Woodward 8200-1300 Schermo HMI

Descrizione

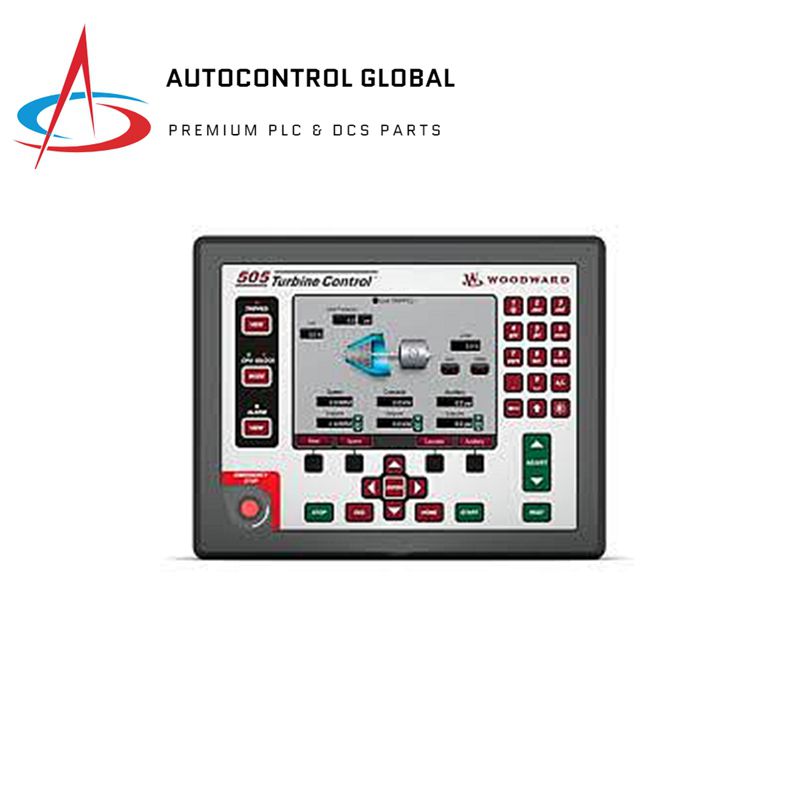

Il Woodward 8200-1300 è un pannello frontale HMI grafico integrato progettato per controllare turbine a vapore con attuatore singolo o doppio (intervallo diviso). Fa parte della serie di controllo turbine con regolatore digitale 505D e dispone di alimentazione LVDC (18-32 Vdc).

Caratteristiche

• Schermo HMI integrato a pannello frontale grafico
• Schermi multilingue inclusi cinese per un uso, diagnosi e controllo più semplici da parte dell'operatore
• Schermo grande per una facile navigazione e visualizzazione delle icone di parametri e prestazioni
• Tendenze in tempo reale visualizzabili localmente da operatori e ingegneri
• Nomi tag configurabili per identificare facilmente le connessioni
• “Simulatore di turbina” interno per formazione offline e test avanzati prima delle modifiche al sistema
• Comunicazioni Ethernet per connettività al DCS dell'impianto, strumenti di servizio e pannelli di controllo operatore RemoteView
• Connettività attuatore CANOpen per attuatori Woodward VariStroke e reti di gestione energetica DSLC-II
• Tecnologia PID adattiva OptiTune per l'ottimale configurazione delle prestazioni della turbina
• Registrazioni dati ad alta velocità per monitorare il funzionamento e lo stress della turbina
• Monitoraggio delle vibrazioni per protezione e controllo
• Accessi con password conformi alla sicurezza informatica
• Programma RemoteView per monitoraggio e controllo virtuale da postazione remota o dispositivo mobile
• Strumento di servizio Control Assistant per facile configurazione, salvataggio, confronto e visualizzazione di impostazioni e registrazioni dati

Specifiche Tecniche

• Tensione di ingresso: LVDC (18–32 Vdc)
• Temperatura di esercizio: –30 °C a +70 °C (con display)
• Dimensione dello schermo: 8,4 pollici
• Norme: IP20, Grado di inquinamento 2, Categoria di sovratensione 3
• Temperatura di conservazione: –30 °C a +70 °C (consigliato 0 °C a 40 °C)
• Conformità: Adatto per Class I, Div. 2, Gruppi A/B/C/D
