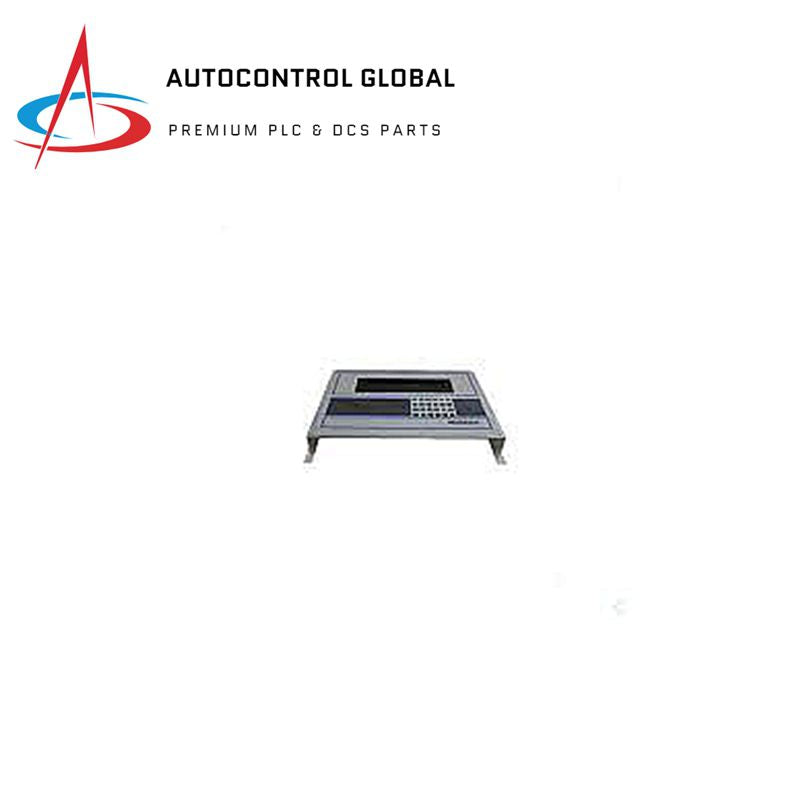

Woodward 9907-167 Dispositivo di Controllo Digitale

Specifiche Tecniche

• Certificazioni: CE, UL, e cUL
• Dimensioni: 14L x 11H x 4D (pollici)
• Tipo di Involucro: NEMA 4
• Caratteristiche: Capacità di caricamento/scaricamento programma
• Tensione di Ingresso: 18–32 Vdc
• Tastiera/Display: 30 Tasti Analogici
• Produttore: Woodward
• Temperatura di Funzionamento: -13C a +149F
• Tipo di Uscita:
  • 2 Uscite Attuatore
  • 8 Uscite Relè
  • 6 Uscite Corrente Programmabili
• Risoluzione: 2 Righe di 12 Caratteri
• Norme: Protezione dagli urti conforme a US MIL-STD-810C, metodo 516.2-1, procedura 1B
• Peso: Meno di 10 libbre prima della spedizione

Informazioni sul 9907-167

L'unità 9907-167 fa parte della serie di dispositivi di controllo digitale Woodward 505E. Prodotta da Woodward Inc., uno dei più antichi produttori indipendenti di sistemi di controllo turbine in America, questa serie è specificamente progettata per turbine a vapore di dimensioni industriali, piccoli turbogeneratori e modelli di turboespansori per utenze.

La linea 505E, incluso il 9907-167, supporta l'estrazione singola e/o l'ammissione delle turbine a vapore. Utilizza due attuatori per azionare le valvole di ingresso del vapore, rendendo operativa la turbina a vapore.

Identificato dalla designazione numerica 9907-167, questo modello dispone di un microprocessore a 32 bit per un controllo preciso della turbina. La struttura fisica dell'unità include una serie di schede a circuito stampato alloggiate in un involucro sicuro, che consente un montaggio affidabile all'interno di un sistema di pannello di controllo.

Inoltre, il 9907-167 può essere dotato di un involucro protettivo opzionale di grado NEMA 4X. Questo involucro offre una protezione efficace contro danni permanenti o particelle invasive ed è adatto sia per condizioni interne che esterne. Senza il telaio protettivo, l'unità opera in un intervallo di temperatura ambiente da -25 a 65°C. Tuttavia, con il telaio montato, resiste a temperature fino a 55°C.
