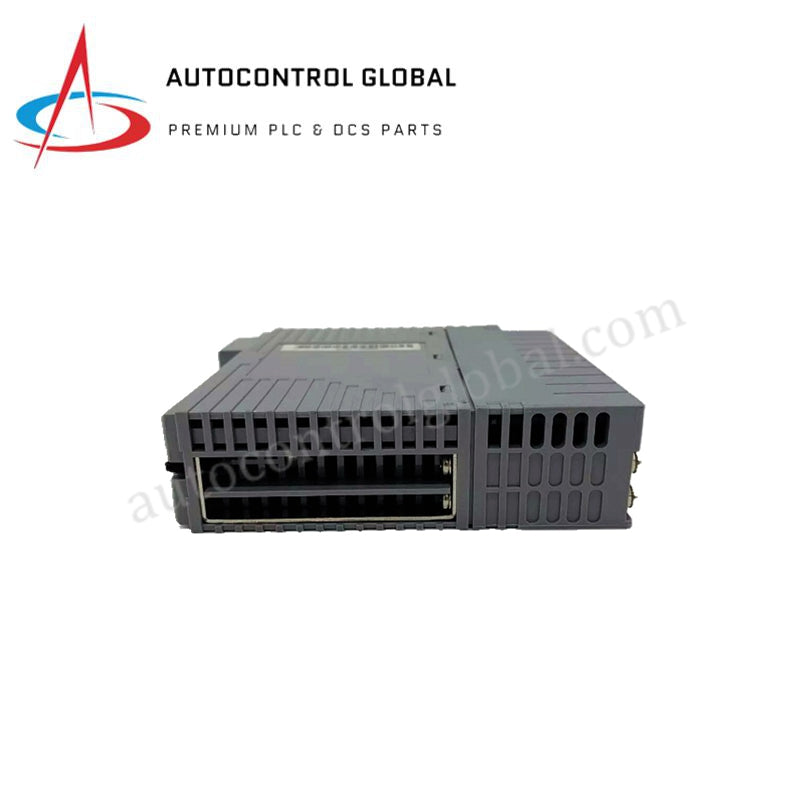

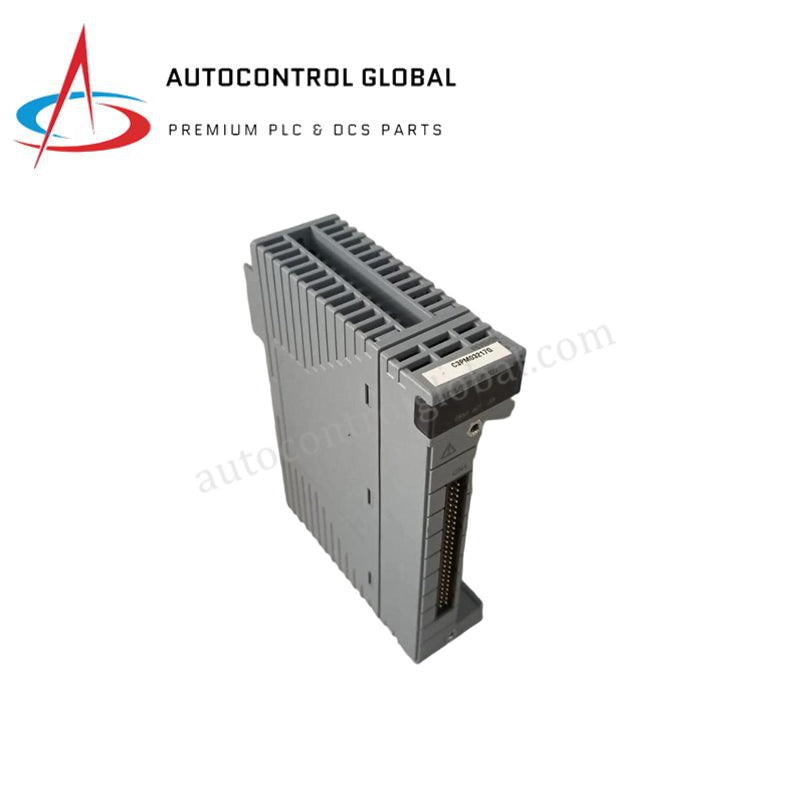

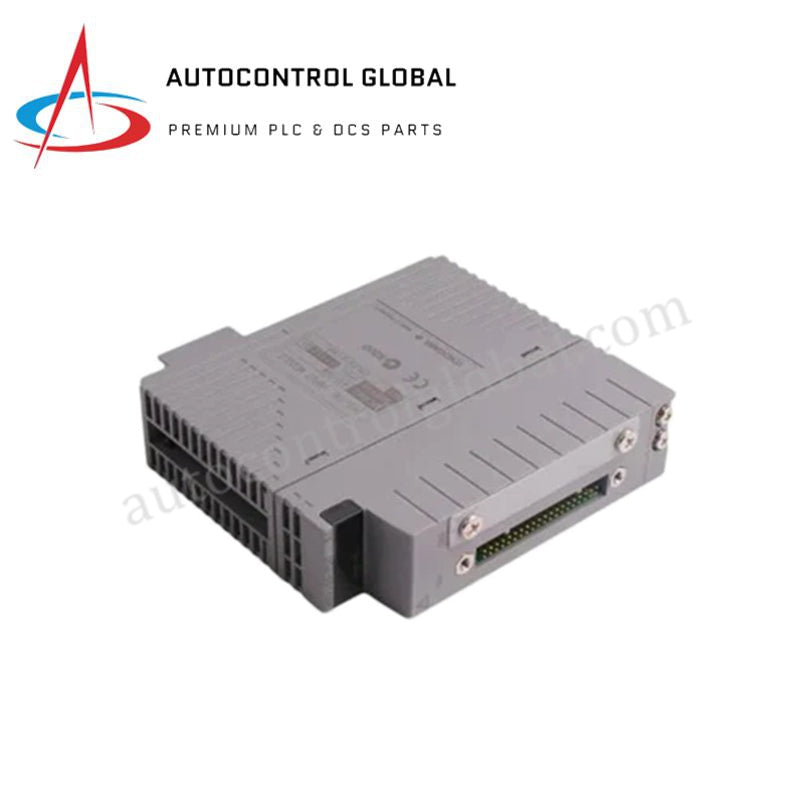

Modulo di ingresso/uscita digitale Yokogawa ADV869-P00 CENTUM VP

Modulo di ingresso/uscita digitale Yokogawa ADV869-P00

Lo Yokogawa ADV869-P00, catalogato anche come modulo di ingresso/uscita digitale ADV869, è un componente hardware dedicato al monitoraggio discreto ad alta densità e alla commutazione dei carichi nelle piattaforme DCS Yokogawa CENTUM VP. Progettato con 32 canali di ingresso digitali e 32 canali di uscita a transistor, il modulo gestisce il rilevamento dello stato dei dispositivi di campo e l'attuazione delle uscite tramite interfacce dedicate per cavi KS9. Mantiene una rigorosa separazione galvanica mediante gruppi di isolamento comuni ogni 16 canali, garantendo l'esecuzione deterministica dei controlli dei circuiti discreti su un'architettura di bus backplane a 5 VDC.

Specifiche hardware

Isolamento tra i canali e diagnostica dei circuiti

Lo Yokogawa ADV869-P00 integra un isolamento a gruppi tra i canali, strutturato intorno a banchi comuni da 16 canali. Questa separazione strutturale impedisce che forti disturbi di campo o differenze di potenziale elettrico verso terra si propaghino nell'infrastruttura sensibile del bus di controllo CENTUM VP. Oltre al rilevamento ad alta densità degli stati discreti, i circuiti interni supportano l'attivazione temporizzata delle uscite, consentendo il controllo della larghezza degli impulsi da 8 ms fino a 7200 s. Questa funzione trasferisce l'esecuzione della temporizzazione degli impulsi direttamente al livello hardware, mantenendo cicli di attuazione precisi senza sovraccaricare il ciclo di scansione del controller principale.

Domande frequenti

D: Come esegue l'ADV869-P00 le funzioni di uscita a larghezza d'impulso sui propri canali a transistor?

R: I registri hardware interni gestiscono direttamente la generazione degli impulsi in un intervallo da 8 ms a 7200 s, con una risoluzione di 8 ms, eliminando la latenza della scansione del sistema durante le sequenze di uscita temporizzate.

D: Quali sono i limiti dell'alimentazione del backplane durante l'installazione di più moduli ADV869-P00?

R: Ogni modulo richiede un assorbimento di 800 mA a 5 VDC dal bus backplane interno; il bilancio energetico totale del sistema deve verificare la capacità dell'alimentatore del nodo quando si popolano slot ad alta densità.

D: I canali di ingresso possono accettare direttamente segnali da contatti puliti senza tensione?

R: Sì, i canali di ingresso gestiscono direttamente i contatti puliti, con una soglia di corrente del contatto chiuso di almeno 1.25 mA e un limite di resistenza del contatto in stato ON pari o inferiore a 200 ohm.

Linee guida per l'installazione in campo

Montare il modulo ADV869-P00 nello slot designato dell'unità I/O di campo CENTUM VP finché le linguette di bloccaggio fisico non si inseriscono completamente nelle guide della piastra di base. Terminare i collegamenti di campo utilizzando i cavi di interfaccia Yokogawa KS9 dedicati, assicurandosi che la schermatura multipolare sia collegata direttamente alla barra di terra dell'armadio principale. Instradare i cavi di campo degli ingressi e delle uscite lontano dai conduttori di potenza CA ad alta corrente per ridurre al minimo le interferenze elettromagnetiche. Verificare che tutte le viti di ritenuta delle morsettiere garantiscano un innesto minimo di 5 filetti completi, così da mantenere l'integrità meccanica fisica negli ambienti operativi soggetti a vibrazioni continue.
