Allen-Bradley 20G11ND077AA0NNNNN PowerFlex 755 айнымалы ток қозғалтқышын басқару құрылғысы 60 ат күші 77А айнымалы жиілік драйвері

Өнімнің сипаттамасы

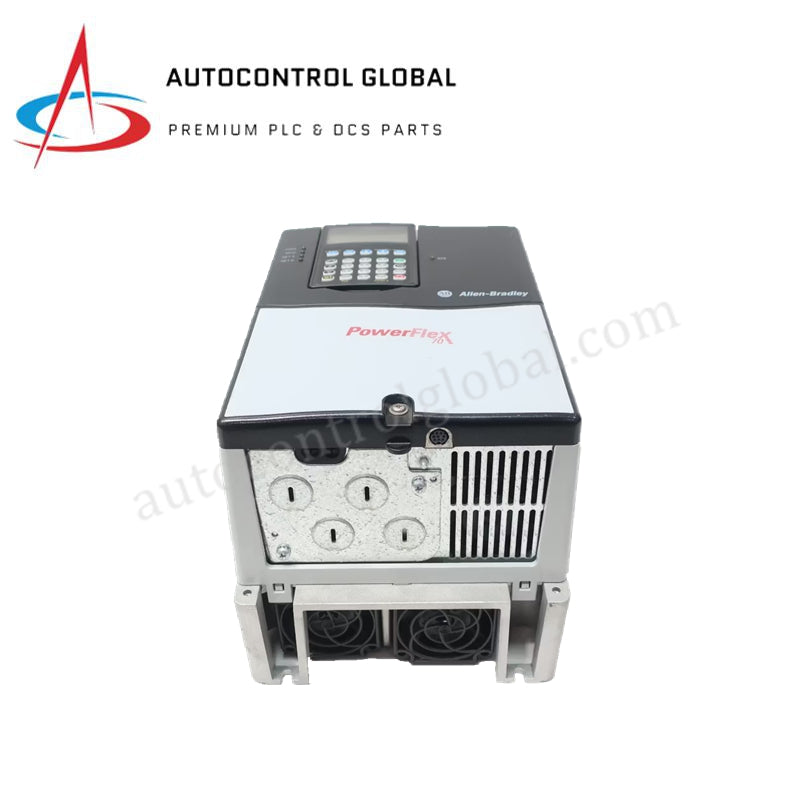

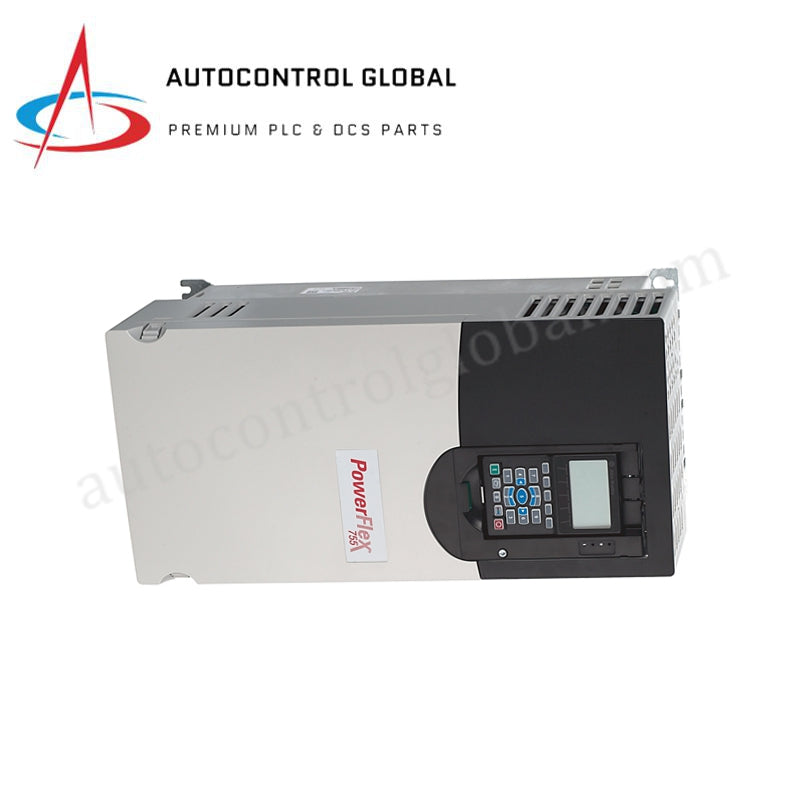

 20G11ND077AA0NNNNN (20G11ND077AA0NNNNN) — Allen-Bradley PowerFlex 755 сериясынан шыққан жоғары өнімді айнымалы жиілік драйвері (АЖД). Күрделі қозғалтқышты басқаруға арналған бұл 4-рамалық құрылғы EtherNet/IP желілеріне ерекше үйлесімділікпен жабдықталған және ауыр өнеркәсіптік жүктемелерді басқаруға арналған. Оның шығыс тогы 77 Ампер, қалыпты режимдегі қолданбаларда 60 ат күші (45 кВт) дейін қолдау көрсетеді.

Бұл нақты конфигурация, 20G11ND077AA0NNNNN (20G11ND077AA0NNNNN), ауа салқындатылатын, ашық типті құрылғы (IP20/IP00), басқару шкафтары немесе қозғалтқышты басқару орталықтарына (ҚБО) орнатуға оңтайландырылған. Ол қуат көзін қосу кезінде тұрақты ток шинасын қорғау үшін алдын ала зарядтау тізбегі бар айнымалы ток кірісін қамтиды. Айта кетерлігі, бұл модельде ішкі динамикалық тежегіш транзисторы бар, ол жоғары инерциялы жүктемелер үшін тежегіш резисторды оңай жалғауға мүмкіндік береді. Құрылғы сүзгілеу секіргіші алынған күйде (AA түрі) жеткізіледі, бұл арнайы жерге қосу конфигурацияларын ескеруге арналған, және алдын ала орнатылған адаммен өзара әрекеттесу модулі (АӨМ) жоқ, бұл модульдік баптауға мүмкіндік береді.

Толығырақ техникалық сипаттамалар

 20G11ND077AA0NNNNN келесі инженерлік параметрлерге сай келеді:

• Өндіруші: Allen-Bradley (Rockwell Automation)

• Модель нөмірі: 20G11ND077AA0NNNNN

• Қозғалтқышты басқару сериясы: PowerFlex 755 (Архитектура класы)

• Раманың өлшемі: 4-рамалық (Ескерту: бастапқы сипаттамадағы 11-рамалық өлшем ток пен салмаққа сәйкес түзетілді)

• Кернеу класы: 480В айнымалы ток / 650В тұрақты ток

• Шығыс тогы: 77 Ампер

• Қалыпты режимдегі қуат: 45 кВт / 60 ат күші

• Қиын режимдегі қуат: 37 кВт / 50 ат күші

• Кіріс түрі: Алдын ала зарядтау тізбегі бар айнымалы ток кірісі

• Қорғаныс дәрежесі: IP20/IP00, NEMA/UL ашық тип

• Динамикалық тежегіш: Ішкі тежегіш транзисторы бар

• Электромагниттік үйлесімділік сүзгілеуі: Стандартты сүзгілеу (CM секіргіші алынған)

• Салқындату: Ауа салқындату (мәжбүрлі желдету)

• Қосылған интерфейс: Қос портты EtherNet/IP (PowerFlex 755 стандартында)

• АӨМ: Бос (Адаммен өзара әрекеттесу модулі жоқ)

• Салмағы: 6 кг
