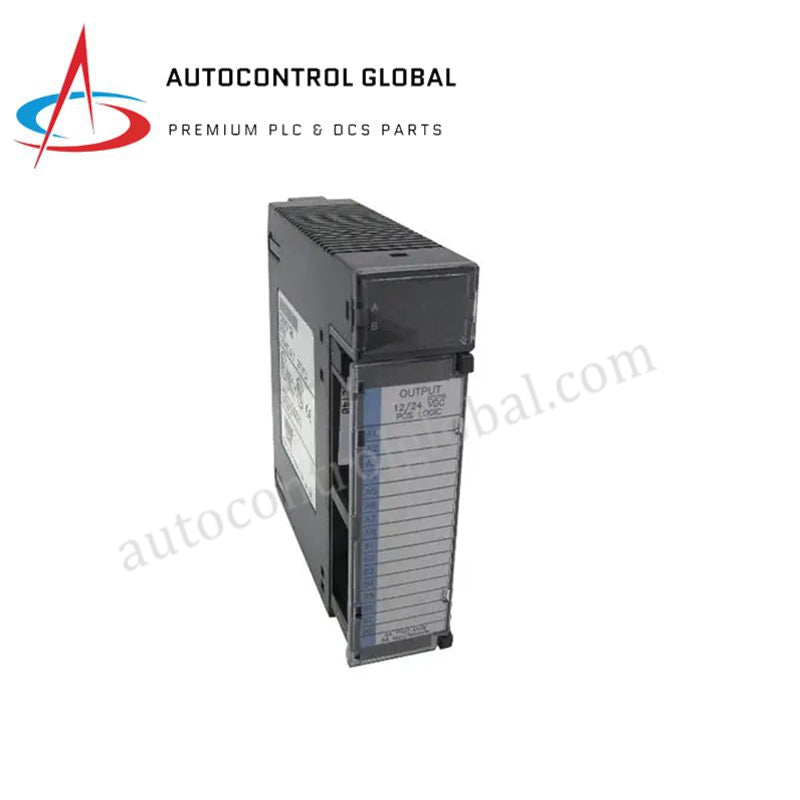

32-арналы оң логика | GE Fanuc 90-30 IC693MDL754
Manufacturer: GE Fanuc
-
Part Number: IC693MDL754
Condition：New with Original Package
Product Type: Дискретті Шығару Модульдері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Өнімге шолу
GE Fanuc IC693MDL754 Series 90-30 PLC платформасы үшін жоғары тығыздықтағы сандық басқаруды қамтамасыз етеді. Бұл 100% жаңа түпнұсқа модуль 12/24В тұрақты токтың оң логикасы (sourcing) қолданбаларына арналған 32 тәуелсіз шығыс нүктесін ұсынады. 32 арнаны бір ұяшыққа біріктіру арқылы IC693MDL754 тірек тиімділігін арттырады және ірі автоматтандыру жобалары үшін жалпы жабдық талаптарын азайтады. Ол жоғары өнімді өнеркәсіптік ортада sourcing типті соленоидтар, релелер, индикатор панельдері және басқа тұрақты ток атқарғыштарын басқарудың негізгі интерфейсі ретінде қызмет етеді.
Техникалық сипаттамалар
| Ерекшелік | Техникалық мәліметтер |
| Модель нөмірі | IC693MDL754 / IC693MDL754-BC |
| Шығыс түрі | Дискретті тұрақты ток (оң логика / sourcing) |
| Нүктелер саны | 32 арна (8-ден 4 топ) |
| Жұмыс кернеуі | 12/24 В тұрақты ток (номиналды) |
| Шығыс тогы | Әр нүктеге 0.75 Ампер (максимум) |
| Топқа арналған максималды ток | 3 Ампер (8-нүктелі топ) |
| Изоляция | Өріс жағы мен логика жағы арасында 1500В |
| Жауап беру уақыты | 2 мс (максимум) |
| Бэкплейн тогы | +5В автобустан 260 мА (әдеттегі) |
| Жұмыс температурасы | 0-ден +60 °C дейін (32-ден 140 °F дейін) |
| Күй индикаторлары | 32 жасыл LED (нүкте күйін бақылау) |
Инженерлік артықшылықтар
-
Ерекше I/O тығыздығы: IC693MDL754 32-нүктелі архитектурасы стандартты 16-нүктелі модульдердің сыйымдылығын екі есеге арттырады. Бұл инженерлерге үлкен атқарғыштар массивін басқаруға мүмкіндік береді, сонымен қатар басқару шкафының көлемін ықшамдап, әр I/O нүктесінің құнын айтарлықтай төмендетеді.
-
Sourcing шығысының сенімділігі: Бұл оң логика модулі ретінде токты жүктемеге оң тұрақты ток рельсінен береді. Бұл стандартты өнеркәсіптік конфигурация заманауи қауіпсіздік сертификатталған сенсорлар мен атқарғыштарды қосу сымдарын жеңілдетеді және жаһандық электр стандарттарына сәйкестігін қамтамасыз етеді.
-
Жүктеме сыйымдылығының беріктігі: Әр нүкте 0.75 Амперге дейін токты басқара алады, бұл көптеген жоғары тығыздықтағы модульдердің сыйымдылығынан асып түседі. Бұл қосымша резерв модульге үлкенірек соленоидтар мен көп қабатты индикатор шамдарын аралық релелерсіз басқаруға мүмкіндік береді.
-
Өрістен логикаға кешенді қорғау: 1500В оптикалық изоляция өріс жағындағы сымдар мен PLC процессоры арасында сенімді тосқауыл жасайды. Бұл дизайн өрістегі электрлік ақаулардың немесе қысқа тұйықталулардың негізгі процессорға немесе көршілес модульдерге таралуын болдырмайды.
-
Жетілдірілген нақты уақыттағы диагностика: Модульдің алдыңғы панелінде 32 арнайы күй индикаторы LED бар. Бұл индикаторлар қызмет көрсету топтарына әрбір шығыс күйін жылдам визуалды тексеруге мүмкіндік береді, сигнал ақауларын онлайн бағдарламалық бақылаусыз анықтауға көмектеседі.
Жиі қойылатын сұрақтар
-
IC693MDL754 жоғары тығыздықтағы терминалды қалай жалғау керек?
IC693MDL754 әдетте 36-пинді жоғары тығыздықтағы коннекторды немесе алдын ала жалғанған кабель жинағын (мысалы, IC693CBL сериясы) талап етеді. Бұл 32 шығыс сигналы мен олардың сәйкес қуат жалпы сымдарын таза және ұйымдасқан жалғауға мүмкіндік береді.
-
Бұл модуль "теріс логика" сенсорларын қолдай ма?
Жоқ. Бұл оң логика (sourcing) модулі. Егер өріс атқарғыштарыңыз жерге қосылатын (sinking) сигналды қажет етсе, дұрыс тізбекті қамтамасыз ету үшін IC693MDL751 сияқты теріс логика модулін таңдау керек.
-
Егер топқа арналған 3 Ампер шегінен асып кетсем не болады?
Топтық ток шегінен асып кету жергілікті қызып кетуге әкелуі мүмкін және ішкі термиялық қорғанысты іске қосуы немесе модульді зақымдауы ықтимал. Әрқашан жоғары токты жүктемелерді әртүрлі топтарға таратып, 3А топқа және 0.75А нүктеге арналған талаптарды сақтаңыз.
