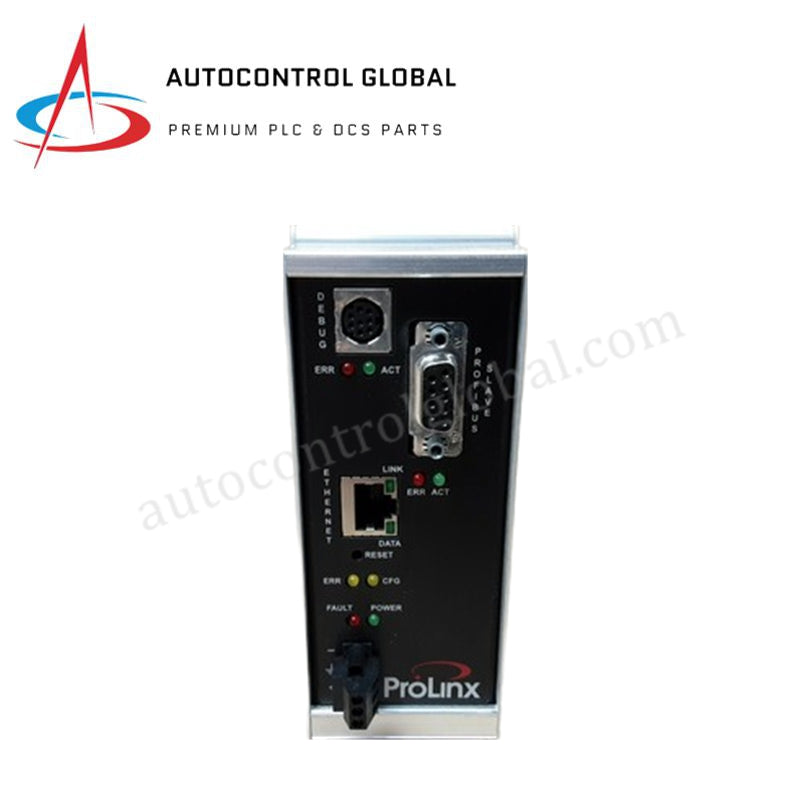

5303-MNET-PDPS ProSoft Modbus TCP/IP-ден PROFIBUS DP Құлға

ProSoft 5303-MNET-PDPS ProLinx Modbus TCP/IP-тен PROFIBUS DP Slave шлюзіне

Өнімнің сипаттамасы

 5303-MNET-PDPS (5303-MNET-PDPS) – ProSoft ProLinx 5000 сериясынан жоғары өнімді өнеркәсіптік хаттама шлюзі. Бұл тәуелсіз, DIN-рейкке орнатылатын модуль Modbus TCP/IP желілері мен PROFIBUS DP жүйелері арасындағы байланыс алшақтығын жоюға арналған. Ол заманауи Ethernet негізіндегі басқару құрылғыларын (мысалы, Schneider Electric немесе Rockwell Automation) ескі PROFIBUS DP Master жүйелерімен (мысалы, Siemens S7) біріктіретін нысандар үшін негізгі интерфейс қызметін атқарады.

Екі бағытта тиімді жұмыс істей отырып,  5303-MNET-PDPS (5303-MNET-PDPS) Modbus TCP/IP Клиент/Сервер және PROFIBUS DP Slave ретінде бір уақытта қызмет етеді. Оның ішінде 4000 16-биттік тіркеушілерден тұратын үлкен мәліметтер базасы бар, бұл екі хаттама арасындағы кең көлемді енгізу/шығару деректерін, диагностика мен процестік айнымалыларды сәйкестендіруге мүмкіндік береді. Оның берік құрылысы мен қарапайым баптауы процесті басқару, SCADA жүйесіне қосу және зауыттық автоматтандыру үшін маңызды құрал болып табылады.

Толығырақ техникалық сипаттамалары

 5303-MNET-PDPS қатаң өнеркәсіптік ортада жоғары сенімді деректер алмасуға арналған:

• Өндіруші: ProSoft Technology

• Модель нөмірі: 5303-MNET-PDPS

• Серия: ProLinx 5000 Байланыс шлюзі

• Хаттама 1: Modbus TCP/IP (Клиент және/немесе Сервер ретінде бапталатын)

• Хаттама 2: PROFIBUS DP Slave (Циклдік енгізу/шығару деректерін алмасу)

• Ethernet порты: 1 x RJ45 10/100 Мбит/с порты

• PROFIBUS порты: 1 x DB9 Әйел порты

• Деректер сыйымдылығы: 4000 16-биттік тіркеуші (8000 байт)

• Қуат көзі: 24 В тұрақты ток номиналы (10-дан 30 В тұрақты токқа дейін қолдау көрсетіледі)

• Ток жүктемесі: 200 мА @ 24 В тұрақты ток (Максимум)

• Жұмыс температурасы: 0 °C-тен +60 °C-қа дейін (32 °F-тен 140 °F-қа дейін)

• Сақтау температурасы: –40 °C-тен +85 °C-қа дейін (–40 °F-тен 185 °F-қа дейін)

• Өлшемдері: 5.1 x 13.3 x 14.0 см (2.0 x 5.3 x 5.5 дюйм)

• Салмағы: 1 фунт 3.2 унция (0.5 кг)

• Баптау: ProSoft Configuration Builder (PCB) Windows жүйесіне арналған бағдарлама
