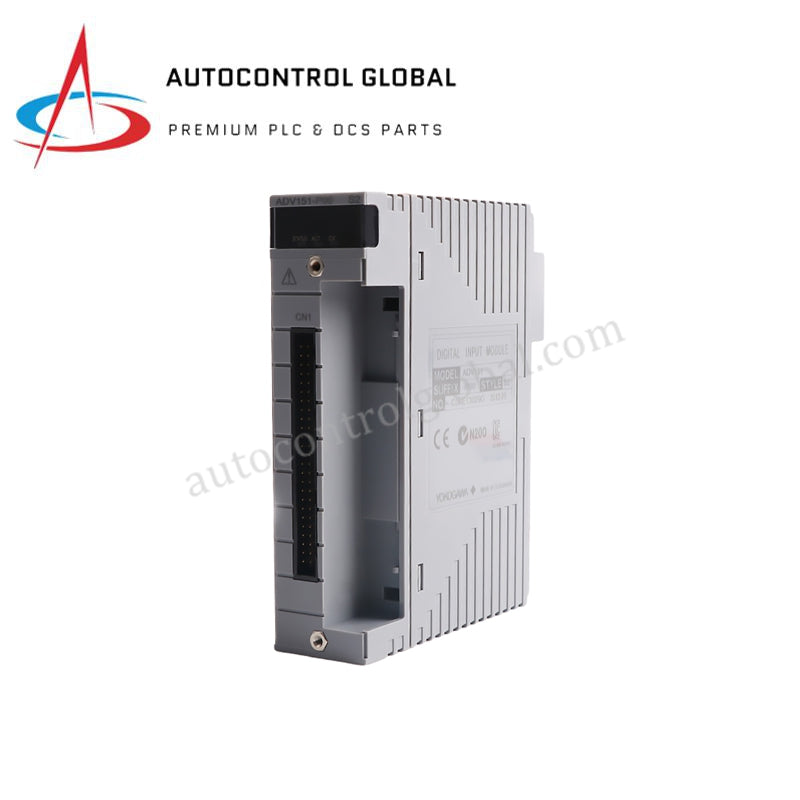

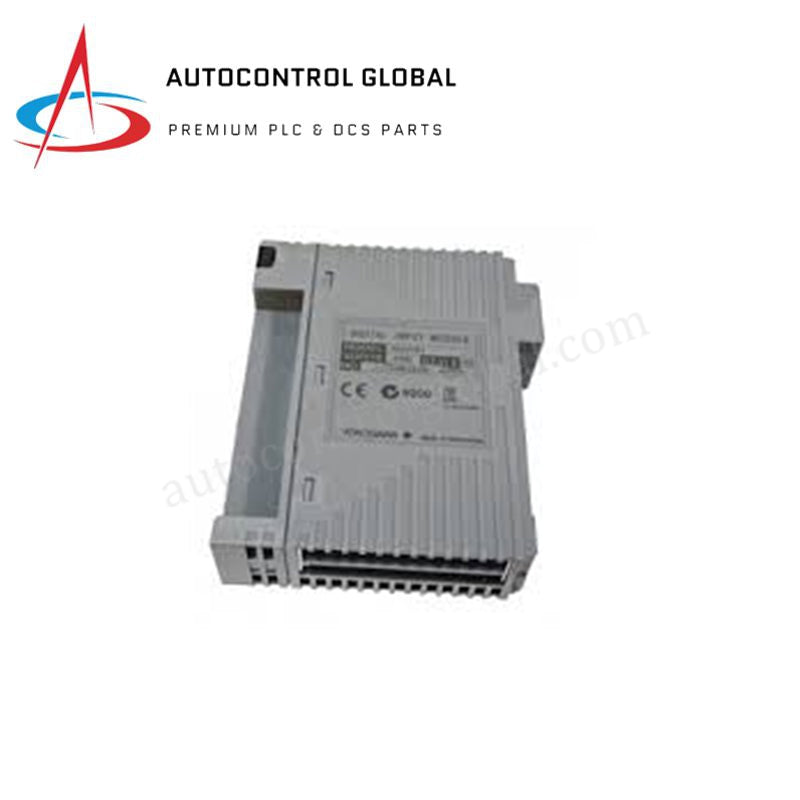

64 арналы цифрлық кіріс модулі | Yokogawa ADV169-P00 S1
Manufacturer: Yokogawa
-
Part Number: ADV169-P00 S1
Condition：New with Original Package
Product Type: Цифрлық кіріс модульдері
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV169-P00 S1 сандық кіріс модулі
Yokogawa ADV169-P00 S1 модулі CENTUM-ST (ST6 үйлесімді) платформаларында тығыздығы жоғары дискретті сигналдарды жинауды орындауға арналған негізгі ADV169 сандық кіріс модулі болып табылады. Ішкі 5 VDC артқы панель шинасында жұмыс істейтін бұл модуль төрт 16 арналы ортақ сегментке бөлінген, оқшауланған 64 сандық кіріс арнасын қолдайды. Ол түймелерден, шеткі ажыратқыштардан және блоктау релелерінен келетін далалық түйіспелердің тұйықталуын немесе тұрақты ток кернеуінің ауысуын анықтап, арнайы KS9 кабельдік қосылымы арқылы жүйелік шкафқа оқшауланған күй кірістерін жібереді.
Жұрнақтардың түсіндірмесі және модельдер матрицасы
| Код / жұрнақ | Белгіленуі | Техникалық сипаттамасы |
|---|---|---|
| ADV169 | Негізгі модель | Үйлесімді ST6 жүйесіне арналған сандық кіріс модулі (64 арна, оқшауланған, әр 16 арнаға ортақ минус жағы) |
| -P | Түрі | Стандартты орындау түрі |
| 0 | Резервтелген | Тұрақты цифр (әрқашан 0) |
| 0 | Конфигурация | Негізгі аппараттық түрі |
| S1 | Қоршаған орта параметрі | Агрессивті атмосферадан қорғауға арналған ISA Standard G3 талаптарына сәйкес конформды жабын |
Аппараттық сипаттамалар
| Параметр | Сипаттамасы |
|---|---|
| Модель | ADV169-P00 S1 |
| Бренд | Yokogawa |
| Шығарылған елі | Жапония |
| Салмағы | 0.23 кг-нан 0.30 кг-ға дейін (тасымалдау салмағы: 1.50 кг) |
| Өлшемдері | ST6 / FIO модуліне арналған стандартты өлшем |
| Жұмыс температурасы | -20-дан +70 deg C-қа дейін |
| Қуат тұтынуы | 5 VDC кезінде 800 mA |
| Кіріс арналары | 64 оқшауланған арна (әр 16 арнаға ортақ минус жағы) |
| Түйіспе кірісінің шегі | ӨШІК күйі >= 100 kohm; ҚОСУЛЫ күйі <= 200 ohm |
| Кернеу кірісінің шегі | ӨШІК сигналы: 4.5-25 V DC; ҚОСУЛЫ сигналы: <= 1 V DC |
| Түйіспе тогының номиналы | Қысқа тұйықталудың ең аз тогы >= 1.25 mA; түйіспе номиналы 5 VDC, 20 mA немесе одан жоғары |
| Жауап беру уақыты | <= 8 ms (күй кірісін сканерлеу) |
Арналар арасындағы оқшаулау және контур диагностикасы
Yokogawa ADV169-P00 S1 модулінде 16 арналы ортақ топтарға бөлінген электрлік оқшаулау қарастырылған, бұл далалық құрылғылар мен орталық өңдеу логикасы арасындағы жер потенциалының ығысуын басады. Әрбір 16 арналы блокты оқшаулау арқылы жеке далалық сым контурындағы электрлік ақаулар сол блоктың ішінде қалады, осылайша өзара кедергіге және арналардың кең ауқымды бұзылуына жол берілмейді. S1 белгіленуі ISA Standard G3 талаптарына сәйкес конформды жабын бар екенін білдіреді. Бұл жабын қатал технологиялық ортада кездесетін реактивті ауа ластағыштардан, күкіртсутектен және хлор буларынан ашық өткізгіш іздер мен беткі монтажды компоненттерді қорғайды.
Жиі қойылатын сұрақтар
С: ADV169-P00 S1 құрғақ түйіспе кірістерін өңдеу үшін далалық қуат көзін қажет ете ме? Ж: Жоқ, модульде ішкі сезу шегі бар: түйіспенің ортақ минус терминалына тұйықталуы кемінде 1.25 mA ток контуры өткен кезде ҚОСУЛЫ күйінің шартын (<= 200 ohm) қанағаттандырады.
С: Толық жабдықталған шкаф үшін 5 VDC артқы панель шинасындағы максималды ток тұтынуы қандай? Ж: Әрбір ADV169-P00 S1 модулі 5 VDC кезінде 800 mA-ге дейін ток тұтынады; белсенді артқы панель слоттары бойынша осы ток тұтынуын қамтамасыз ету үшін қуат көздерінің модульдерін таңдау кезінде тиісті қор қарастырылуы керек.
С: Бұл модуль барлық 64 арнада бір уақытта жоғары жылдамдықты импульстерді санай ала ма? Ж: Жоқ, модуль 8 ms сканерлеу арқылы күй кірістерін өңдеуге оңтайландырылған; ол 64 дискретті арна бойынша арнайы жоғары жиілікті импульс санау функциясын қолдамайды.
Далада орнату жөніндегі нұсқаулар
ADV169-P00 S1 модулін ST6 артқы панеліндегі белгіленген слотқа енгізіп, бекіту механизмдері мықтап ілінгенше нық басыңыз. Далалық сигналдарды арнайы Yokogawa KS9 интерфейс кабелі арқылы қосып, физикалық ығысуға жол бермеу үшін бекіту бұрандаларының жеткілікті тартылғанына көз жеткізіңіз. Далалық сигнал сымдарын жоғары кернеулі айнымалы ток қозғалтқыш жетектері мен коммутациялық қуат өткізгіштерінен бөлек, арнайы металл құбырлар арқылы жүргізіңіз. Кабель экрандарының дренаж сымдарын шкафтың жүйелік жерге қосу шинасына бір ғана физикалық нүктеде жалғаңыз және далалық тарату қораптарының барлығында экран оқшаулауының бүтін қалуын қамтамасыз етіңіз. Барлық далалық аяқтау нүктелерінде кемінде 5 толық бұранда орамының ілінісуін сақтау үшін терминал қосылымдарын қатайтыңыз.
