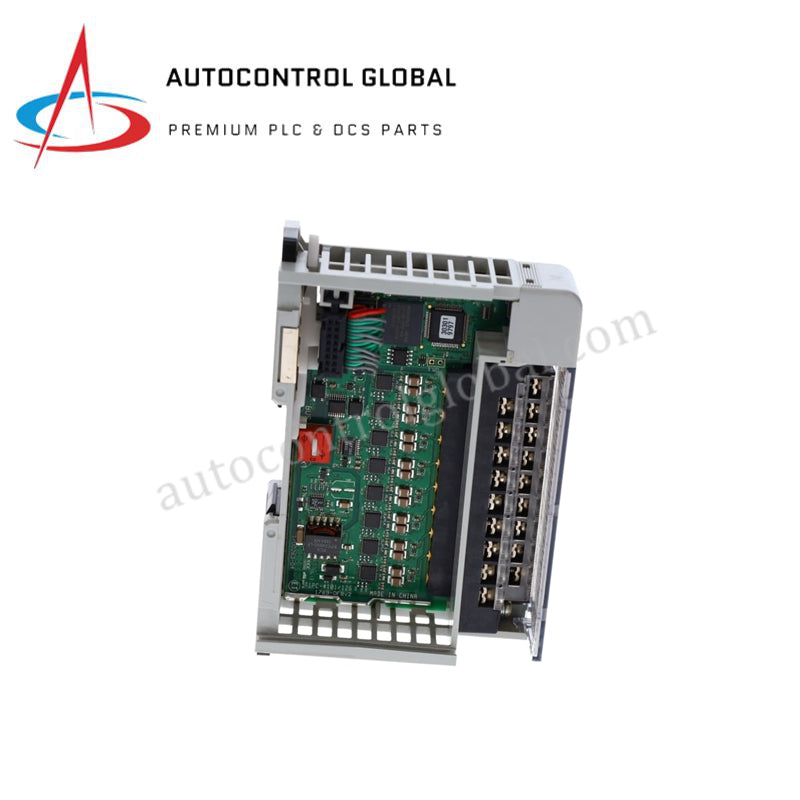

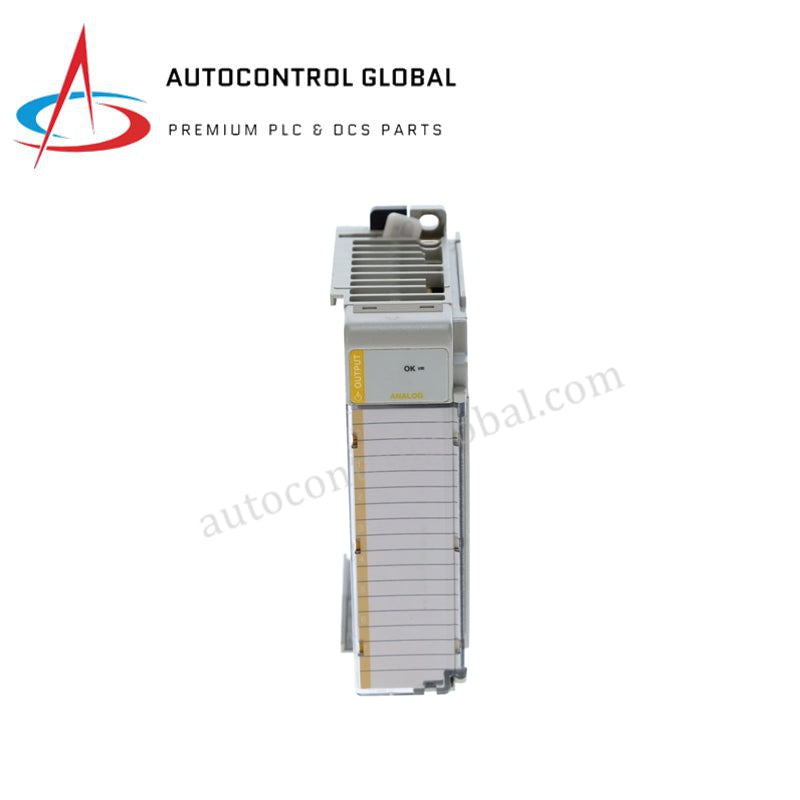

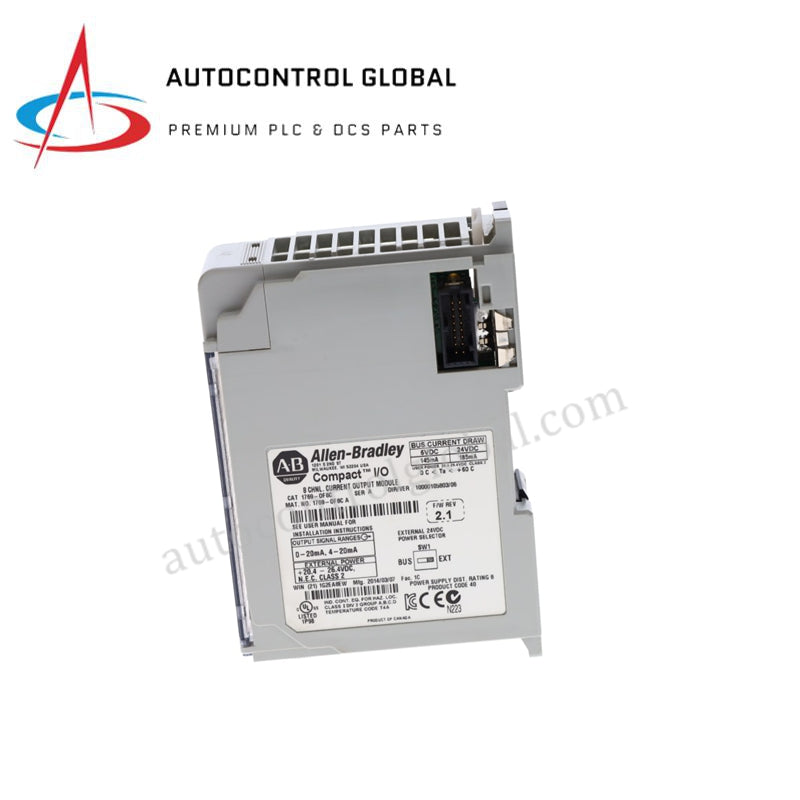

Allen-Bradley 1769-OF8C CompactLogix аналогтық шығыс модулі

Allen-Bradley 1769-OF8C, сондай-ақ 1769-OF8C аналогтық шығыс модулі ретінде каталогталған, CompactLogix желілік платформаларында өнеркәсіптік автоматтандыру басқару циклдері үшін арнайы аппараттық компонент ретінде жұмыс істейді. Модуль 8 бір жақты ток арнасын қамтамасыз етеді, олар соңғы басқару элементтерін, мысалы, басқару клапандары, айнымалы жиілікті драйверлер және актюаторларды басқаруға арналған. 1769 жүйелік автобусы арқылы жұмыс істей отырып, модуль цифрлық контроллер массивтерін үздіксіз 0-20 мА немесе 4-20 мА ток сигналдарына түрлендіреді, зауыттық калибрленген дәлдік параметрлері аясында детерминистік электрлік орындауды сақтау үшін физикалық аппараттық жолдарды пайдаланады.

Аппараттық сипаттамалар

Артқы тақта автобусының байланыс жылдамдығы және детерминистік желілер

Модуль CompactLogix артқы тақтасының жинағымен интерфейс жасап, жоғары тығыздықтағы аналогтық циклдерге қажетті артқы тақта автобусының байланыс жылдамдығын қамтамасыз етеді. EtherNet/IP детерминистік желілерінде деректердің кешігуін азайту үшін, аппараттық құрал 16-биттік цифрдан аналогқа түрлендіргішті (DAC) іске қосады, ол барлық 8 белсенді арналарда бір уақытта максималды 5 мс жылдамдықпен түрлендіруді қамтамасыз етеді. Бір ұяшықты модуль диагностикалық күй массивтерін, соның ішінде ашық сым ақаулары, жоғары жүктеме кедергі аномалиялары және артық/жетіспеушілік өлшемдерін, негізгі басқару блогына беру үшін физикалық жүйелік автобус байланысына сүйенеді. Жүйе орналасуын жобалаушылар 8-арналы массивтің картасын CompactLogix 1768/1769 немесе MicroLogix 1500 контроллер профильдерімен дұрыс сәйкестендіру үшін микробағдарламаның флэш үйлесімділік шектеулерін бағалауы керек.

Жиі қойылатын сұрақтар

Сұрақ: Бұл аналогтық ток шығыс модулін жергілікті шасси қуаттандырылған кезде ыстық ауыстыруға бола ма?

Жауап: Жоқ. 1769 Compact I/O аппараттық платформасы Қуат астында алу және орнату (RIUP) функциясын қолдамайды. Модульді артқы тақта қуаты қосулы кезде алу немесе орнату ішкі сандық оқшаулау тізбектеріне зақым келтіруі және негізгі процессорда ірі ақау тудыруы мүмкін.

Сұрақ: Егер дәлдік ауытқитын болса, модуль қолмен түзетулерді немесе өрісте калибрлеу тізбегін қолдай ма?

Жауап: Бұл аппараттық компонент үшін өрісте калибрлеу мүмкіндігі жоқ. 16 биттік дәлдік параметрлері зауытта тұрақты түрде орнатылған. Техниктер температурадан туындайтын ауытқуларды (+/-0.0058 пайыз градус Цельсийге) қажет болған жағдайда басқару контроллерінің логика қосымшасында бағдарламалық компенсация арқылы түзетуі тиіс.

Өріс орнату нұсқаулары

• Шинаға қосу және интерлокты біріктіру: Модульді жанындағы 1769 компонентімен қатар орнату үшін кіріктірілген тілі мен ойығы бар бүйірлік бағыттағыштарды туралаңыз. Жоғарғы және төменгі шина рычагтарын алға итеріп, электрлік артқы тақта байланыстарын қосыңыз. Құрылғыны қуатқа қосар алдында құлыптау механизмдерінің толық қосылғанына көз жеткізіңіз.
• DIN-рейкаға орнату және панельге бекіту: Ашық корпусты жабдықты шаң, статикалық разряд және ультракүлгін сәулеленуден қорғау үшін электрлік қорғаныс корпусының ішіне орнатыңыз. Құрылғыны EN 50022 стандартына сәйкес 35 мм DIN-рейкаға тікелей орнатыңыз немесе тартылатын табақшаларды пайдаланып панельдің қосалқы тақтасына бұраңыз.
• Ағымдағы орамды қорғау және бағыттау: Барлық 4-20 мА сигналдық сымдарды жоғары сапалы қорғалған бұралған жұп мыс сымымен жүргізіңіз. Аналогтық сигнал жолдарын жоғары кернеулі айнымалы ток сымдары немесе моторды қамтамасыз ететін желілерден алыс орналастырыңыз, индуктивті кросс-толқындарды болдырмау үшін. Кабельдің қорғанысын жерге жалғау нүктесінде, жергілікті басқару шкафының ішінде бір ғана құрылымдық жерге жалғаңыз.
