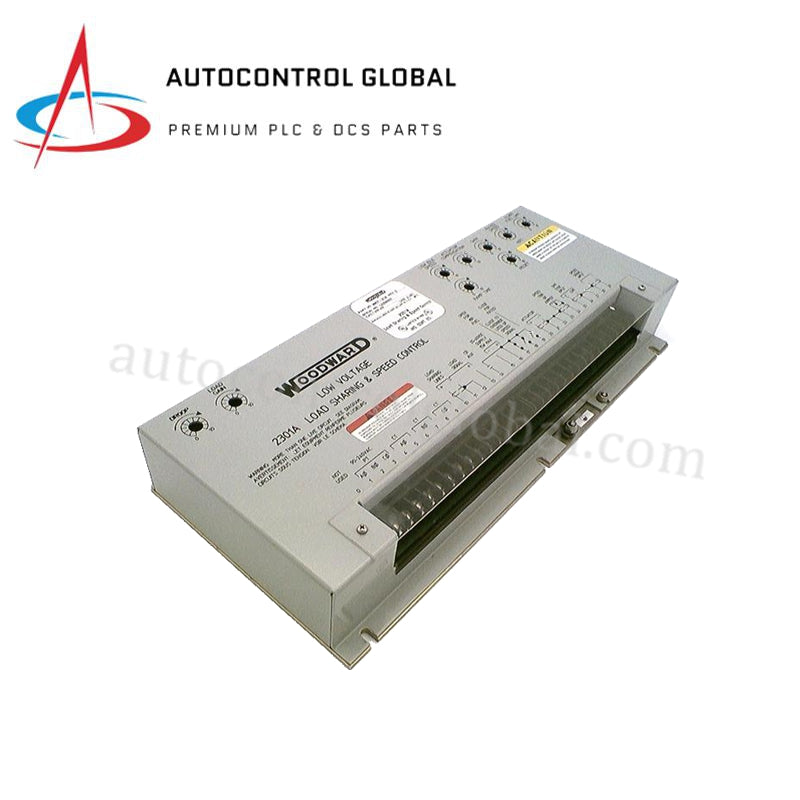

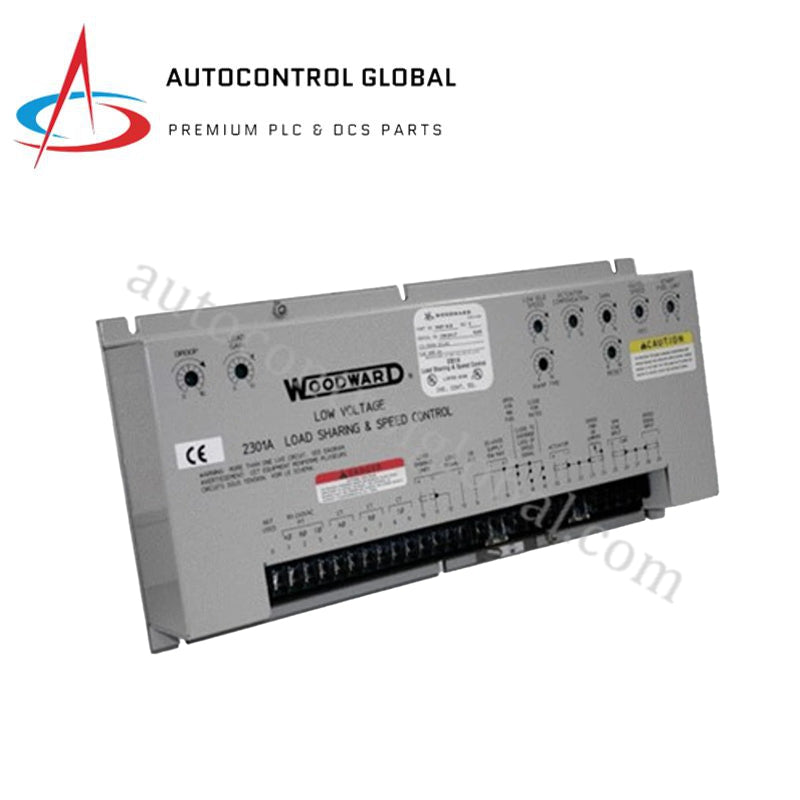

9907-018 Woodward дизель және газ қозғалтқыштары үшін жүктемені бөлу басқармасы

Өнімге шолу

 Woodward 9907-018 электронды жүктемені бөлу және жылдамдықты басқарудың өнеркәсіптік стандартты 2301A сериясына жатады. Бұл нақты модель «Толық Бақылау» функциясын қамтамасыз етеді, дизельдік қозғалтқыштардың, газ қозғалтқыштарының немесе турбиналардың жылдамдығы мен жүктемесін процестік талаптарға немесе қашықтан 4–20 мА / 1–5 В тұрақты ток сигналдарына сәйкес басқарады. Төмен кернеулі, алға бағытталған құрылғы ретінде ол 0–200 мА ток ауқымындағы бір ғана актуаторды басқарады. Біз бұл құрылғыны 100% Жаңа және зауыттық түпнұсқа ретінде ұсынамыз, бұл теңіз, электр генераторлары және өнеркәсіптік қозғалтқыш қолданбаларында параллель генераторлардың синхрондау және жиілік тұрақтылығын қамтамасыз етеді.

Техникалық сипаттамалар

2301A аппараттық құралдары жоғары жылдамдықты жауап пен бағдарламалық қателіктерге төзімділік үшін аналогтық схемаларды пайдаланады.

Инженерлік артықшылықтар

• Жоғары дәлдіктегі жүктемені бөлу: 9907-018 Woodward жүктемені бөлу желілері арқылы бірнеше негізгі қозғалтқыштарды үйлестіреді. Бұл әр генератордың жалпы жүктеменің пропорционалды бөлігін көтеруін қамтамасыз етеді, құрылғылардың «қақтығысын» болдырмайды және жүйенің жиілігін тұрақты ұстайды.

• Берік аналогтық логика: Аналогтық басқару тізбектерін пайдалану арқылы бұл модуль жүктеме өзгерістеріне лезде жауап береді. Бұл аппараттық деңгейдегі өңдеу цифрлық кідіріс желіні тұрақсыздандыруы мүмкін ортада ерекше тиімді.

• Икемді жылдамдық кірістері: Құрылғы Магниттік қабылдағыштан (MPU) 10,000 Гц-қа дейінгі жоғары жиілікті сигналдарды қабылдайды. Бұл қозғалтқыштар мен турбиналардың әртүрлі тісті доңғалақ санына дәл жылдамдық реттеуін қамтамасыз етеді.

• Қиын жағдайларға төзімділік: Кең жұмыс температурасы ауқымы (–40 °C-тан +85 °C-қа дейін) 2301A-ның жылытуы жоқ қозғалтқыш бөлмелерінде немесе жоғары температуралы өнеркәсіптік қондырғыларда сенімді жұмыс істеуін қамтамасыз етеді.

• Қолмен дәл баптау: Құрылғыдағы потенциометрлер Gain, Тұрақтылық және Төмен/Нормальды жылдамдық параметрлерін орнында реттеуге мүмкіндік береді. Бұл инженерлерге басқару жүйесінің қозғалтқыштың инерциясы мен отын жүйесінің ерекшеліктеріне сәйкес жауап беруін дәл баптауға мүмкіндік береді.

Жиі қойылатын сұрақтар

С: 9907-018 үшін «Алға бағытталған» басқару нені білдіреді?

Ж: Алға бағытталған басқаруда, жылдамдық талаптары артқан сайын актуатор тогы да артады. Басқару сигналы жоғалған жағдайда, актуатор әдетте минималды отын күйіне оралады, бұл қозғалтқыш үшін қауіпсіздік деңгейін қамтамасыз етеді.

С: Бұл құрылғыны 110 ВАС немесе 220 ВАС қуат көзінде қолдануға бола ма?

Ж: Жоқ. 9907-018 – бұл төмен кернеулі модель, ол тек 20–40 В тұрақты токқа арналған. Оны айнымалы ток желісіне қосу құрылғының бірден және қайтымсыз зақымдануына әкеледі. Жоғары кернеулі қолданбалар үшін тиісті жоғары кернеулі 2301A нұсқасын пайдалану қажет.

С: Бұл модельде тежелу жолағы бар ма?

Ж: Жоқ. Басқа 2301A нұсқаларынан айырмашылығы, 9907-018-де кіріктірілген тежелу жолағы жоқ. Жылдамдық өзгерістері баптау кезінде орнатылған Gain және Тұрақтылық параметрлеріне сәйкес жүреді.

С: Жұмыс істеу үшін Магниттік қабылдағыш (MPU) қажет пе?

Ж: Иә. 9907-018 қозғалтқыштың айналу жылдамдығын бақылау үшін ұшқыш доңғалаққа жақын орнатылған MPU-дан таза жиілік сигналын талап етеді. Бұл кері байланыссыз басқару жүйесі жылдамдықты реттеу мен жүктемені бөлу функцияларын орындай алмайды.
