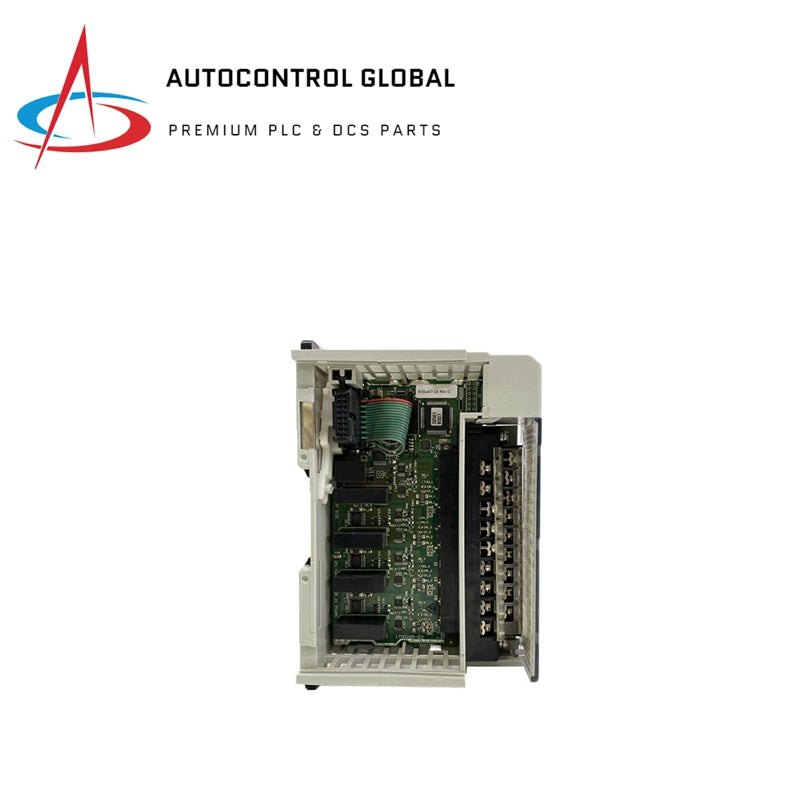

Allen-Bradley 1769-IF4I аналогтық кіріс модулі

Сипаттамасы

AB 1769-IF4I оқшауланған аналогтық кіріс модулі аналогтық деректерді түрлендіріп, сандық түрде сақтайды және оларды CompactLogix немесе MicroLogix 1500 контроллерлері сияқты контроллерлер арқылы алуға мүмкіндік береді. Модуль төрт кернеу немесе ток аналогтық сенсорлардың кез келген комбинациясынан қосылуды қолдайды. 1769-IF4I кіріс модулі төрт оқшауланған дифференциалды аналогтық кіріс арнасын қамтамасыз етеді.

Негізгі техникалық сипаттамалар

• Кіріс арналары: 4 оқшауланған дифференциалды кіріс
• Кіріс сигналының диапазоны: ±10В, 0…10В, 0…5В, 1…5В, 0…20 мА, 4…20 мА
• Оқшаулау: 500В айнымалы ток немесе 710В тұрақты ток 1 минутқа (сапа сынағы), шығыс тобы автобустың алдында
• Рейтингтелген жұмыс кернеуі: 30В айнымалы ток/30В тұрақты ток (IEC 2-сыныпты күшейтілген оқшаулау)
• Максималды автобустың ток тұтынуы: 145 мА 5В тұрақты токта және 125 мА 24В тұрақты токта
• Жылу тарату: 3 Ватт
• Биіктігі: 118мм (4.65 дюйм)
• Тереңдігі: 87мм (3.43 дюйм)
• Күй көрсеткіштері: күй жарықдиодтарымен көрсету
