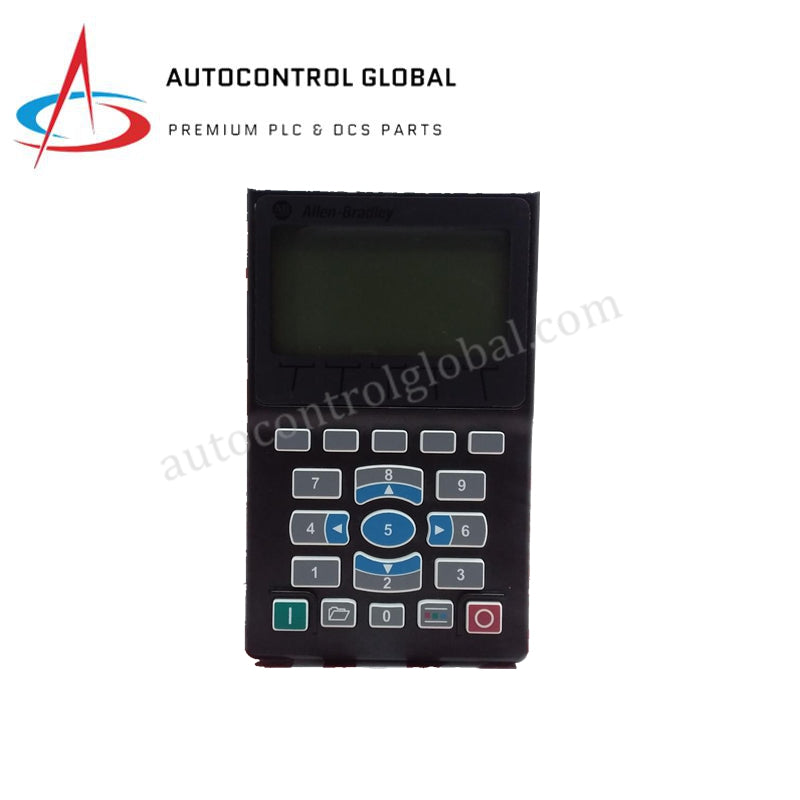

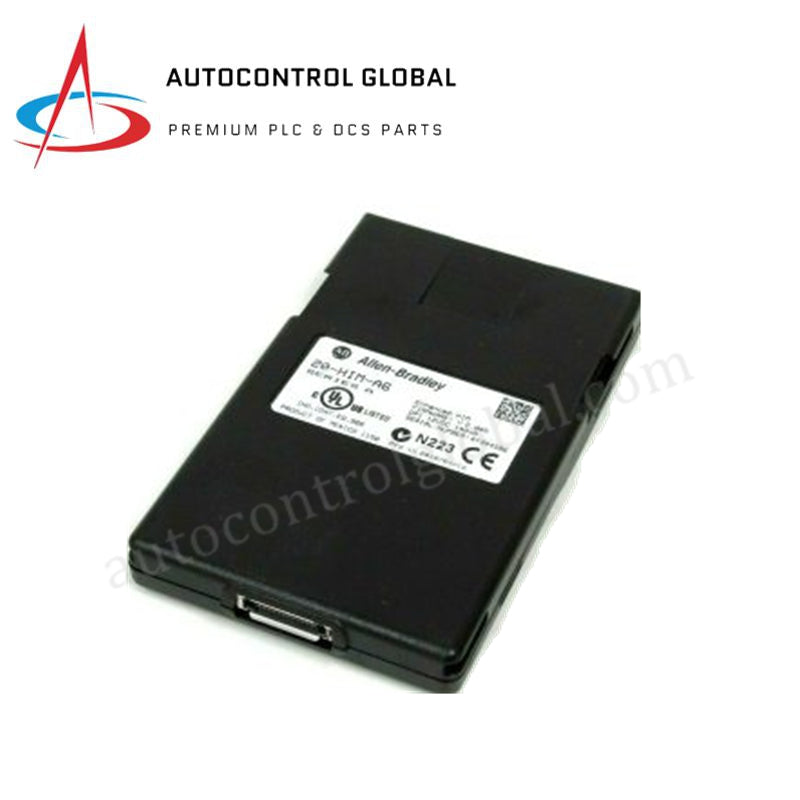

Allen-Bradley 20-HIM-A6 PowerFlex 7-Сынып Толық Мәтінді Түймешелі Пернетақта

Allen-Bradley 20-HIM-A6 PowerFlex Жақсартылған LCD Адам-Машина Интерфейс Модулі

Өнім Сипаттамасы

 20-HIM-A6 (20-HIM-A6) — Allen-Bradley PowerFlex 7-Сынып және 750-Сериялы айнымалы ток қозғалтқыштарына арналған Жақсартылған Адам-Машина Интерфейс Модулі (АМИ). Бұл A сериялы модуль стандартты сандық интерфейстерге қарағанда айтарлықтай жаңарту болып табылады, көпжолды, толық мәтінді LCD экран арқылы параметр атауларын түсінікті тілде және нақты уақыттағы диагностикалық ақпаратты көрсетеді.

Көпқырлылығы үшін жасалған  20-HIM-A6 (20-HIM-A6) Drive Peripheral Interface (DPI) хаттамасын қолдайды және жоғары деңгейдегі іске қосу мен техникалық қызмет көрсету үшін маңызды. Ол «CopyCat» функциясы сияқты жетілдірілген мүмкіндіктерді қамтиды, бұл пайдаланушыларға қозғалтқыштар арасында толық параметрлер жиынтығын жүктеп, сақтап, жүктеуге мүмкіндік береді, көп қозғалтқышты жүйелерді орнату уақытын айтарлықтай қысқартады. Бұл АМИ қозғалтқыштың ұясына тікелей орнатылған немесе NEMA 1 стандартына сай панель есігіне қашықтан орнатылған болса да, кәсіби өнеркәсіптік қозғалтқыш басқару үшін қажетті сезімтал басқару мен көрнекі айқындықты қамтамасыз етеді.

Толығырақ Техникалық Сипаттамалар

 20-HIM-A6 қозғалтқышпен интеграциялау үшін келесі техникалық параметрлерді ұсынады:

• Өндіруші: Allen-Bradley (Rockwell Automation)

• Модель Нөмірі: 20-HIM-A6

• Серия: PowerFlex 7-Сынып / 750-Серия (Архитектура Сыныбы)

• Экран Түрі: Көпжолды Толықмәтінді LCD

• Енгізу Әдісі: Толық сандық пернетақта, арнайы навигация және функция пернелерімен

• Қатынас Хаттамасы: DPI (Drive Peripheral Interface)

• Деректерді Жіберу Жылдамдығы: 125 / 500 Кбит/с

• Қуат Кернеуі: 12В Тұрақты ток (PowerFlex қозғалтқышынан алынады)

• Ток Қолдану: 140 мА

• Қоршаған Ортаны Қорғау: NEMA 1 / IP20 (Ішкі немесе есікке орнатуға жарамды)

• Жұмыс Температурасы: 0-ден 50 °C дейін (32-ден 122 °F дейін)

• Соққы/Тербеліске Төзімділік: 30 G (Соққы) / 2.5 G @ 5 Гц–2 кГц (Тербеліс)

• Орнату Таңдаулары: Тікелей қозғалтқышқа орнату немесе есік/панельге орнату (Қашықтан сым қажет)

• Салмағы: 0.25 фунт (0.11 кг)

Негізгі Өнімділік Ерекшеліктері

• Жақсартылған Көрсету: Толықмәтінді экран сандық кодтарды нұсқаулықпен салыстыруды қажет етпей, ақаулардың анық сипаттамаларын және параметр атауларын көрсетеді.

• CopyCat Мүмкіндігі: Ішкі тұрақты жады бірнеше қозғалтқыш баптауларын сақтап, оңай көшіруге немесе апаттан кейін қалпына келтіруге мүмкіндік береді.

• Сезімтал Навигация: Қолмен қозғалтқышты тексеру және іске қосу үшін динамикалық навигациялық тақта және арнайы «Бастау», «Тоқтату» және «Бағыт» пернелері бар.

• Динамикалық Жұмсақ Пернелер: Қолданушы мәзіріне байланысты өзгеретін контекстік функция пернелерін ұсынады, пайдаланушы тәжірибесін жеңілдетеді.

• Жылдам Қосылу: DPI қосқышын пайдаланып, қосылған кезде қозғалтқыш бағдарламалық жасақтамасы арқылы бірден танылады (ыстық ауыстыруға болады).
