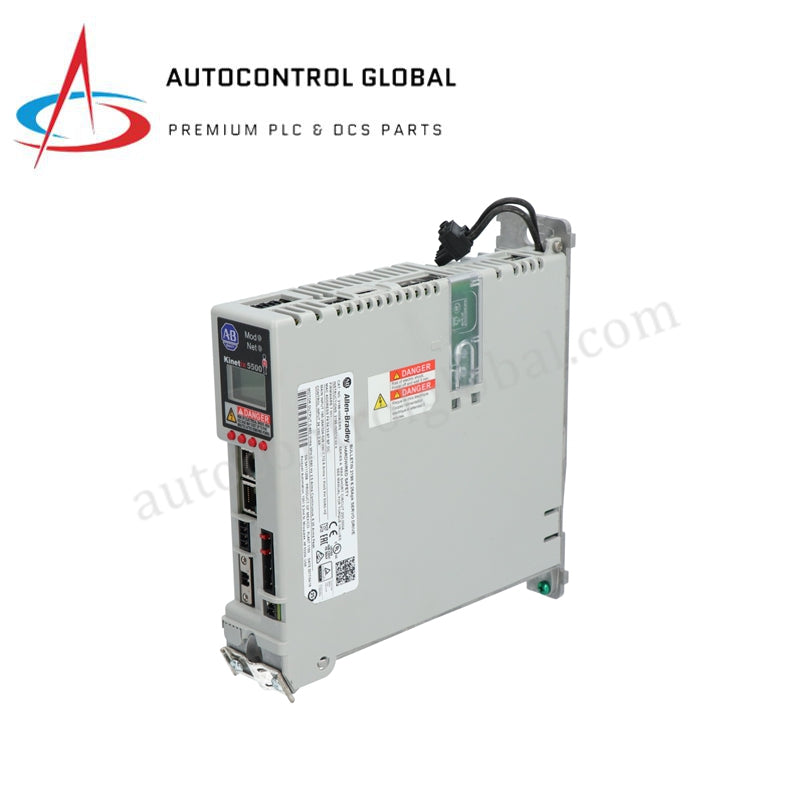

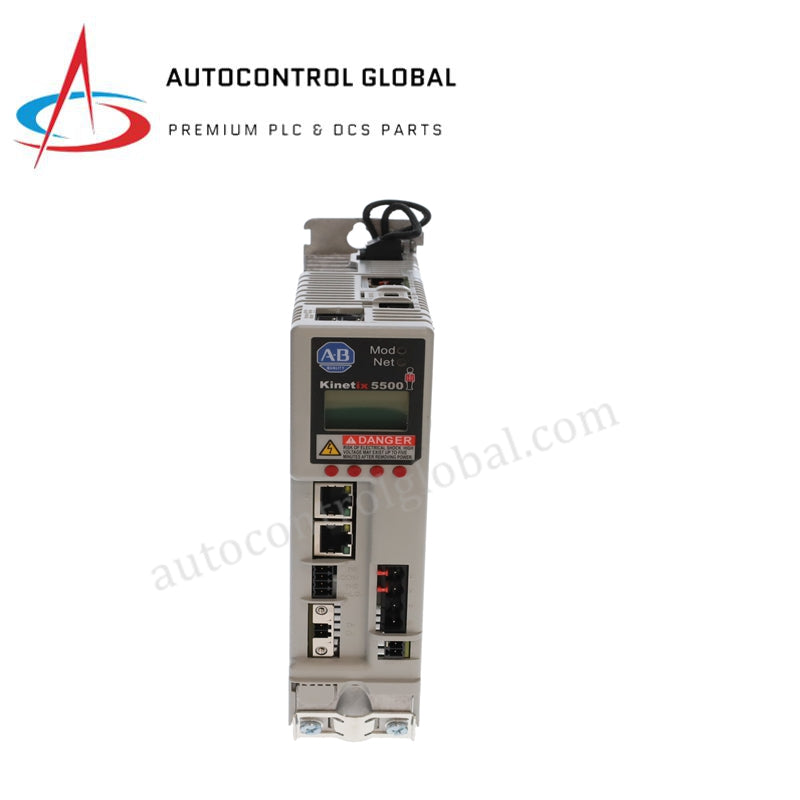

Allen-Bradley 2198-H008-ERS 480В 2.5А Үздіксіз серво жетегі

Allen-Bradley 2198-H008-ERS Kinetix 5500 Серво Қозғалтқыш Қауіпсіздігі Қатты Байланған

Өнім Сипаттамасы

 2198-H008-ERS (2198-H008-ERS) — Allen-Bradley Kinetix 5500 отбасының жоғары өнімді, ықшам серво қозғалтқышы. Қазіргі заманғы өнеркәсіптік қозғалысты басқаруға арналған бұл 1-ші өлшемді құрылғы кең ауқымды кіріс кернеулерінде жұмыс істеуге бейімделген, оның ішінде 240В бірфазалы және 240В/480В үшфазалы қуат көздері бар. Бұл құрылғы ерекше сәулетке ие, ол синхронды тұрақты магнитті серво қозғалтқыштар мен индукциялық қозғалтқыштарды қолдайды, бұл машина жасаушыларға әртүрлі қозғалтқыш түрлерінде басқару платформасын біріздендіруге мүмкіндік береді.

 2198-H008-ERS (2198-H008-ERS) негізгі артықшылығы — бір кабель технологиясын қолдауы, ол қуат, кері байланыс және тежегіш сымдарын бір коннекторға біріктіріп, сымдарды басқаруды жеңілдетеді және орнату шығындарын азайтады. Бұл "ERS" нұсқасы қатты байланысқан Қауіпсіз Моментті Өшіру (STO) функциясын қамтиды, ол негізгі қуатты өшірмей қозғалтқыш моментін қауіпсіз түрде тоқтатуға арналған арнайы аппараттық интерфейсті қамтамасыз етіп, әлемдік қауіпсіздік стандарттарына (ISO 13849-1 PLe/SIL 3) сай келеді.

Толығырақ Техникалық Сипаттамалар

 2198-H008-ERS келесі техникалық мәліметтермен сипатталады:

• Өндіруші: Allen-Bradley (Rockwell Automation)

• Модель Нөмірі: 2198-H008-ERS

• Серия: Kinetix 5500

• Құрылым Өлшемі: 1-ші өлшем

• Кіріс Кернеуі (Бірфазалы): 195–264В тиімді мәні (240В номиналды)

• Кіріс Кернеуі (Үшфазалы): 195–264В тиімді мәні немесе 324–528В тиімді мәні (480В номиналды)

• Үздіксіз Шығыс Қуаты: 0.5 кВт (240В 1-фазалы), 0.8 кВт (240В 3-фазалы), 1.6 кВт (480В 3-фазалы)

• Үздіксіз Шығыс Ток (RMS): 2.5 Ампер

• Шығыс Токтың Шарықтау Шегі (RMS): 6.25 Ампер

• Жылдамдық Циклының Жиілігі: 300 Гц

• Ток Циклының Жиілігі: 1000 Гц

• Қауіпсіздік Функциясы: Қатты байланысқан Қауіпсіз Моментті Өшіру (STO)

• Қатынас Интерфейсі: Қос портты EtherNet/IP (Сызықтық және Құрылғы Деңгейлі Тізбек қолдайды)

• Тиімділік: 97%

• Ішкі Шунт Қуаты: 30 Ватт

• Қысқа Тізбек Ток Рейтингі (SCCR): 200,000 А (симметриялы тиімді мән)

• Өлшемдері (Б x Е x Т): 265 x 55 x 210 мм

• Салмағы: 3.00 фунт (1.36 кг)

Негізгі Өнімділік Ерекшеліктері

• Біріздендірілген Қозғалтқыш Қолдауы: VP-сериялы серво қозғалтқыштар мен стандартты индукциялық қозғалтқыштарды бірдей басқару құрылғысы арқылы басқара алады.

• Панель Тығыздығын Оптимизациялау: 55 мм жіңішке ені және қабатсыз орнату мүмкіндігі басқару шкафының көлемін айтарлықтай азайтуға мүмкіндік береді.

• Жетілдірілген Желі Құрылымы: Қос портты EtherNet/IP интерфейсі Құрылғы Деңгейлі Тізбек (DLR) топологияларын қолдап, желі сымы үзіліп қалса да қозғалыс жүйесінің жұмысын қамтамасыз етеді.

• Қарапайым Сым Тарту: 2198-KIT-CONK1 коннектор жинағын пайдаланып, қозғалтқыш пен қуат қосылымдарын оңайлатып, ақау нүктелерін азайтады.

• Жоғары Динамикалық Жауап: 1000 Гц ток циклы қозғалтқыш жүктемесінің өзгерістеріне дер кезінде жауап беріп, жоғары жылдамдықтағы қолданбаларда дәлдікті сақтайды.
