Аналогтық кіріс/шығыс модулі | ABB 1SAP250100R0001 AX521 S500
Manufacturer: ABB
-
Part Number: AX521 1SAP250100R0001
Condition：New with Original Package
Product Type: Аналогтық кіріс/шығыс модульдері
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

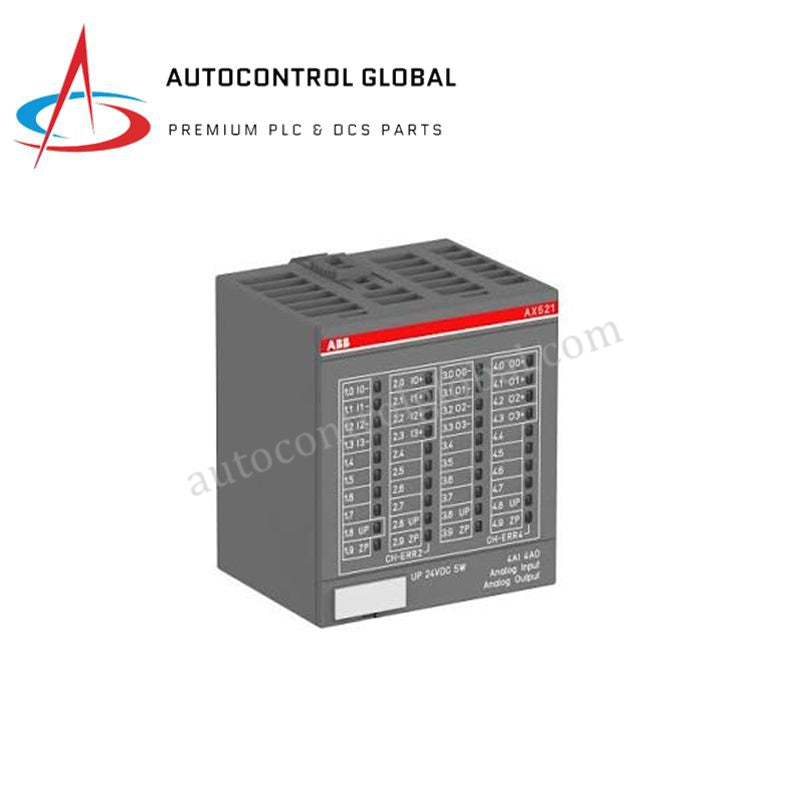

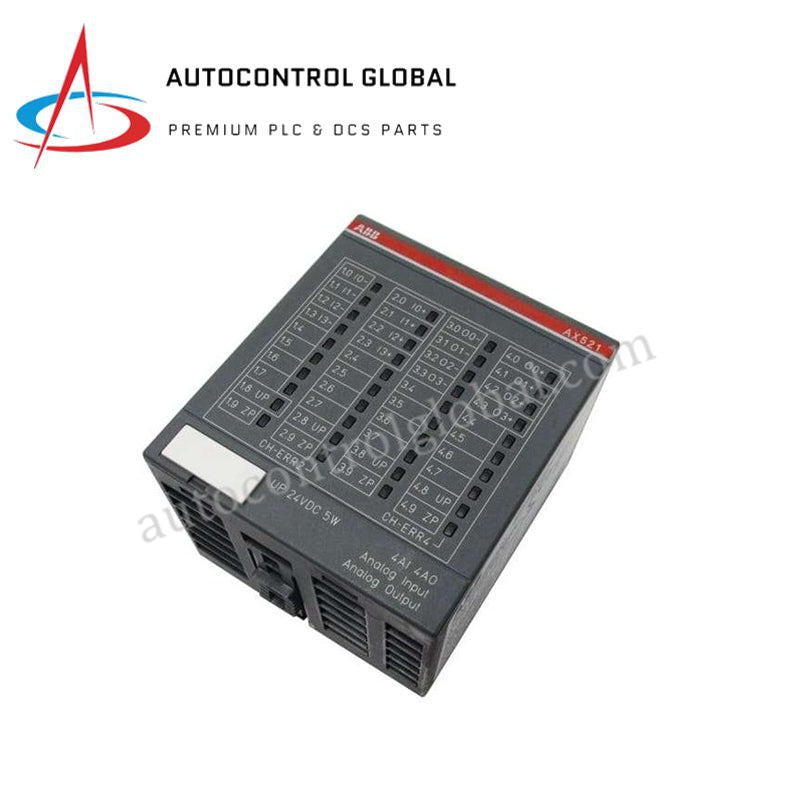

ABB AX521 S500 Аналогтық Кіріс/Шығыс Модулі
ABB AX521, сондай-ақ AX521 Аналогтық Кіріс/Шығыс Модулі ретінде каталогталған, AC500 PLC желілерінде аналогтық айнымалы алу және сигнал генерациясы үшін арнайы аппараттық компонент ретінде жұмыс істейді. Аппараттық құрал 4 аналогтық кіріс пен 4 аналогтық шығысты қатар өңдеуді орнатады, үздіксіз физикалық сигналдарды 12 биттік екілік логика тіркеушілеріне түрлендіріп, өріс өлшемдерін процессор командалық тізбектерімен сәйкестендіреді.
Аппараттық сипаттамалар
| Параметр | Техникалық сипаттама |
|---|---|
| Модель | AX521 (Бөлім нөмірі: 1SAP250100R0001) |
| Бренд | ABB |
| Шығу жері | Германия |
| Салмағы | 0.129 кг таза (3 кг тасымалдау салмағы конфигурациясы) |
| Өлшемдері | 67.5 мм x 76 мм x 62 мм (ені x биіктігі x тереңдігі) |
| Жұмыс температурасы | 0-ден +60 градусқа дейін (горизонтальды орнату), 0-ден +40 градусқа дейін (вертикальды орнату) |
| Қуат тұтыну | Шамамен 0.15 A базалық ток + сыртқы шығыс жүктемесі |
| Аналогтық кірістер | 4 арна (жеке U, I немесе RTD үшін бапталатын) |
| Аналогтық шығыстар | 4 арна (жеке U немесе I үшін бапталатын) |
| Кіріс сигнал диапазондары | 0-ден 10 V-қа дейін, +/-10 V, 0/4-тен 20 мА-ға дейін, Pt100, Pt1000, Ni1000 |
| Шығыс сигнал диапазондары | 0-ден 10 V-қа дейін, +/-10 V, 0/4-тен 20 мА-ға дейін |
| Шешім қабылдау дәлдігі | 12 бит, оның ішінде таңба биті |
| Түрлендіру уақыты | 2 мс циклдік цикл (кернеу/ток), 1 с циклдік цикл (RTD) |
| Кіріс кедергісі | Кернеу: 100 кОм-нан жоғары, Ток: шамамен 330 Ом |
| Оқшаулау матрицасы | Өріс циклдары мен ішкі логика арасындағы гальваникалық оқшаулау |
| Аппараттық қорғаныс | Кері полярлық, кері қуат, қысқа тұйықталу, 30 VDC дейінгі артық кернеу |
| Қуат кернеуі | 24 VDC процесс қуат көзі (максимум 5 пайыз толқынды) |
| Қорғаныс дәрежесі | IP20 |
Өнеркәсіптік басқару және желі интеграциясының техникалық сипаттамалары
Архитектура аралас сигналды алу циклдарын бір терминал жинағына біріктіретін оңтайландырылған I/O тығыздығын масштабтау құрылымын қолданады. Өріс жағындағы айнымалы деректер интеграцияланған жүйе артқы тақтасының автобус интерфейсі арқылы өтеді, микробағдарламаның флэш үйлесімділік хаттамаларына сәйкес жоғары деректер өткізу жылдамдығында миллисекундтан аз синхрондау индексін сақтайды.
AC500 автобус қосқышы арқылы сыртқы Profinet немесе EtherNet/IP детерминистік желілерге бағытталған кезде, құрылғы өзінің белсенді перифериялық тіркеушілерін стандартты автобус циклы шеңберінде жаңартады. Интеграцияланған аппараттық RC сүзгі желісі аналогтық-сандық матрица түрлендіруді тіркемес бұрын өнеркәсіптік жоғары жиілікті желі кедергілерін басу үшін 100 мкс уақыт тұрақтылығын қамтамасыз етеді. Аппараттық құрал 2-сымдық бергіш схемаларына арналған арнайы терминал жолдарын тағайындайды, ал 24 VDC процесс циклілік қуат көзі потенциал тұрақтылығын сақтайды, сыртқы 10 A жылдам әрекет ететін сақтандырғышпен қорғалған.
Жиі қойылатын сұрақтар
Q: Таңдалған механикалық орнату бағыты модуль корпусының қоршаған ортадағы жылу шектеулеріне қалай әсер етеді?
A: TH35 DIN-рейкке көлденең орналастыру табиғи конвекция арқылы +60 °C дейінгі салқындатуды қамтамасыз етеді. Егер тігінен орнатсаңыз, ішкі жылу жолын төмендету қажет, қауіпсіз жұмыс шегі максимум +40 °C-қа дейін шектеледі.
Q: Температура арналарының түрлендіру жылдамдығын 2 мс кернеу кіріс циклімен синхрондауға бола ма?
A: Жоқ, аппараттық архитектура RTD сигналдары (Pt100/Pt1000/Ni1000) үшін тұрақты ішкі мультиплексор мен сүзгі тізбегін пайдаланады, ол 1 секундтық тұрақты түрлендіру циклін белгілейді, оны бағдарламалық параметрлер арқылы қысқартуға болмайды.
Q: Модуль 24 В тұрақты ток процесс қуатын жоғалтса, аналогтық шығыс тізбектерінде қандай әрекеттер орын алады?
A: Терминал интерфейсінде 24 В тұрақты ток процесс қуаты жоғалған кезде, цифрлық-аналогтық түрлендіргіш матрицаларының қуаты дереу өшеді, барлық 4 аналогтық шығыс токтары мен кернеулері қауіпсіз нөлдік күйге өтеді.
Өріс орнату нұсқаулары
- DIN-рейкке орнатудың тұрақтылығы: Модуль корпусын стандартты TH35-15 немесе TH35-7.5 симметриялық DIN-рейкке іліп, физикалық сырғытқыш құлып орнына түскенше төмен қарай күш түсіріңіз, бұл өріс дірілі кезінде осьтік ығысуын болдырмайды.
- Қорғаныс және жерге қосу стандарттары: Барлық аналогтық шеңберлер үшін төмен сыйымдылықты бұралған жұп қорғалған сымдарды пайдаланыңыз. Қорғаныс торын тек қана корпустың орталық функционалдық жер терминалында аяқтаңыз; қорғаныс сымдарын модульдің жалпы пиндеріне қоспаңыз.
- Артық токтан қорғау талаптары: Негізгі процесс қуат терминалына кіретін 24 В тұрақты ток сымына сыртқы 10 А жылдам әрекет ететін сақтандырғышты тізбектей қосыңыз, ішкі тізбектерді апатты артық ток ақауларынан оқшаулау үшін.
- Сигнал желісінің шектеулері: Қорғалған аналогтық сигнал сымдарының жалпы үздіксіз ұзындығын 100 м шегінде ұстаңыз, сымның көлденең қимасы 0,14 мм²-ден кем болмауын қамтамасыз етіңіз, бұл кернеудің төмендеу аномалияларын болдырмауға көмектеседі.
