Аналогты-цифрлық түрлендіру тақтасы | GE DS200ADMAH1AAC Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200ADMAH1AAC
Condition：New with Original Package
Product Type: Аналогтық кіріс модульдері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

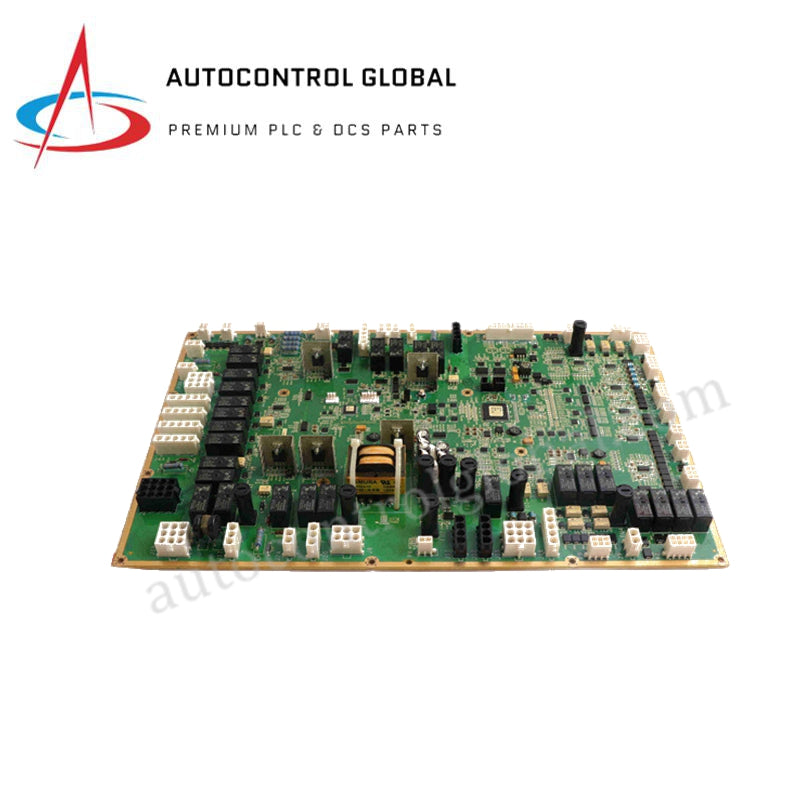

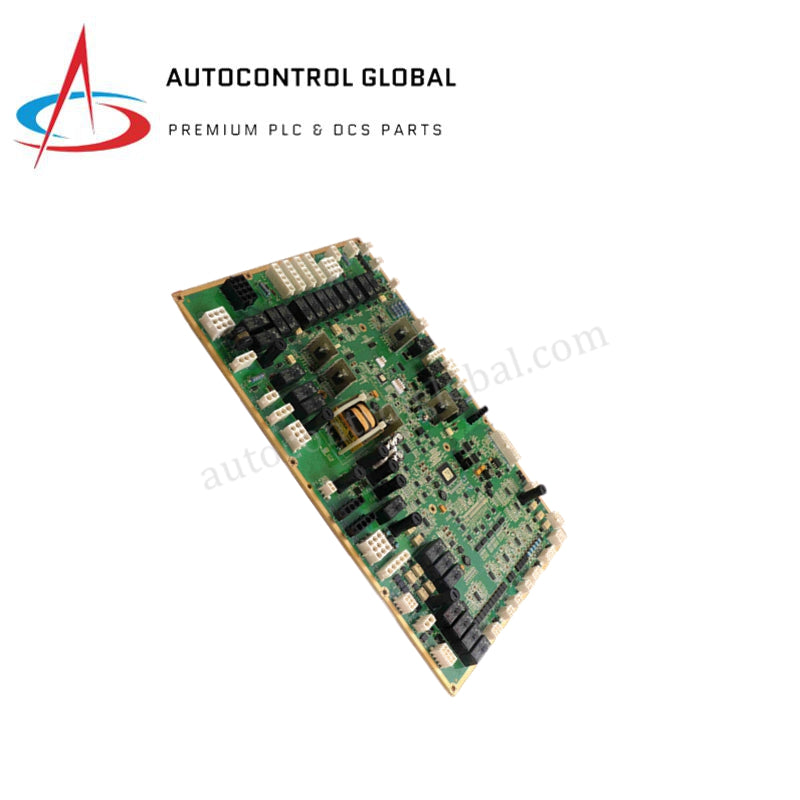

GE DS200ADMAH1AAC Mark V сериясындағы аналогты-цифрлық қосалқы тақша
GE DS200ADMAH1AAC, сондай-ақ DS200ADMAH1A аналогты-цифрлық қосалқы тақшасы ретінде каталогталған, GE Mark V Speedtronic турбиналарын басқару жүйелерінде жоғары дәлдікті аналогты сигналдарды параллель цифрлық деректер ағындарына түрлендіруге арналған арнайы аппараттық компонент ретінде жұмыс істейді.
Аппараттық сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | DS200ADMAH1AAC (негізгісі: DS200ADMAH1A) |
| Бренд | GE (General Electric) |
| Шығарылған елі | АҚШ |
| Салмағы | 0.40 кг |
| Өлшемдері | 142.00 x 65.00 x 110.00 мм |
| Жұмыс температурасы | -20-ден +65 deg C-қа дейін |
| Тұтынылатын қуат | Артқы жазықтық шинасынан берілетін +5 VDC және +/-15 VDC арқылы қоректенеді |
| Аналогты кірістер | 12 арна, +/-10 V немесе 0-20 mA (джампер арқылы таңдалады) |
| Аналогты шығыстар | 4 арна, +/-10 V немесе 4-20 mA |
| Цифрлық енгізу/шығару | 8 арна, 24 VDC, оптикалық оқшауланған |
| Ажыратымдылығы | 16 биттік ADC, 12 биттік DAC |
| Дискреттеу жиілігі | Әр арнаға 100 kSPS-ке дейін |
| Оқшаулау кернеуі | Арнадан арнаға 1500 V AC, арнадан жерге 2500 V AC |
| Монтаждау | 96 істікшелі Eurocard шеткі коннекторы арқылы DSPC тақшасына тікелей қосылады |
Артқы жазықтық шинасы және тығыздығы жоғары түрлендіру архитектурасы
Тақша тығыздығы жоғары аналогты сигналдарды жергілікті сөре шинасында кідірісі аз VME-DMA қатынауы арқылы тікелей өңдейді. Ішкі сигналдарды бағыттау стандартты артқы жазықтық шинасы байланысының жоғары жылдамдығын пайдаланып, шинаға артық жүктеме түсірмей, негізгі DSPC аналық тақшасына детерминирленген аналогты-цифрлық түрлендірулерді жеткізеді. Аппаратта арнадан арнаға сенімді гальваникалық оқшаулаумен үйлестірілген 16 биттік аналогты-цифрлық ажыратымдылық қарастырылған. Бұл оқшаулау жалпы режимдегі шуды басып, жер потенциалдарының айырмашылығы негізгі процессор есептеулерін бұрмалауына жол бермейді. Борттық микробағдарлама флеш-жадымен үйлесімділігі DMA қол алысуын синхрондауды, автоматты калибрлеу рәсімдерін дәл орындауды және аппараттық диагностикалық индикаторлар арқылы ақауларды нақты уақытта анықтауды қамтамасыз етеді.
Жиі қойылатын сұрақтар
С: DS200ADMAH1AAC негізгі процессор тақшасына физикалық түрде қалай қосылады?
Ж: Модуль ауыр жүктемеге арналған 96 істікшелі Eurocard шеткі коннекторы арқылы DSPC аналық тақшасына тікелей орнатылады. Бұл сыртқы таспалы кабельдерді қажет етпей, жоғары жылдамдықтағы аппараттық DMA тасымалдары үшін тікелей параллель шина жолдарын қалыптастырады.
С: Кіріс арналары кернеу және ток ілмегі сигналдарын бір уақытта қабылдай ала ма?
Ж: Иә. Жүйені орнатпас бұрын борттық аппараттық джамперлерді орнату арқылы техниктер 12 аналогты кіріс арнасының әрқайсысын +/-10 V кернеу режиміне (1 M ohm кедергі) немесе 0-20 mA ток режиміне (250 ohm кедергі) жеке конфигурациялай алады.
С: Бұл қосалқы тақшаға қойылатын негізгі қуат талаптары қандай?
Ж: Тақша жұмыс кернеуін аналық тақшамен байланыс коннекторы арқылы тікелей алады: ішкі цифрлық аппараттық құралдарға +5 VDC, ал аналогты алдыңғы шеткі компоненттерге негізгі сөре қуат көзінен +/-15 VDC жұмсалады.
Нысанда орнату жөніндегі нұсқаулар
Аппараттық қызмет көрсетуге немесе модульді ауыстыруға кіріспес бұрын инженерлер негізгі сөреге қосылған барлық қуат көздерін ажыратуы керек. Техниктер 96 істікшелі Eurocard шеткі коннекторын негізгі аналық тақшадағы ұямен дәл туралап, екі бекіту ілмегі нық ілінгенше біркелкі түзу қысым түсіруі қажет. Жерге қосу жолақтары жерге төмен импедансты жолды сақтау үшін металл шассиге сенімді жанасуы керек. Барлық аналогты кіріс арналарында ұзақ мерзімді шуға төзімділікті қамтамасыз ету үшін нысандағы сымдарды бұралған, жеке экрандалған жұптармен жүргізіп, жер тұйықталуы токтарын болдырмау мақсатында дренаж сымын тек бір ұшынан жерге қосыңыз.
