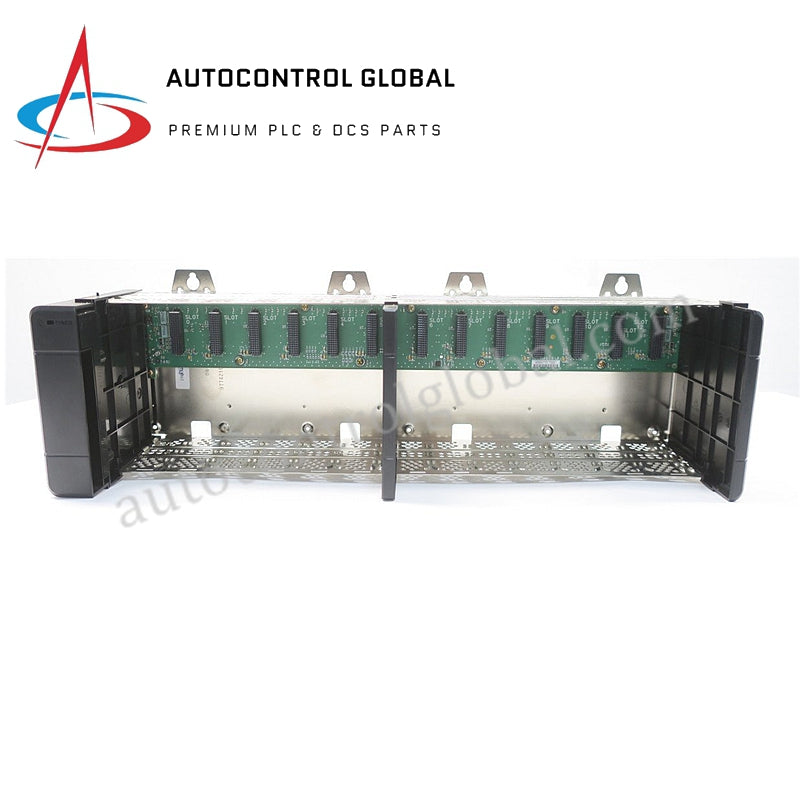

ControlLogix 1756-A13 шасси Allen-Bradley

Сипаттамасы

• Бөлім нөмірі: 1756-A13

• Бренд: Allen-Bradley

• Серия: ControlLogix

• Модуль түрі: Шасси

• Орнату: Панельге орнату

• Бағытталуы: Көлденең

• Қорап: Ашық

Көлемі және электрлік сипаттамалары

• Слоттар: Он үш (13)

• Бэкплейн тогы @ 1.2VDC: 1.5 A

• Бэкплейн тогы @ 3.3VDC: 4 A / 4 A

• Бэкплейн тогы @ 5.1VDC: 15 A / 6 A

• Бэкплейн тогы @ 24VDC: 2.8 A / 2.8 A

• Бэкплейн тогы (5VDC): 10 A

• Қуат шығыны (максимум): 5.4 W

Қоршаған орта

• Жұмыс температурасы (B сериясы): 0°C-тан +60°C-қа дейін (32°F-тан 140°F-қа дейін)

• Жұмыс температурасы (C сериясы): -25°C-тан +60°C-қа дейін (-13°F-тан 140°F-қа дейін)

• Сақтау температурасы: -40°C-тан +85°C-қа дейін (-40°F-тан 185°F-қа дейін)

• Салыстырмалы ылғалдылық: 5% -тен 95% -ке дейін (конденсациясыз)

Физикалық сипаттамалары

• Шкаф өлшемі (БхЕхТ): 24 x 30 x 8 дюйм

• Орнату табақшалары: Сегіз (8)

• Салмағы: 4.2 фунт (1.9 кг)

Сымдар

• Функционалдық жерге қосу: 8.3 мм² (8 AWG) мыс сымы, 90°C (194°F) немесе одан жоғары температураға төзімді

• Қорғаныш жерге қосу: 2.1 мм² (14 AWG) мыс сымы, 90°C (194°F) немесе одан жоғары температураға төзімді
