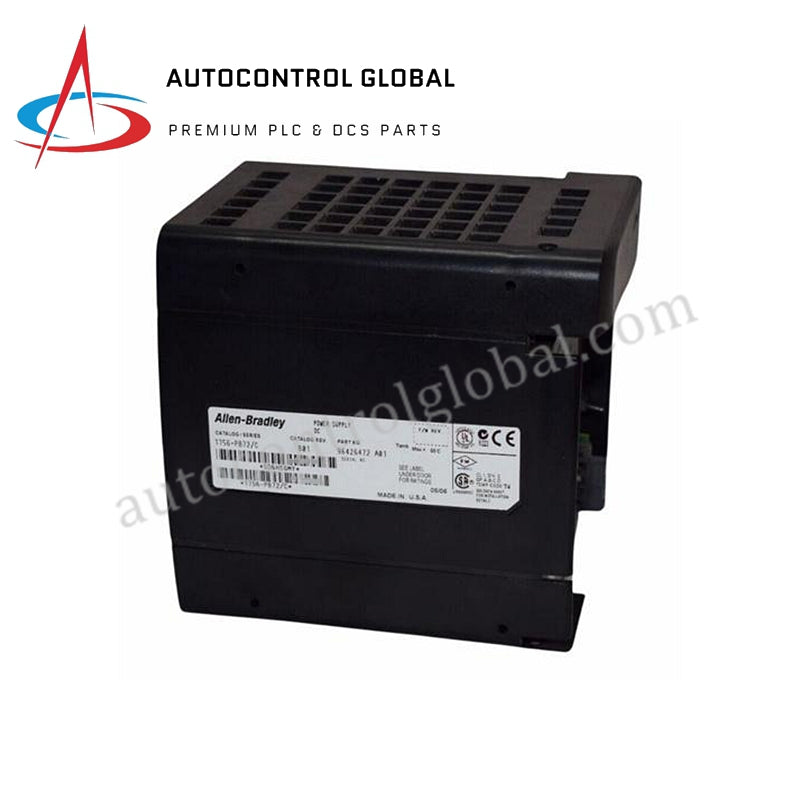

ControlLogix 1756-PB72 Allen-Bradley стандартты тұрақты ток қуат көзі

Сипаттамасы

 1756-PB72  — Allen-Bradley компаниясының ControlLogix сериясынан стандартты тұрақты ток қуат көзі, 60 °C температурада 75 Вт дейін шығыс қуатын қамтамасыз етеді және бірнеше шасси арасында кең үйлесімділікке ие.

Электрлік деректер

• Кіріс кернеуі: 24 VDC

• Кернеу диапазоны: 18–32 VDC

• Кіріс қуаты: 95 Вт

• Шығыс қуаты: 75 Вт @ 60 °C

• Максималды токтың соғуы: 30 A

• Уақытты ұстап тұру: 35 мс @ 18 VDC, 40 мс @ 24/32 VDC

• Изоляция кернеуі: 250 V үздіксіз; 3500 VDC типтік сынақтан өткен

Ток сыйымдылығы

• 1.2V: 1.5 A

• 3.3V: 2 A

• 5.1V: 8 A @ 50 °C, 6 A @ 60 °C

• 24V: 2.5 A @ 50 °C, 2 A @ 60 °C

Орнату және үйлесімділік

• Орнату орны: 1756 шассисінің сол жағы

• Шасси үйлесімділігі: 1756-A4/A-дан A17/C-ге дейін

• Серия: A

• Қаптама: Жоқ

Қоршаған орта және физикалық сипаттамалар

• Жұмыс температурасы: 0–60 °C (32–140 °F)

• Өлшемдері:
  Ұзындығы: 14.0 см (5.51 дюйм)
  Ені: 11.2 см (4.41 дюйм)
  Биіктігі: 14.5 см (5.71 дюйм)
