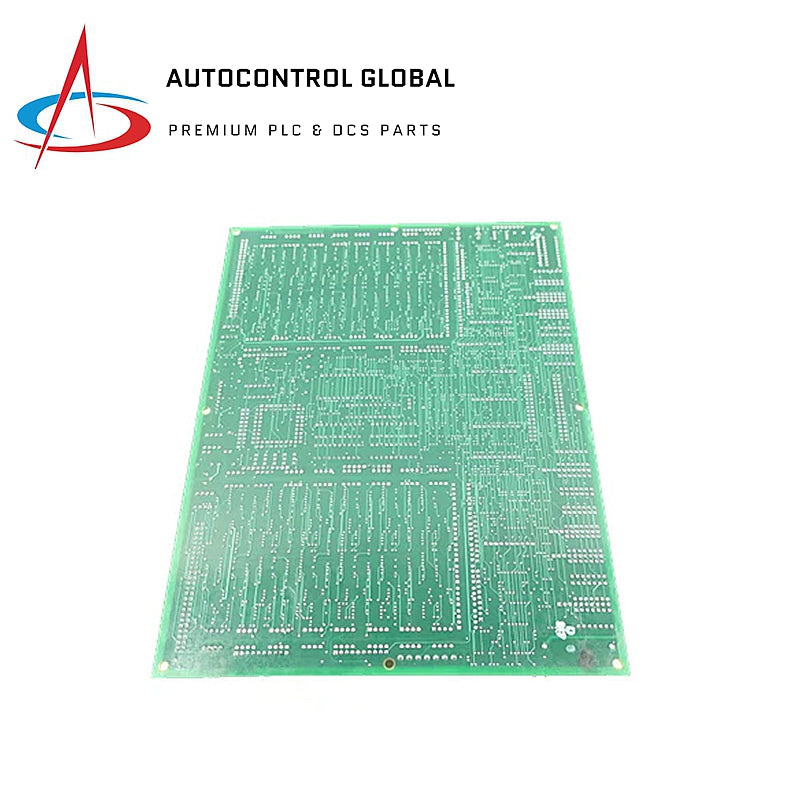

DS200TCDAH1BHE | GE Fanuc | Сандық кіріс/шығыс тақтасы

Шолу

DS200TCDAH1BHE сандық кіріс/шығыс тақтасы, General Electric компаниясы шығарған, Mark V турбина басқару жүйесі сериясына арналған. Бұл тақта бу, газ және жел турбиналары жүйелеріндегі сандық кіріс және шығыс сигналдарын басқаруда маңызды рөл атқарады.

Мүмкіндіктері

• Өндіруші: General Electric
• Бөлім нөмірі: DS200TCDAH1BHE
• Серия: Mark V DS200

Функционалдық сипаттама

• DS200TCDAH1BHE Mark V сериясының бөлігі болып табылады, General Electric компаниясының Speedtronic патенттелген технологиясын қолданады.
• Бұл сандық кіріс/шығыс тақтасы ретінде қызмет етеді, DTBA және DTBB терминалдық тақталарынан сандық байланыс кіріс сигналдарын, сондай-ақ TCRA тақталарынан байланыс шығыс сигналдарын өңдейді.
• Сигналдар IONET арқылы TCQC тақтасына және CTBA терминалдық тақтасына беріледі.

Аппараттық сипаттамалар

• IONET аппараттық құралдары:
  • J2 және J3: IONET аяқтау резисторлары.
  • J4, J5, J6: IONET ID қосқыштары.

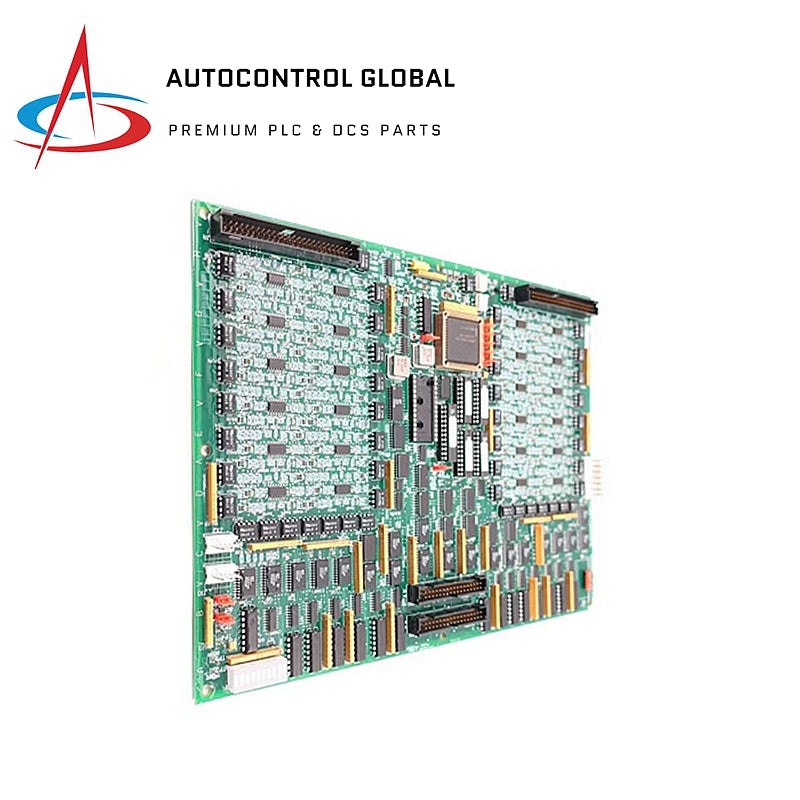

• Компоненттер:
  • Конфигурация үшін 8 джампер.
  • Жанында 1 LED индикаторы.
  • 2 үш пинді қосқыш.
  • Жағдайды көрсету үшін 10 LED блокы.
  • Сигнал қосылымдары үшін 2 50-пинді қосқыш.
  • Схеманы тексеру үшін тест нүктелері.

Бағдарламалық қамтамасыз ету

• Орнату және бақылау үшін жүйенің HMI (Адам-Машина Интерфейсі) ішіндегі I/O Configuration Editor пайдаланылады.
