Experion PKS аналогтық шығыс IOTA | Honeywell CC-TAOX01
Manufacturer: Honeywell
-
Part Number: CC-TAOX01
Condition：New with Original Package
Product Type: Аналогтық кіріс модульдері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

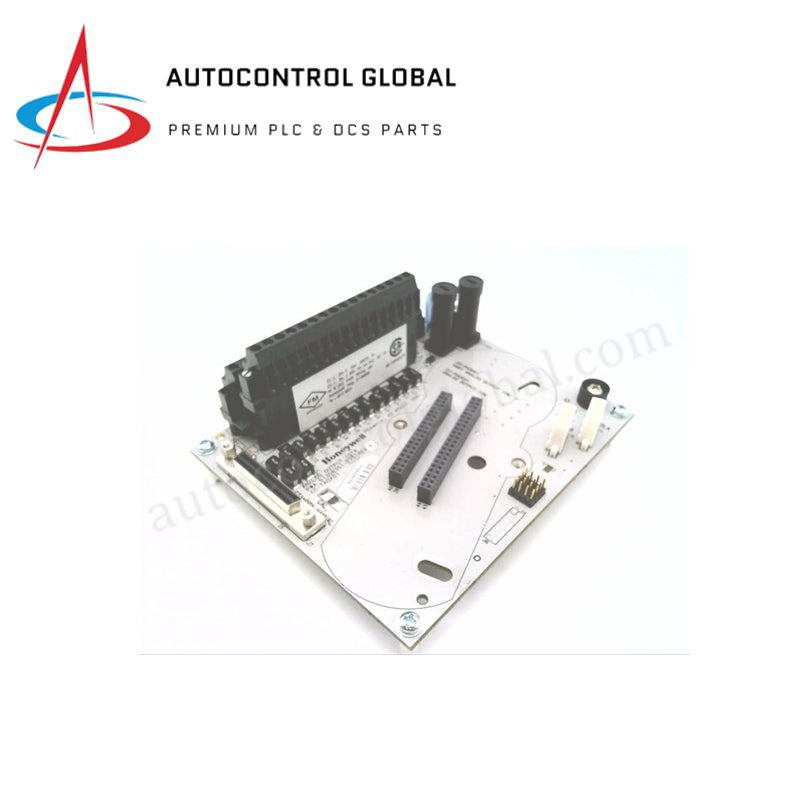

Honeywell CC-TAOX01 Experion PKS Series C аналогтық шығыс IOTA
Honeywell CC-TAOX01, каталогта CC-TAOX01 (бөлшек нөмірі 51308351-175) ретінде де көрсетілген аналогтық кіріс/шығыс жалғау жинағы Honeywell Experion PKS Series C таратылған басқару жүйелерінде 16 арналы аналогтық ток сигналдарын таратуға және өрістік сымдарды жалғауға арналған арнайы аппараттық компонент ретінде жұмыс істейді.
Аппараттық сипаттамалары
| Параметр | Сипаттамасы |
|---|---|
| Үлгісі | CC-TAOX01 / 51308351-175 |
| Бренді | Honeywell |
| Шығарылған елі | АҚШ |
| Салмағы | 0.27 kg (0.60 lbs) |
| Өлшемдері | 2.2 cm x 12.4 cm x 12.6 cm |
| Жұмыс температурасы | 0-тан 60 deg C-қа дейін |
| Қуат тұтынуы | Номиналды қорек көзі бар 22-28 VDC контуры |
| Жүйе платформасы | Honeywell Experion PKS Series C |
| Шығыс арналарының саны | 16 арна |
| Шығыс сигналының ауқымы | Стандартты 4-20 mA (0 mA, 2.9-21.1 mA мәндерін орнатуға болады) |
| Ең жоғары активті жүктеме | 22-28 VDC қорек көзі кезінде 800 ohm |
| Сәйкестік кернеуі | Ең көбі 16 V |
| Үйлесімді модульдер | CC-PAOX01, CC-PAOH01 |
| Орнату түрі | DIN рейкасына немесе панельге орнату |
4-20 mA HART контурының протоколы және арналарды оқшаулау
Инженерлер бұл жинақты аналогтық сигналдарды дәл беруді және сенімді физикалық жалғауды қажет ететін таратылған басқару контурларына біріктіреді. Құрылымы стандартты 4-20 mA ток контурларын өңдеп, қосылған атқарушы механизмдер мен клапан позиционерлеріндегі ортақ режимдегі кернеу ауытқулары мен жерге тұйықталу кедергілерін басу үшін арналар арасындағы оқшаулауды қамтамасыз етеді. Суық түйіспе өтемі мен ішкі кедергіні реттеу шығыс тогының сызықтылығын толық шкаланың 0.05%-ы шегінде сақтайды. Жинақ 22 V-қа дейінгі ашық тізбек кернеуін көтереді және 250 ohm жүктеме кезінде шығыс пульсациясын 100 mV ең жоғарыдан ең төменге дейінгі мәннен аз деңгейде ұстайды.
Жиі қойылатын сұрақтар
С: Жинақ резервтік конфигурацияларды қолдай ма?
Ж: Жоқ, бұл аппараттық нұсқа Experion Series C енгізу/шығару модульдерімен бір жолды пайдалануға арналған резервтелмеген жалғау жинағы ретінде жасалған.
С: Әртүрлі жылу жүктемесі кезінде жинақ шығыс сигналының дәлдігін қалай сақтайды?
Ж: 25 deg C температурада калибрленген дәлдік толық шкаланың 0.35%-ы шегінде сақталады, ал шығыстың температуралық дрейфі әр deg C үшін толық шкаланың 0.005%-ымен шектелген.
Өрісте орнату нұсқаулары
Жинақты жерге тұйықталған өнеркәсіптік басқару шкафының ішіндегі стандартты DIN рейкасына немесе панель тақтасына берік орнатыңыз. 60 deg C жұмыс шегіне дейін табиғи жылу конвекциясын қамтамасыз ету үшін құрылғының үсті мен астында жеткілікті тік аралық қалдырыңыз. Өрістік атқарушы механизмдердің сымдарын тиісті бұрандалы клеммаларға жалғап, 4-20 mA ток сигналдарының контур полярлығын дұрыс сақтаңыз. Электромагниттік кедергілерді болдырмау үшін экрандалған бұралған жұпты сигналдық кабельдердің барлығын шкафтың кіреберісіндегі бір жерге тұйықтау шинасына жалғаңыз.
