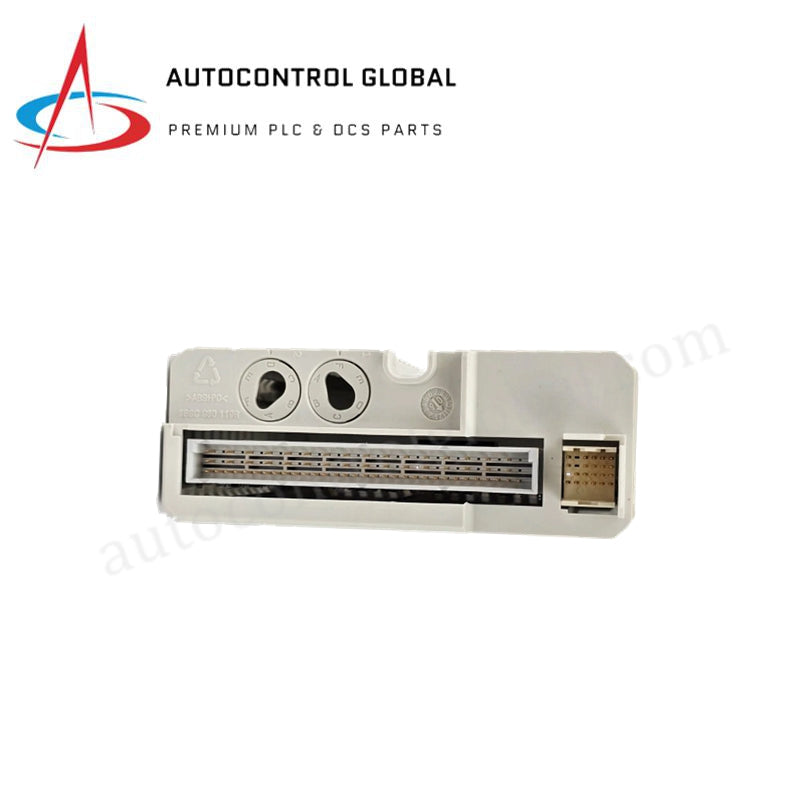

Гальваникалық оқшауланған аналогтық кіріс тақтасы | ABB AI825 (3BSE036456R1)

Өнім Сипаттамасы

 AI825 (Бөлім нөмірі: 3BSE036456R1) — ABB AC 800M контроллерлер отбасы үшін арнайы жасалған аналогтық кіріс модулі, талап етілетін өнеркәсіптік ортада жоғары дәлдіктегі сигналдарды алу үшін арналған. Стандартты кіріс модульдерінен айырмашылығы,  AI825 (3BSE036456R1) 4 жеке гальваникалық оқшауланған, биполярлық арналарға ие. Бұл оқшаулау жерлік контурларды жою және әртүрлі потенциал деңгейінде жұмыс істейтін сенсорлармен интерфейсте сигнал тұтастығын қамтамасыз ету үшін маңызды.

 AI825 (Модель: AI825) әр арнасы өте икемді, кернеу немесе ток кірісіне бапталуы мүмкін. Модуль сенімді қорғау схемасымен жабдықталған, оның ішінде 6,3 В дейінгі тұрақты ток кірісін және +30 В дейінгі тұрақты токқа төзімді артық кернеуден қорғалған ток кірісін қамтиды. Ток шектеу кірістірілген PTC резисторы арқылы басқарылады, бұл алаңдағы ақауларға қарсы аппараттық қауіпсіздік қабатын қамтамасыз етеді. Кіріс сатыларының қуаты 24 В ModuleBus-тен тиімді түрде түрлендіріледі, бұл  AI825 (3BSE036456R1) System 800xA архитектурасында тұрақты жұмыс істеуін қамтамасыз етеді.

Толығырақ Техникалық Сипаттамалар

 AI825 (3BSE036456R1) процесс автоматтандыру үшін жоғары деңгейлі оқшаулау және биполярлық қолдауды ұсынады:

• Өндіруші: ABB Өнеркәсіптік Автоматтандыру

• Модель нөмірі: AI825 (AI825)

• Өнім ID: 3BSE036456R1 (3BSE036456R1)

• Түрі: S800 Аналогтық Кіріс Бөлімі (Биполярлық/Оқшауланған)

• Арналар: 4 жеке гальваникалық оқшауланған арна

• Сигнал конфигурациясы: Биполярлық кернеу немесе биполярлық ток

• Кіріс диапазоны: Стандартты өнеркәсіптік диапазондарға бапталатын (мысалы, ±10В, ±20мА)

• Артық кернеуден қорғау: +30 В DC дейін (Ток кірісі)

• Максималды төзімділік: 6,3 В (Тұрақты ток кірісі)

• Ток шектеу: Кірістірілген PTC резисторы

• Шешім қабілеті: 12–16 бит (Бағдарламалық қамтамасыз етуге байланысты)

• Оқшаулау: Жеке арнадан арнаға және арнадан жүйеге оқшаулау

• Қуат тұтыну: 24В ModuleBus-тен алынады

• Жұмыс температурасы: -20°C-тан +55°C-қа дейін

• Қорғау класы: IP20

• Өлшемдері: 120 мм x 100 мм x 25 мм

• Салмағы: 0,3 кг

• Кедендік тариф нөмірі: 85389000

• Шығу елі: Швеция
