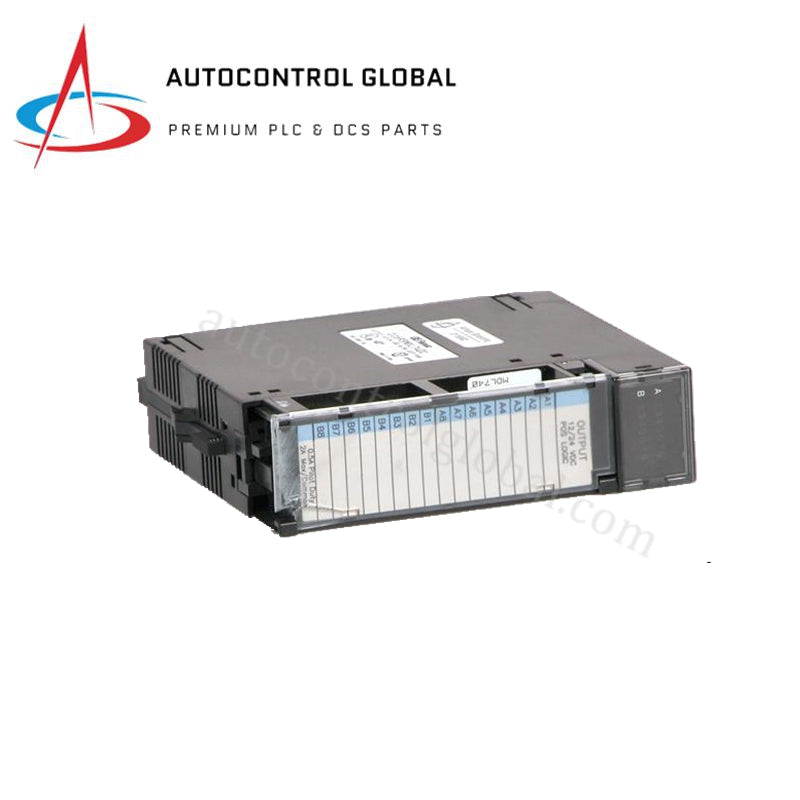

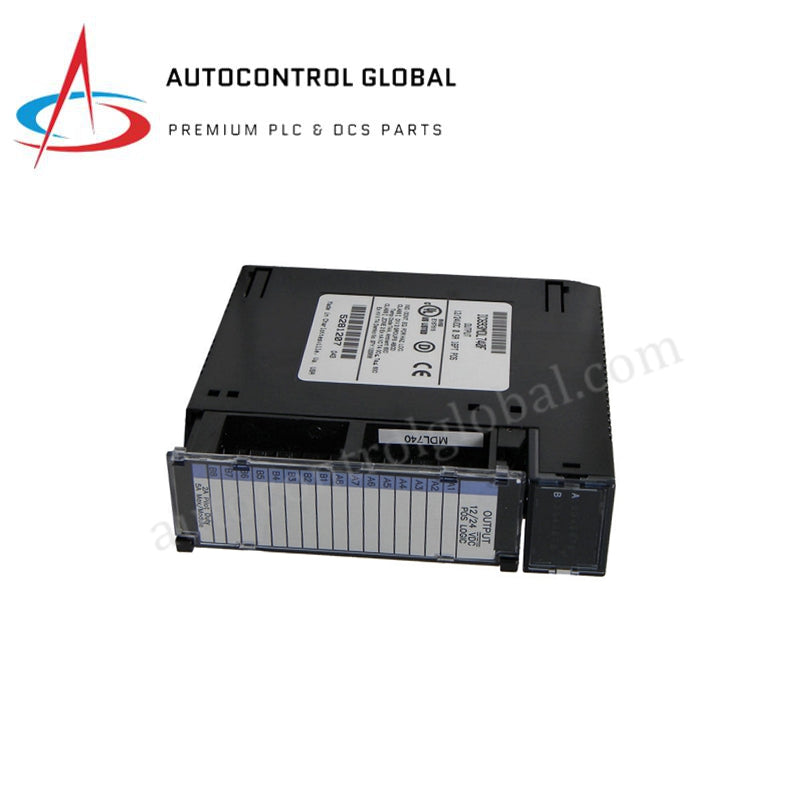

GE 8220-DI-IS-01 Fanuc 16 арналы IS қосқышы, жақындау датчигінің цифрлық кіріс картасы

GE 8220-DI-IS-01 16 арналы дискретті кіріс модулі

Өзіндік қауіпсіз ілмектердегі дискретті күйді бақылауға конфигурацияланған GE 8220-DI-IS-01 (8220-DI-IS дискретті кіріс модулі) тікелей физикалық/электрлік өңдеуді қамтамасыз етеді. 16 арналы бір ұшы ортақ интерфейс қауіпті өріс аймақтарындағы қарапайым құрылғылардың пассивті түйіспелерінен немесе NAMUR DIN19234 жақындық детекторларынан келетін күй сигналдарын өңдейді. Ішкі 1 кОм кедергі арқылы 7,0-ден 9,0 V-ке дейінгі жүктемелік қоректендіру кернеуімен жұмыс істейтін модуль желі ақауларын бақылау арқылы өріс сымдарындағы үзік тізбек (>90 кОм) және қысқа тұйықталу (<100 Ом) жағдайларын анықтайды.

Суффикс құрылымы және модельдер матрицасы

Аппараттық сипаттамалар

Өзіндік қауіпсіздік тосқауылдары және протоколды басу шектері

GE 8220-DI-IS-01 қауіпті газ аймақтарындағы қолжетімді энергияны шектеу үшін өріс терминалдарындағы қосылымдарға тікелей өзіндік қауіпсіздік (Ex i) тосқауылдық оқшаулауды енгізеді. Жерге қосылған стабилитрондық тосқауылдар мен оптикалық оқшаулағыштар өріс сымдары мен ішкі жүйелік магистраль арасында 1500 VDC-ге дейін гальваникалық бөлінуді қамтамасыз етеді. Конфигурацияланатын цифрлық кіріс сүзгісі (0-ден 512 мс-ке дейін 3 мс қадаммен таңдалады) 20 Гц-ке дейінгі импульстерді санау режимдерінде сигналдың таралу уақытын бұзбай, жоғары жиілікті желілік шуды, кернеудің импульстік секірістерін және түйіспелердің дірілін басады.

Жиі қойылатын сұрақтар

Q: Модуль қалыпты ашық түйіспе мен үзілген далалық сымның арасын қалай ажыратады?

A: Кіріктірілген желі ақауын анықтау тізбектері контур импедансын үздіксіз бақылап, далалық контурдың жалпы кедергісі 90 кОм-нан асқанда желінің үзілуі ақауын көрсетеді.

Q: Техникалық қызмет көрсету кезінде картаны қате енгізуге қандай физикалық модульдік кілттеу жол бермейді?

A: Шасси интерфейсінде IS емес сигнал модульдерімен далалық сымдарды қате жалғауға жол бермейтін Module Key Code B1 механикалық туралау істіктері қолданылады.

Q: 8220-DI-IS-01 жүйені сканерлеу циклдері арасында пайда болатын жылдам өтпелі кіріс импульстерін ілмектеп ұстай ала ма?

A: Иә, кіріс арналары күйдің жоғарыдан төменге немесе төменнен жоғарыға ауысуын тіркеп, ұстап тұратын конфигурацияланатын ілмектеу параметрлеріне ие; анықталатын импульстің ең аз ені 45 мс-ке дейін төмендейді.

Далада орнату жөніндегі нұсқаулар

Физикалық құрастыру және далалық сымдарды қосу кезінде мына негізгі инженерлік қадамдарды орындаңыз:

1. Артқы тақшаға енгізу және кілттеу: 42 мм модульді орнына сырғытып, карта құлыптау құлақшалары ілінгенше енгізбес бұрын, артқы тақшадағы қабылдау ұяшығы Module Key Code B1 коды үшін конфигурацияланғанын тексеріңіз.
2. Қауіпті аймақтағы сымдарды бөлу: Меншікті қауіпсіз далалық сымдарды IS емес қуат тізбектерінен бөлек арнайы кабель арналары арқылы кемінде 50 мм физикалық қашықтықпен жүргізіңіз.
3. Экранды жерге қосу: Далалық кабельдердің дренаждық экрандарын шкафқа кіретін нүктедегі белгіленген IS жерге қосу шинасына жалғап, жер тогы контурларын жою үшін бір нүктелі қосылымды сақтаңыз.
4. Желі ақауы резисторларын орналастыру: Қарапайым аппараттық контурларда желінің үзілуі мен қысқа тұйықталу ақауларын анықтауды қамтамасыз ету үшін соңғы желі (EOL) резисторларын құрғақ түйіспелі далалық ажыратқыштарға орнатыңыз.
5. DIN-рельске монтаждың тұрақтылығы: Монтаж сөресінің жақтауы DIN-рельске берік орнатылуын және модуль корпусында электростатикалық зарядтың жиналуын болдырмау үшін кедергісі төмен жерге қосуды қамтамасыз етіңіз.
