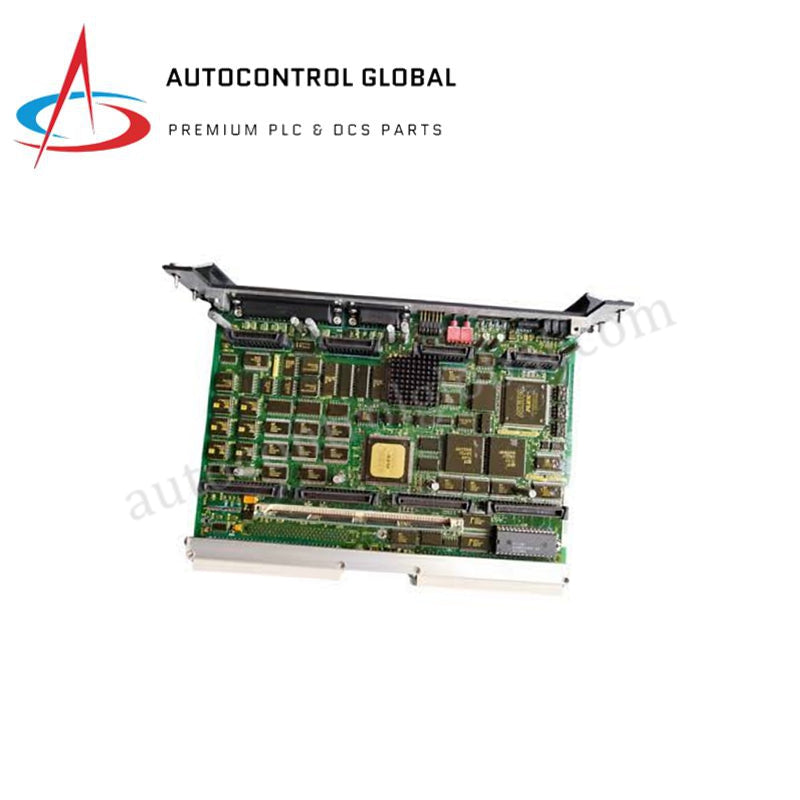

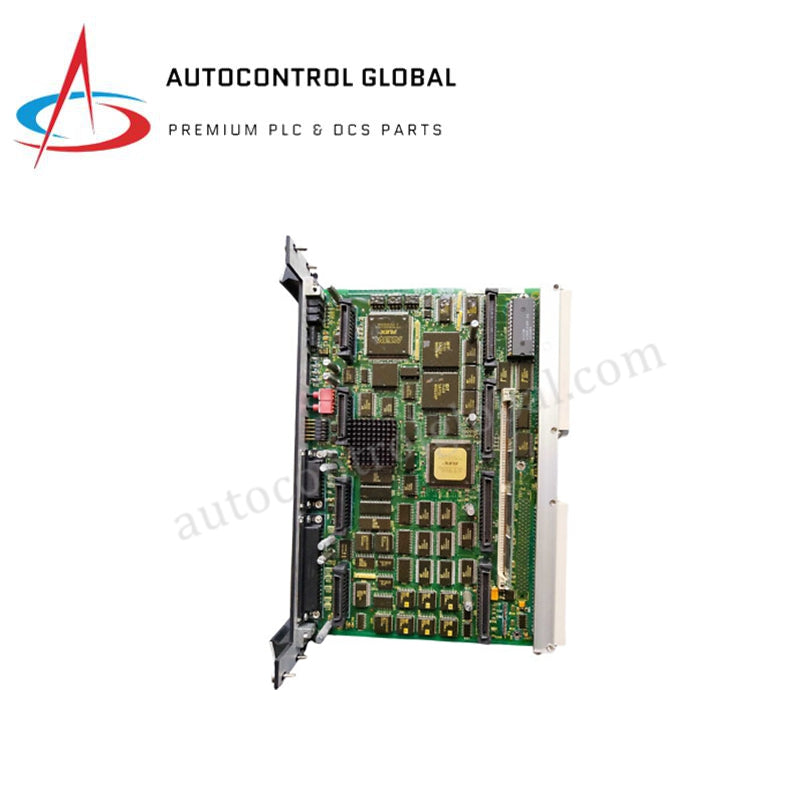

GE DS200ADMAH1AAA Speedtronic Mark V аналогтық модулі
Manufacturer: GE Fanuc
-
Part Number: DS200 ADMAH1AAA
Condition：New with Original Package
Product Type: Аналогты-цифрлық модульдер
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
General Electric DS200ADMAH1AAA Speedtronic Mark V модулі
General Electric DS200ADMAH1AAA модулі, сонымен қатар DS200ADMA аналогты-цифрлық модулі ретінде каталогталған, Mark V Speedtronic басқару платформаларында аналогтық сигналдарды өңдеуге арналған арнайы аппараттық компонент ретінде жұмыс істейді.
Жұрнақтарды талдау және модельдер матрицасы
DS200ADMA базалық моделі аналогты-цифрлық интерфейс платасының негізгі архитектурасын білдіреді. H1AAA жұрнағы функционалдық аппараттық нұсқа мен ревизия деңгейін көрсетеді: H1 функционалдық схема орналасуының тобын, ал AAA нақты компонент сызбасы мен өндірістік ревизия ретін білдіреді.
Аппараттық сипаттамалар
| Параметр | Сипаттамасы |
|---|---|
| Модель | DS200ADMAH1AAA |
| Бренд | General Electric |
| Шыққан елі | АҚШ |
| Салмағы | 0.8 kg |
| Өлшемдері | 120 mm x 100 mm x 20 mm |
| Жұмыс температурасы | -20-дан +65 deg C-қа дейін |
| Қуат тұтынуы | Mark V артқы панелінен алынады (+5 VDC, +-15 VDC) |
| Аналогтық кірістер | 12 арна, +-10 V немесе 0-20 mA (перемычка арқылы таңдалады) |
| Аналогтық шығыстар | 4 арна, +-10 V немесе 4-20 mA, 12 биттік DAC |
| Цифрлық енгізу/шығару | 8 арна, 24 VDC, оптикалық оқшауланған |
| ADC ажыратымдылығы | 16 бит |
| Дискреттеу жиілігі | Әр арнаға 100 kSPS-қа дейін |
| Оқшаулау кернеуі | 1500 V AC (арнадан арнаға / шинаға), 2500 V AC (арнадан жерге) |
Артқы панель шинасының архитектурасы және сигналды кондициялау
Инженерлер DS200ADMAH1AAA модулін 96 істікшелі Euro card edge коннекторы арқылы DSPC процессорының негізгі платасымен тікелей байланысуға арнап жобалаған, бұл VME-DMA параллель шинасы арқылы дерек алмасу жылдамдығын сақтайды. Борттық CPLD логикасы аппараттық дискреттеу аралықтарын, DMA тасымалдарын және үздіксіз өзін-өзі тексеру процедураларын автономды түрде басқарып, негізгі процессордың өңдеу жүктемесін азайтады. Модуль динамикалық аналогтық контурлардағы жер тұйықталулары мен далалық желідегі шу импульстерін жою үшін арналар арасындағы оқшаулауды қолданады. Сонымен қатар автоматтандырылған калибрлеу аппараттық құралдары үздіксіз жұмыс циклдері кезінде нөлдік нүктенің ығысуы мен температуралық ауытқуларды белсенді түрде түзетіп, кері байланыстың дәлдігін сақтайды.
Жиі қойылатын сұрақтар
Сұрақ: DS200ADMAH1AAA модулін физикалық ауыстырғаннан кейін микробағдарламаны қолмен қайта бағдарламалау қажет пе?
Жауап: Аппараттық орнатудан кейін алдыңғы картаның конфигурация параметрлерін қайталау және DSPC хост-процессорымен үздіксіз өзара әрекеттесуді қамтамасыз ету үшін техниктер сақталған EEPROM параметр файлдарын қайта импорттауы керек.
Сұрақ: Күй индикаторлары модульдің алдыңғы панеліндегі белсенді аппараттық ақауларды қалай көрсетеді?
Жауап: Плата алдыңғы панельдегі екі индикатор арқылы бірден көрінетін кері байланысты қамтамасыз етеді: жасыл IMOK LED қалыпты жұмыс күйін білдіреді, ал қызыл FAIL LED логикалық қателер немесе кернеу шегіне қатысты ақаулар анықталған кезде жанады.
Орнату жөніндегі нұсқаулық
Модульді карта ұяшығына орнатпас немесе одан шығармас бұрын статикалық электрден қорғану үшін жерге тұйықтау шараларын орындаңыз. Терминал істікшелерінің майысуын болдырмау үшін 96 істікшелі Euro card edge коннекторының DSPC негізгі платасындағы ұяшықпен дәл түйісетініне көз жеткізіңіз. Бекіту бұрандаларын тиісті тарту моментімен бұрап, физикалық монтаждау жақтауын мықтап бекітіңіз және шасси жеріне сенімді тұтастықты қамтамасыз етіңіз. Орнатудан кейін жүйенің қуат контурларын қайта қоспас бұрын оқшаулау параметрлерін тексеру үшін оқшаулау кедергісін өлшеуді орындаңыз.
