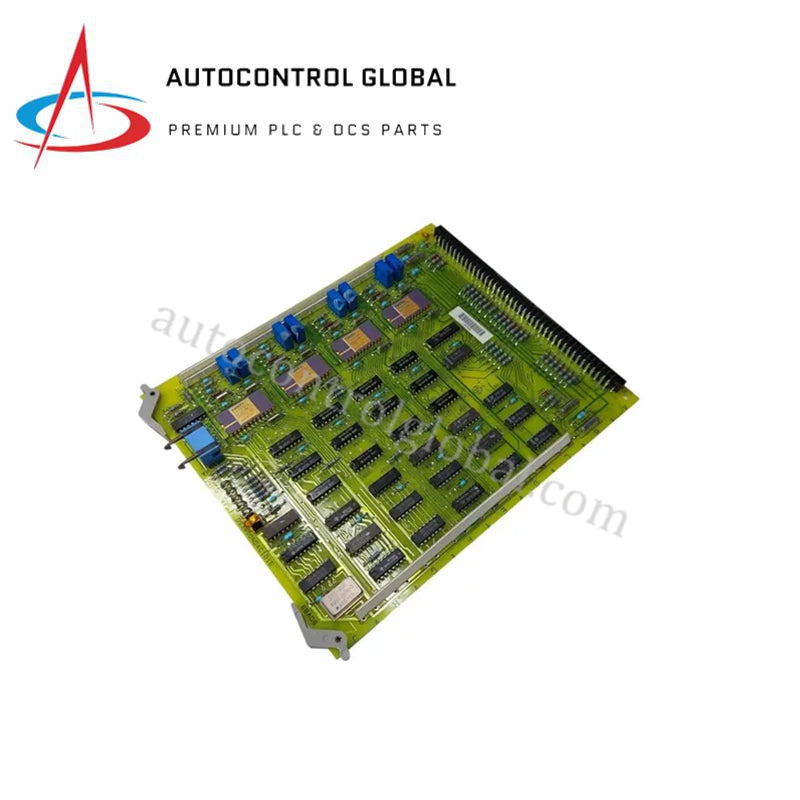

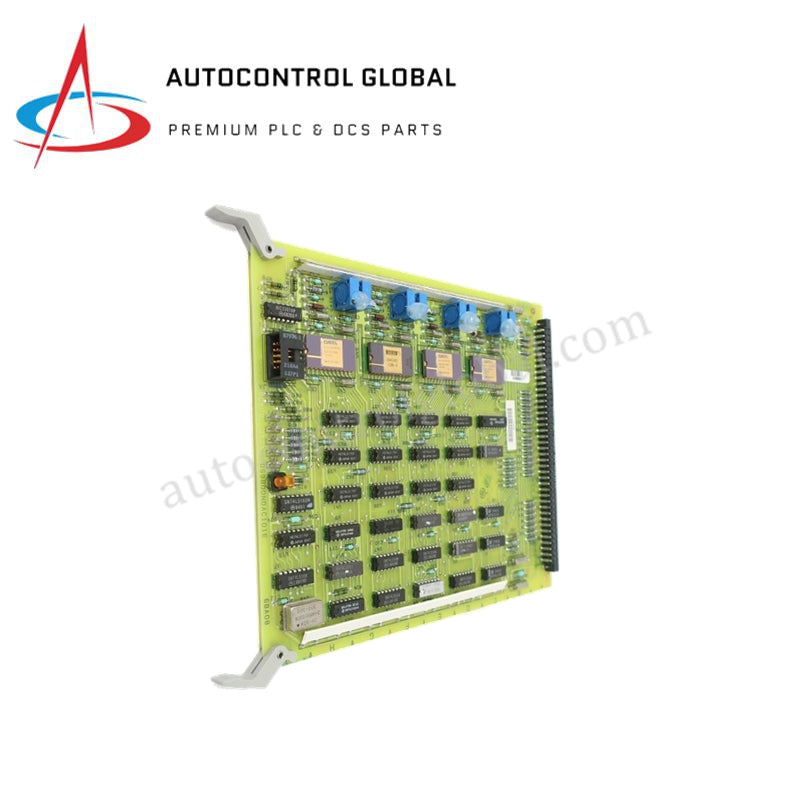

GE DS3800HAFA Speedtronic Mark IV жылдам аналогтық шығыс тақшасы
Manufacturer: GE Fanuc
-
Part Number: DS3800HAFA
Condition：New with Original Package
Product Type: Аналогтық шығыс модульдері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
General Electric DS3800HAFA Speedtronic Mark IV модулі
GE Speedtronic Mark IV турбинаны басқару жүйелеріндегі жылдам әрекет ететін аналогтық контурды басқаруға арналған General Electric DS3800HAFA (DS3800HAFA аналогтық күшейткіш тақшасы) турбина жетектерінің тізбектері арқылы физикалық сигналдарды тікелей орындауды қамтамасыз етеді.
Аппараттық сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | DS3800HAFA |
| Бренд | General Electric (GE) |
| Шығарылған елі | АҚШ |
| Салмағы | 0.12 кг |
| Өлшемдері | 56 мм x 100 мм x 23 мм |
| Жұмыс температурасы | 0-ден 60 градус C-қа дейін (стандартты өнеркәсіптік: -40-тан +85 градус C-қа дейін) |
| Тұтынатын қуаты | Номиналды мәні 8.5 W |
| Шығыс арналары | 4 тәуелсіз аналогтық шығыс |
| Шығыс түрі | +-10 VDC немесе 4-20 mA (перемычка арқылы таңдалады) |
| Жетек мүмкіндігі | Әр арнаға 100 mA-ге дейін (кернеу режимі); 40 mA (ток режимі) |
| Өзгеру жылдамдығы | 10 V/us мәнінен жоғары (кернеу режимі) |
| Өткізу жолағы | DC-ден 10 kHz-ке дейін |
| Ажыратымдылығы | 12 бит |
| Дәлдігі | 25 градус C температурасында толық шкаланың +-0.1 пайызы |
| Орнығу уақыты | Толық шкаланың 0.1 пайызына дейін 20 us-тан аз |
| Гальваникалық оқшаулау | 1500 Vrms оптооқшаулау (логикадан шығысқа) |
Артқы панель шинасының өнімділігі және сигналды кондициялау
DS3800HAFA Mark IV жүйесінің артқы панеліне тікелей қосылып, басқару кідірісін болдырмау үшін детерминирленген байланыс контурларын қамтамасыз етеді. Арналар арасындағы жоғары оқшаулау және енгізу/шығару тығыздығын оңтайлы масштабтау негізінде жасалған бұл схемалық тақша артқы панель шуын немесе жылулық ығысуын енгізбестен жоғары жиілікті сигналдарды өңдейді. Тақша микробағдарламаның flash-үйлесімділігін және тұйық контурлы клапанды орналастыру желілеріндегі нақты уақыттағы орындалуды сақтау үшін арнайы драйвер топологиясымен жабдықталған. Жоғары тығыздықты схемалар мен кіріктірілген жылу таратқыш тығыз орналасқан сөрелердегі ең жоғары жүктеме кезінде үздіксіз жылу бөлінуін қамтамасыз етеді.
Жиі қойылатын сұрақтар
Q: Операторлар DS3800HAFA-дағы жеке арналардың шығыс конфигурацияларын қалай өзгертеді?
A: Инженерлер әр арнаның драйвер схемасының жанында, баспа схемалық тақшасында орналасқан физикалық перемычка блоктарын сөреге орнатпас бұрын өзгерту арқылы шығыс режимдерін +-10 VDC және 4-20 mA арасында ауыстырады.
Q: Артқы панель логикасы мен сыртқы далалық сымдар арасында қандай оқшаулау қорғанысы бар?
A: Оптикалық оқшаулағыштар 1500 Vrms-қа дейінгі оқшаулауды қамтамасыз етіп, далалық желідегі кернеу секірістерінің және жерге тұйықталу контурларының негізгі артқы панель процессорларын зақымдауына жол бермейді.
Нысанда орнату жөніндегі нұсқаулар
Speedtronic карта сөресінен модульді салмас немесе шығармас бұрын, жиек коннекторында доға пайда болмауы үшін артқы панельдегі қуаттың толық ажыратылғанына көз жеткізіңіз. Орнату кезінде түйіспелердің майысып қалуын болдырмау үшін модуль корпусын карта бағыттағыштарының туралау жолдарына мықтап бекітіңіз. Барлық далалық сигнал кабельдерінің экрандарын стандартты 360 градус қысқыш қосылымдарын пайдаланып, корпустың шассиіндегі жерге тұйықтау шинасының бір нүктесіне қосыңыз. Сөре панелі арқылы кедергісіз конвекциялық салқындатуды қамтамасыз ету үшін жылу таратқыштың айналасында кемінде 50 мм бос орын қалдырыңыз.
