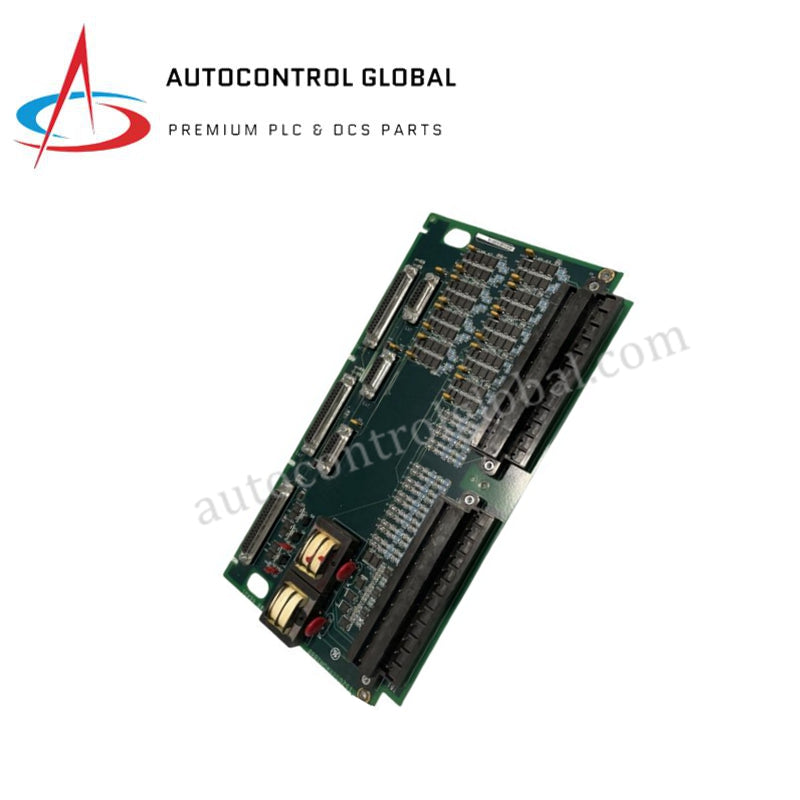

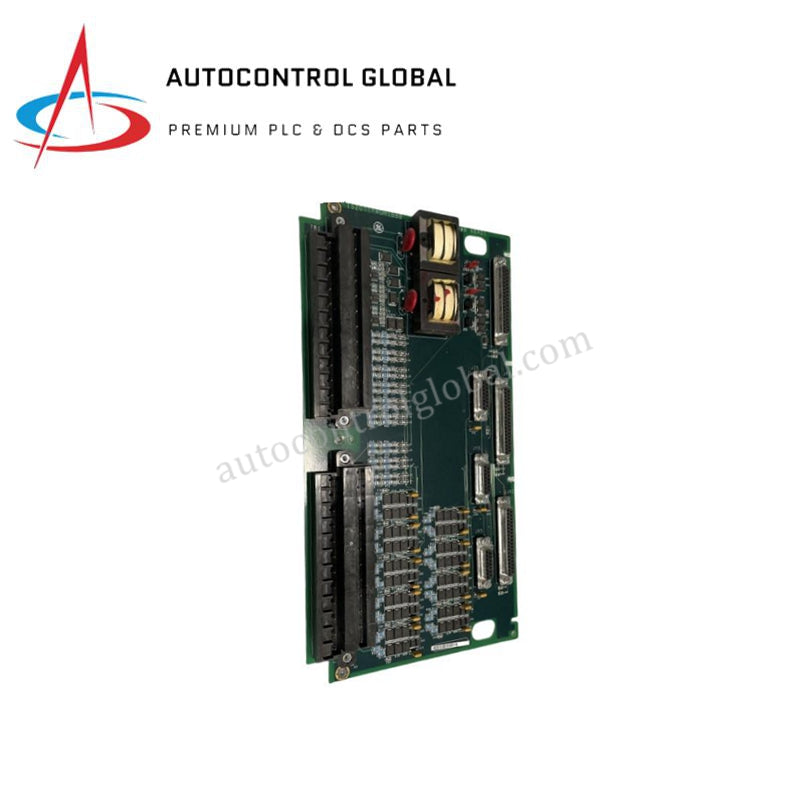

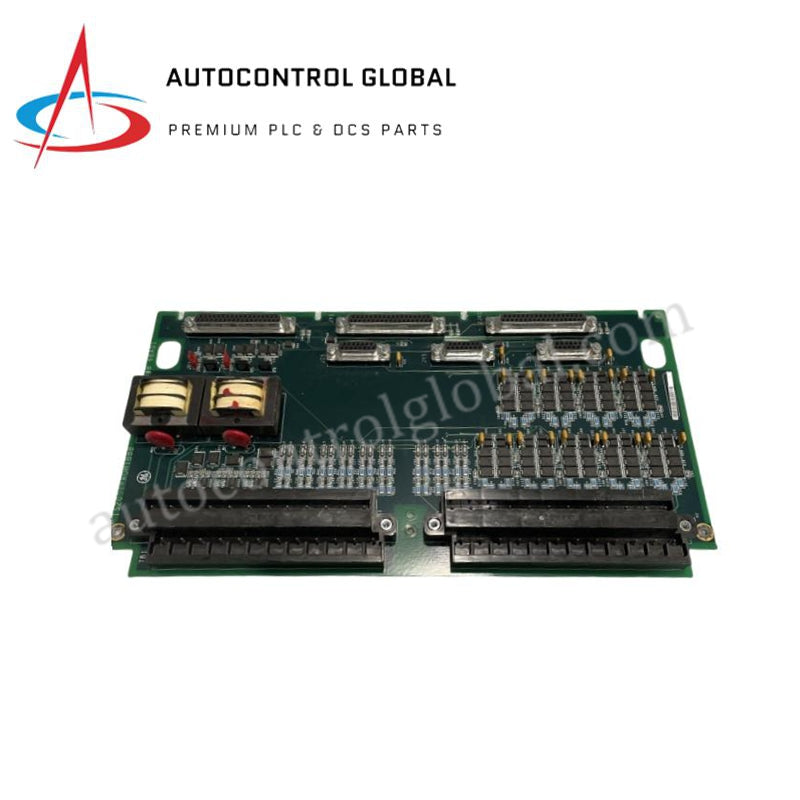

GE IS200TVIBH2B CC Mark VI Speedtronic діріл кіріс тақшасы

GE IS200TVIBH2B CC Mark VI діріл кірісінің терминалдық тақтасы

GE IS200TVIBH2B CC, каталогта IS200TVIB діріл кірісінің терминалдық тақтасы ретінде де көрсетіледі, GE Mark VI турбинаны басқару платформаларында динамикалық сенсор сигналдарын жинау және кондициялау үшін арналған арнайы аппараттық компонент ретінде жұмыс істейді. 6U тақтасы жақындық зондтары мен акселерометрлерге қосылған 8 діріл кірісі арнасын +/-24 VDC кіріс диапазонында бағыттайды. Біріктірілген аналогтық сигнал кондициялауы, белсенді сүзгілеу және арнадан шинаға дейінгі 1500 VDC гальваникалық оқшаулау цифрландыру параметрлерін басқару жүйесінің артқы панелі арқылы жібермес бұрын бастапқы түрлендіргіш сигналдарын өңдейді.

Аппараттық сипаттамалар

Артқы панель шинасы арқылы байланыс жылдамдығы және детерминистік өткізу қабілеті

GE IS200TVIBH2B CC діріл телеметриясын орталық процессорларға жылдам әрі детерминистік түрде жеткізуді қамтамасыз ету үшін Mark VI жүйесінің артқы панель шинасына тікелей қосылады. Аналогтан цифрлыққа түрлендіру тізбектері арналардан алынған үлгілік деректерді контроллердің орындау кадрларымен синхрондайды, осылайша машинаны қорғау контурларында кідірістің жиналуына жол бермейді. Біріктірілген микробағдарлама үйлесімділігі артқы панель арқылы байланыс циклдері кезінде хаттама тұтастығын сақтайды, бұл жүйе шинасының өткізу жолағын өзгертпей, жоғары жиілікті діріл сигналдарын нақты уақытта өңдеуге мүмкіндік береді.

Жиі қойылатын сұрақтар

Q: Біріктірілген LED индикаторлары физикалық контурды тексеруге қалай көмектеседі?

A: Техниктер сигнал жинауды үзбей, алдыңғы панельдегі LED индикаторлары арқылы белсенді арнаның күйін, қуат желілерінің жағдайын және зонд желісінің тұтастығын бақылайды.

Q: Ұзын жақындық зондының сым желілерінде шудың ілінісуін болдырмау үшін қандай сақтық шаралары қажет?

A: Экрандалған бұралған жұп кабельді орнатыңыз, экранның ағызу сымдарын арнайы шкафтың жерге қосу нүктесіне жалғаңыз және оларды жоғары кернеулі айнымалы ток өткізгіштерінен физикалық түрде бөлек ұстаңыз.

Q: Терминалдық тақта әртүрлі түрлендіргіштерден келетін кірістерді бір уақытта өңдей ала ма?

A: Иә, тақтадағы кондициялау тізбектері +/-24 VDC жұмыс диапазонында жеке арналар арқылы құйынды токты жақындық зондтарынан да, пьезоэлектрлік акселерометрлерден де келетін кірістерді өңдейді.

Нысанда орнату нұсқаулары

Терминалдық тақтаны орнату кезінде төмендегі негізгі механикалық құрастыру және сымдарды жалғау талаптарын орындаңыз:

1. Тасымалдаушы тақтаны орнату: Құрастыруды жерге қосу үшін шассимен берік жанасуын тексере отырып, 6U терминалдық тақтаны стандартты бекіту қысқыштары арқылы тірек шкафының қаңқасына орналастырыңыз.
2. Далалық кабельді қосу: Сым қорғағыштары өткізгіштерді шамадан тыс қатайтпай, берік қысып тұруын қамтамасыз етіп, далалық сенсор сымдарын бұрандалы клеммаларға жалғаңыз.
3. Экранды жерге қосу тәртібі: Жерге тұйықталу контурларындағы токтарды жою үшін бір нүктелі жерге қосылымды сақтай отырып, кабельдің ағызу сымдарын тікелей арнайы жерге қосу шинасына бағыттаңыз.
4. Интерфейс кабелін бекіту: Діріл әсерінен ажырап кетудің алдын алу үшін көп істікті артқы панель интерфейсінің таспалы кабельдерін тақтадағы коннекторларға қосып, бүйірлік бекіткіштерді құлыптаңыз.
5. Түрлендіргіштің ығысуын тексеру: Жүйені іске қоспас бұрын жақындық зондтарының белгіленген қоздыру қуатын алатынын растау үшін далалық клеммалардағы тұрақты ток ығысу кернеулерін өлшеңіз.
