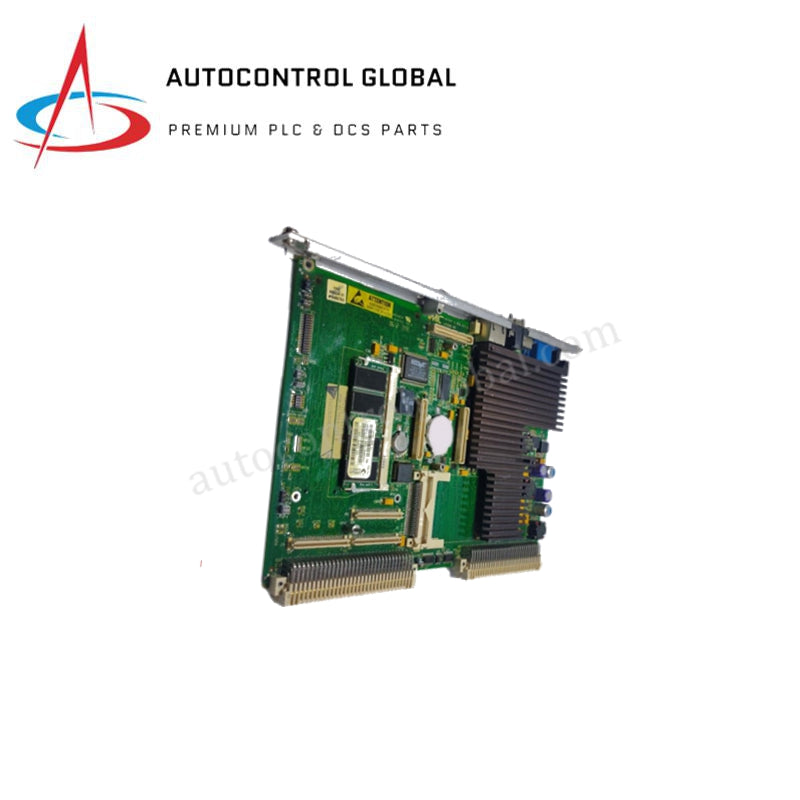

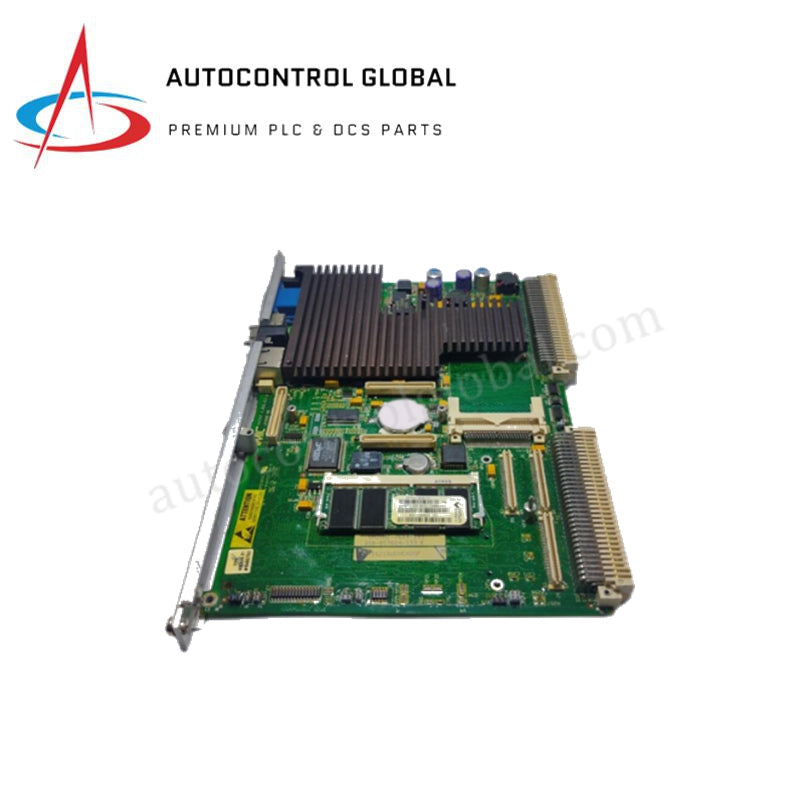

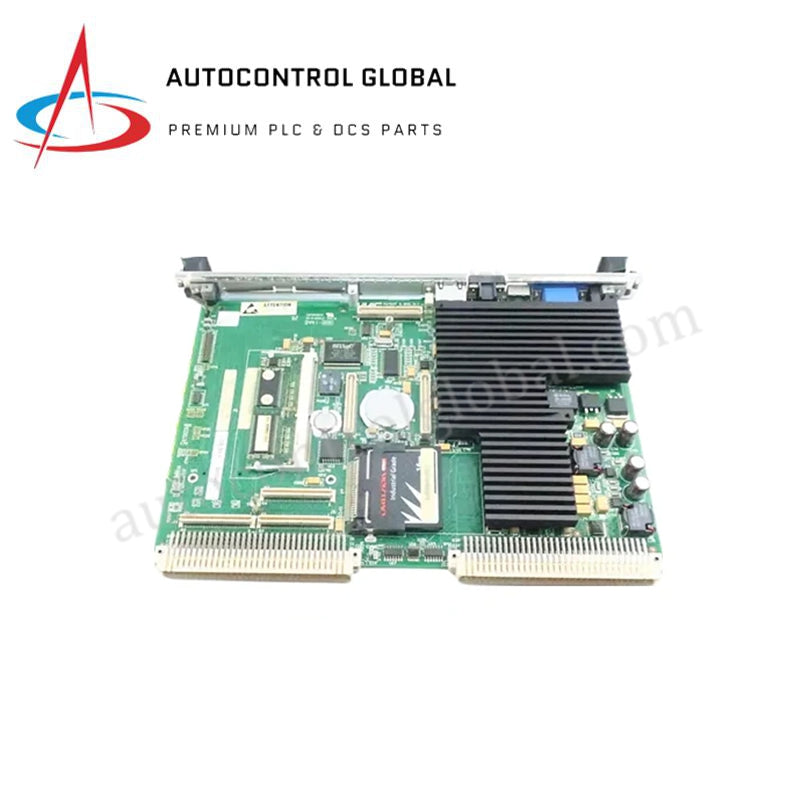

GE IS210AEAAH3BKE Mark VIe аналогтық кеңейту қосалқы тақтасы
Manufacturer: GE Fanuc
-
Part Number: IS210AEAAH3BKE
Condition：New with Original Package
Product Type: Аналогтық кеңейту тақталары
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS210AEAAH3BKE Mark VIe Аналогтық Кеңейту Қосымша Платасы
Mark VIe Speedtronic архитектураларында аналогтық сигналдарды өңдеуге арналған GE IS210AEAAH3BKE (IS210AEAAH3BKE Аналогтық Кеңейту Платасы) көпарналы деректерді жинау және сигналдарды қалыпқа келтірудің тікелей физикалық және электрлік орындалуын қамтамасыз етеді.
Суффикс Түсіндірмесі және Модель Матрицасы
IS210AEAAH3BKE атауы Mark VIe аналогтық кеңейту сериясының аппараттық нұсқасын анықтайды. "IS210" префиксі GE контроллер платформасын білдіреді, ал "AEAA" акронимі Аналогтық Кеңейту Қосымша Платасының функциясын көрсетеді. "H3B" тізбегі негізгі аппараттық буынды белгілейді, ал "KE" суффиксі соңғы өндірістік өзгерісті білдіреді, ол компонент деңгейіндегі оңтайландыруларды енгізіп, қазіргі Mark VIe реттік орнатулардағы электрлік өнімділік тұрақтылығын және интерфейс үйлесімділігін қамтамасыз етеді.
Аппараттық Техникалық Сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | IS210AEAAH3BKE |
| Бренд | GE Mark VIe |
| Шығу Елі | АҚШ |
| Салмақ | 0.22 кг |
| Өлшемдері | 3.8 см x 11.5 см x 4.5 см |
| Жұмыс Температурасы | -40 °C-тан 70 °C-қа дейін |
| Энергия Тұтыну | Бэкплейнге тәуелді |
| Өнімділік | 16-биттік рұқсаттама, +/- 10 В және 4-20 мА диапазондары |
Profinet / EtherNet/IP Детерминистік Желілері
IS210AEAAH3BKE бэкплейн автобусының байланыс жылдамдығын басқарып, аналогтық деректердің негізгі контроллерге синхронды өтуін қамтамасыз етеді. Mark VIe жүйесіндегі микробағдарламаның үйлесімділігі арқасында плата сигналдардың денсаулығын нақты уақыт режимінде диагностикалауды орындай алады, оның ішінде ауқымнан тыс анықтау және кіріс калибрлеу күйі бар. Модуль модульдік кеңейту арқылы I/O тығыздығын масштабтауды қолдайды, күрделі TMR (Үштік Модульдік Қайталанатын) шеңберлерін конфигурациялауға мүмкіндік береді. Бэкплейн арқылы жоғары жылдамдықты сериялы байланыс пайдалану арқылы плата детерминистік уақытты сақтап, аналогтық кіріс үлгілерінің контроллер тапсырмасының сканерлеу интервалына дәл сәйкес келуін қамтамасыз етеді, бұл турбинаны дәл реттеуге мүмкіндік береді.
Жиі Қойылатын Сұрақтар
С: IS210AEAAH3BKE басқару ретіндегі ыстық ауыстыруды қолдай ма?
Ж: Иә, модуль ыстық ауыстыру мүмкіндігін қолдайды, жүйе жұмыс істеп тұрған кезде алаңда ауыстыруға мүмкіндік береді; бэкплейн қосқышының таза екеніне және I/O пакеті конфигурациясының жаңа модуль күйін тануы үшін жаңартылғанына көз жеткізіңіз.
С: Гальваникалық оқшаулау алаңдағы кедергілерден қалай қорғайды?
Ж: Плата әр аналогтық кіріс/шығыс арнасында гальваникалық оқшаулауды қолданады, ол алаң сигналының жалпы жерін жүйе жерінен ажыратады, жерлік контурлардың пайда болуын болдырмайды және контроллер электроникасын жоғары кернеулі өтпелі кернеулерден немесе индукциядан қорғайды.
Алаңда Орнату Нұсқаулары
IS210AEAAH3BKE-ні Mark VIe ретіндегі тиісті ұяға орнатыңыз, бэкплейн қосқышының толық қосылғанына көз жеткізіп, тұрақты сигнал жолын қамтамасыз етіңіз. Жерге қосу үшін беткі панельдің бекітілген бұрандаларын қатайтыңыз, бұл тиімді EMI қорғауы үшін қажет. Аналогтық сенсорларды сәйкес терминал блоктарына қосыңыз, сигнал полярлығын 4-20 мА немесе +/- 10 В кіріс конфигурациясына сәйкес екеніне тексеріңіз. Орнатудан кейін Control System Toolbox арқылы I/O күйін тексеріп, плата I/O иерархиясында дұрыс картаға түсірілгенін және кірістер күтілетін сигнал диапазонында оқылып жатқанын растаңыз, содан кейін процесс бақылауын бастаңыз.
