Жоғары сенімді TMR сандық кіріс/шығыс модулі | GE DS200DTBDG1A

Өнімге шолу

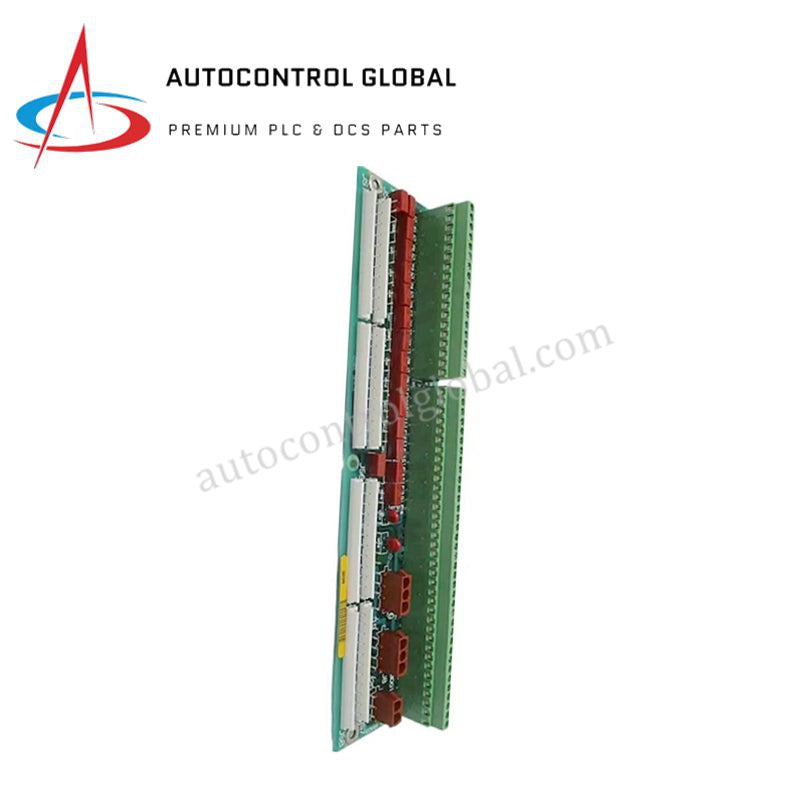

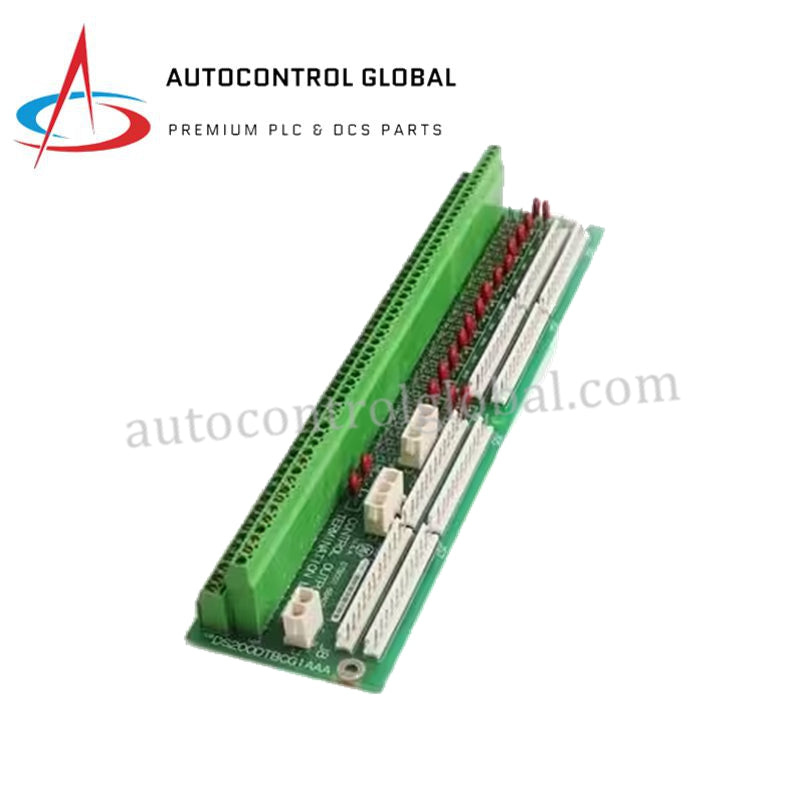

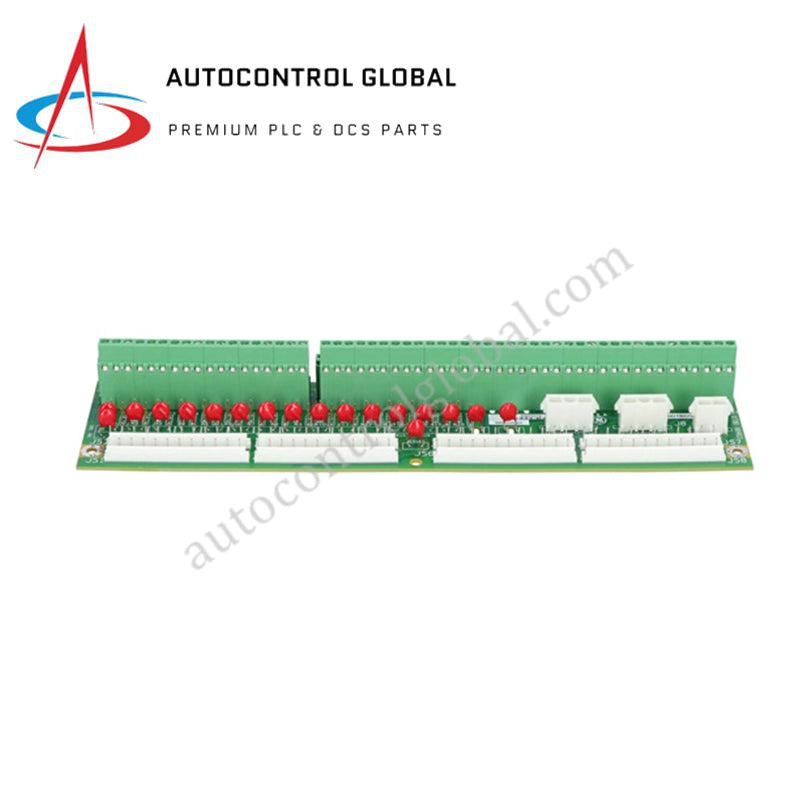

 GE DS200DTBDG1A (DTBD) Speedtronic™ Mark V турбина басқару архитектурасындағы негізгі  сандық терминал тақтасы ретінде қызмет етеді. Бұл жоғары сенімді модуль барлық дискретті алаңдық сигналдардың физикалық қосылу нүктелерін қамтамасыз етеді, турбина жағындағы жабдықтар — мысалы, қысым қосқыштары, шектеу қосқыштары және қосалқы релелер — мен ішкі басқару процессорлары арасындағы интерфейс ретінде әрекет етеді. Сенімді сигнал бағыттау мен электрлік оқшаулау арқылы DTBD тақтасы Mark V жүйесіне маңызды тоқтату логикасы, дабылдар және реттілік мониторингі үшін таза, анықталған күй деректерін жеткізуді қамтамасыз етеді.

Жағдайы: 100% Жаңа, Өндірістік Қаптамада.

Техникалық сипаттамалар

DS200DTBDG1A өнеркәсіптік деңгейдегі терминал блоктарын және тақтадағы кернеу соққысын басу құралдарын пайдалана отырып, негізгі басқару логикасын алаңдық ауытқулардан қорғайды.

Инженерлік артықшылықтар

• Жоғары сенімді сигнал аяқталуы: DTBD тақтасы көптеген сандық алаңдық қосылыстарды бір модульдік ПХБ-ға орталықтандырады. Бұл дизайн ретсіз нүктеден-нүктеге сымдарды құрылымдық аяқтау блоктары мен таспа кабель шығыстарымен ауыстырады, шкаф орналасуын жеңілдетеді және орнату кезінде сымдарды шатастыру қаупін азайтады.

• Артық электрлік оқшаулау: Әр сандық арнада гальваникалық оқшаулау және RC сүзгілеу бар. Бұл компоненттер турбина залындағы алаңдық кабельдер арқылы түсетін электромагниттік кедергілерді (EMI) және жоғары жиілікті шуды бейтараптандырады, «жалған» ауысулар мен шу шыңдарының негізгі процессорларға жетуін болдырмайды.

• TMR артықшылығы: Үштік модульдік артықшылық (TMR) конфигурацияларында DS200DTBDG1A сандық кірістерді R, S және T негізгі модульдеріне параллель бағыттауды қамтамасыз етеді. Бұл аппараттық деңгейде 2-ден 3-ке дауыс беру (2oo3) мүмкіндігін береді, бір ақаулы алаңдық қосқыш немесе кабель үзілуі турбинаның қажетсіз тоқтауына әкелмейді.

• Қауіпсіздік шығыс логикасы: Тақта маңызды қауіпсіздік протоколдарына арналған сенімді релелік драйверлік схемаларды қамтиды. Бұл жүйенің басқару қуаты жоғалған жағдайда да қауіпсіз күйде болуын қамтамасыз етіп, бу және газ турбиналарын сенімді қорғайды.

• Өнеркәсіптік деңгейдегі беріктік: GE DTBD нұсқасын тұрақты дірілге төзімді жоғары ұстағышты бұрандалы терминалдармен жобалады, бұл электр станцияларының ортақ жағдайы. Қатты конструкция ұзақ мерзімді байланыс сенімділігін қамтамасыз етеді және техникалық қызмет көрсетуді азайтады.

Жиі қойылатын сұрақтар

С: DS200DTBDG1A-ны 4-20мА сияқты аналогтық сенсор кері байланысы үшін қолдануға бола ма?

Ж: Жоқ. DTBD тек сандық аяқталу тақтасы болып табылады. Ол дискретті «қосулы/өшірілген» сигналдарды, қосқыш контактілерін және релелік драйверлерді өңдейді. Аналогтық сигналдар (LVDT, термопаралар және т.б.) үшін DS200TBQCG1A сияқты арнайы аналогтық терминал тақтасын пайдалану қажет.

С: DS200DTBDG1ABB-дегі "ABB" сияқты қосымша кодтар нені білдіреді?

Ж: Бұл қосымшалар аппараттық жаңарту деңгейін көрсетеді. DS200DTBDG1A — негізгі функционалдық топ, ал "ABB" нақты компоненттерді жаңарту немесе дизайн өзгерістерін білдіреді. Бұл жаңартулар стандартты Mark V қолданбаларында негізгі G1A модельдерімен кері үйлесімді болып қалады.

С: DTBD негізгі басқару тақталарының интерфейсі қалай жүзеге асады?

Ж: Тақта TCEB (сандық I/O кеңейту) немесе TCCB (ортақ басқару тақтасы) сияқты негізгі модульдерге жоғары тығыздықтағы таспа кабельдері арқылы қосылады. Бұл кабельдер терминал блоктарынан өңделген алаңдық сигналдарды микропроцессорларға логиканы орындау үшін жеткізеді.

С: Бұл терминал тақтасын калибрлеу қажет пе?

Ж: Жоқ. DS200DTBDG1A дискретті сандық сигналдарды (Жоғары/Төмен) өңдейтіндіктен, калибрлеу қажет емес. Техникалық қызмет көрсету терминалдардың қаттылығын мезгіл-мезгіл тексеру және таспа кабель коннекторларын тазалау арқылы төмен кедергілі сигнал жолдарын қамтамасыз етуден тұрады.
