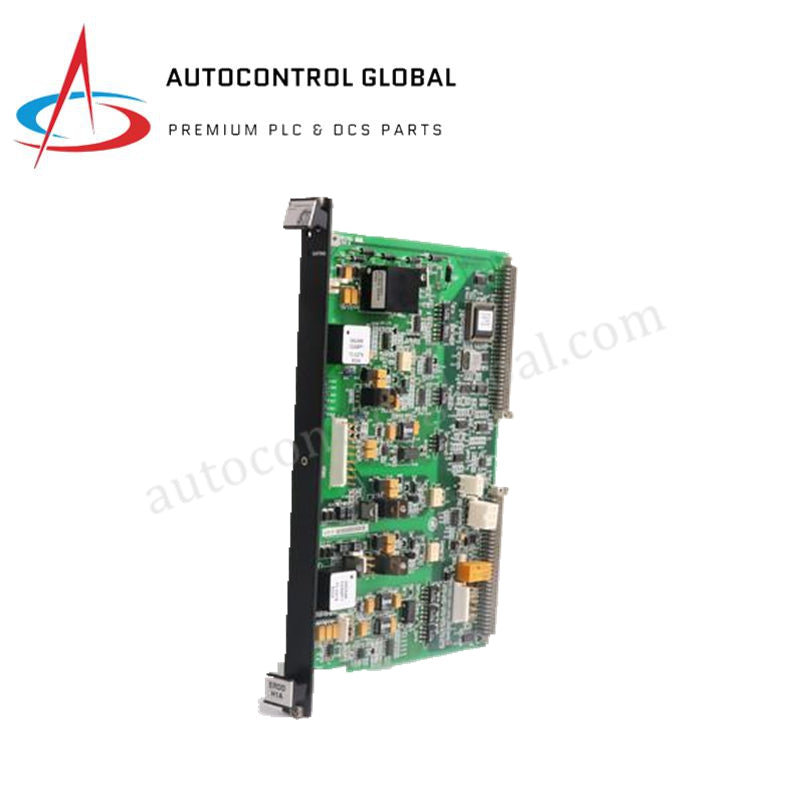

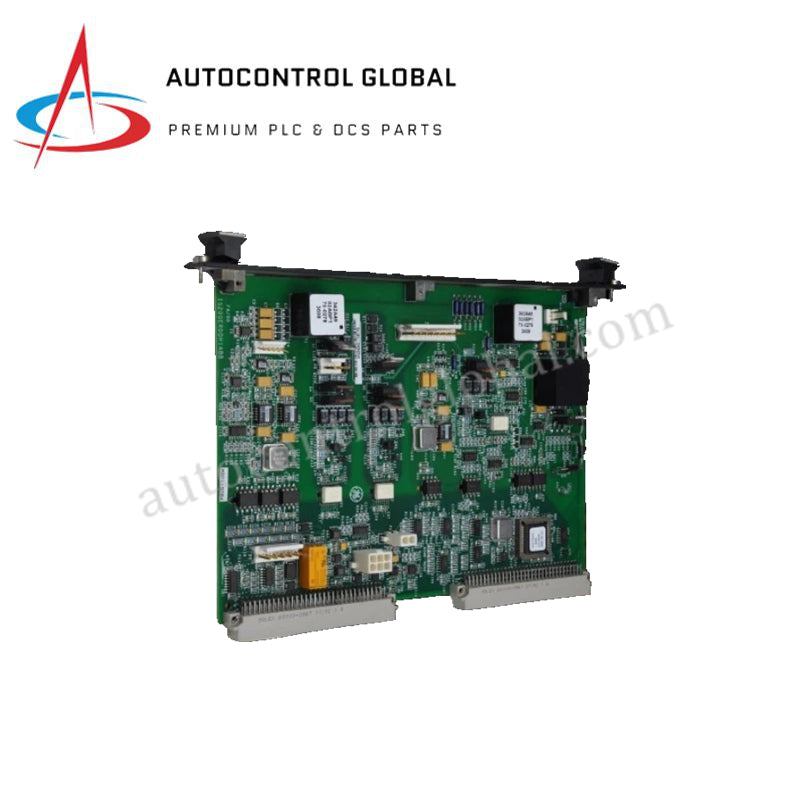

Жоғары жылдамдықты қоздырғыш драйвер PCB | GE Mark VI IS200ERDDH1A

Өнімге шолу

 GE IS200ERDDH1A (ERDD) EX2100 қоздыру басқару жүйесіндегі негізгі қоздырғыш реттегіш драйвер тақтасы ретінде қызмет етеді. Бұл модуль реттегіш басқару логикасы мен қуат қоздырғыш схемалары арасындағы жоғары жылдамдықтағы интерфейс болып табылады. EX2100 реттегіш модульдерінен төмен деңгейлі басқару командаларын қабылдап, ERDD тақтасы осы сигналдарды күшейтіп, өңдеп, қоздырғыш көпірін тиімді басқаруға мүмкіндік береді. Бұл генератордың тұрақты магниттік өрісін қамтамасыз етіп, бу және газ турбиналары үшін кернеуді реттеу мен желіге синхрондауды тікелей қолдайды.

Жағдайы: 100% Жаңа, зауыттық түпнұсқа.

Техникалық сипаттамалары

IS200ERDDH1A жоғары өткізу қабілетті драйвер схемаларын қамтиды, бұл жүктеме өзгерістерінде де сенімді сигнал беруін қамтамасыз етеді.

Инженерлік артықшылықтары

• Жоғары дәлдіктегі сигнал жүргізу: ERDD тақтасы төмен кешігумен күшейту кезеңдерін пайдаланып, реттегіш командаларын көпірді іске қосу сигналдарына аударады. Бұл жылдам жауап генератор кернеуіндегі ауытқуларды болдырмайды және EX2100 жүйесіне желідегі уақытша бұзылыстарға дереу әрекет етуге мүмкіндік береді.

• Сенімді қауіпсіздік логикасы: Қорғаныс схемалары басқару сигналдарының жағдайын бақылайды. Егер тақта шектен тыс жағдайды немесе негізгі реттегішпен байланыс жоғалуын анықтаса, ол шығысты алдын ала анықталған қауіпсіз күйге ауыстырады, бұл генератордың артық қоздырылуын болдырмайды.

• Жоғары электромагниттік тұрақтылық: Турбина залдары айтарлықтай электрлік шуды тудырады. IS200ERDDH1A арнайы PCB орналасуы мен қорғалған компоненттері арқылы ЭМҚ-ны бейтараптандырады, бұл қоздырғыш көпірінің жартылай өткізгіштерінің дәл іске қосылуын қамтамасыз етеді.

• Берік термиялық төзімділік: GE бұл тақтаны толық жұмыс температурасы ауқымында калибрлеу дәлдігін сақтауға жобалаған. Беткі орнатылған компоненттер жоғары қуатты қоздыру шкафының жылу циклдеріне төтеп береді, бұл үздіксіз жұмыс жағдайында ұзақ мерзімді сенімділікті қамтамасыз етеді.

• Қарапайым тіркеу интеграциясы: Тақтаның жұқа 2 см профильі EX2100 басқару тіркесіндегі тығыздықты арттырады. Стандартты артқы тақта коннекторлары жоспарлы тоқтату кезінде жылдам «ыстық-қосалқы» ауыстыруды жеңілдетеді, техникалық қызмет көрсету уақытын азайтады.

Жиі қойылатын сұрақтар

С: IS200ERDDH1A тақтасы IS200EROCH1A шығыс тақтасынан қалай ерекшеленеді?

Ж: ERDD (IS200ERDDH1A) драйвер кезеңі ретінде қызмет етеді, командаларды қабылдап, оларды қуат көпіріне дайындайды. EROC тақтасы соңғы шығыс кезеңі болып табылады, ол өңделген сигналдарды генератор өрісіне жеткізеді. Олар бірге жұмыс істейді, бірақ қоздыру басқару тізбегінде әртүрлі орындарды атқарады.

С: Бұл тақтаны ескі Mark V жүйелерінде қолдануға бола ма?

Ж: IS200ERDDH1A Mark VI және Mark VIe басқару жүйелерімен қолданылатын EX2100 платформасына арнайы оңтайландырылған. Ескі жүйелер үшін артқы тақта мен микробағдарламаның үйлесімділігін тексеру қажет, себебі сигнал деңгейлері Mark V қоздырғыш драйверлерінен өзгеше болуы мүмкін.

С: Орнату кезінде калибрлеу қажет пе?

Ж: Жоқ. Тақта зауытта калибрленген күйде жеткізіледі. EX2100 бағдарламалық қамтамасыз етуі (ToolboxST) күшейту коэффициенттері мен сигнал масштабтауын сандық түрде басқарады, тақта бетінде потенциометрді қолмен реттеуді қажет етпейді.

С: Бұл тақтада «Драйвер қатесі» дабылы не себепті пайда болады?

Ж: Көп таралған себептерге 28В тұрақты ток қорек көзінің төмен кернеуі, көпірге шығатын кабельдердегі қысқа тұйықталу немесе ішкі диагностикалық ақау жатады. Сыртқы сымдар мен ішкі тақта ақауларын ажырату үшін алдыңғы панельдегі күй индикаторларын әрқашан тексеріңіз.
