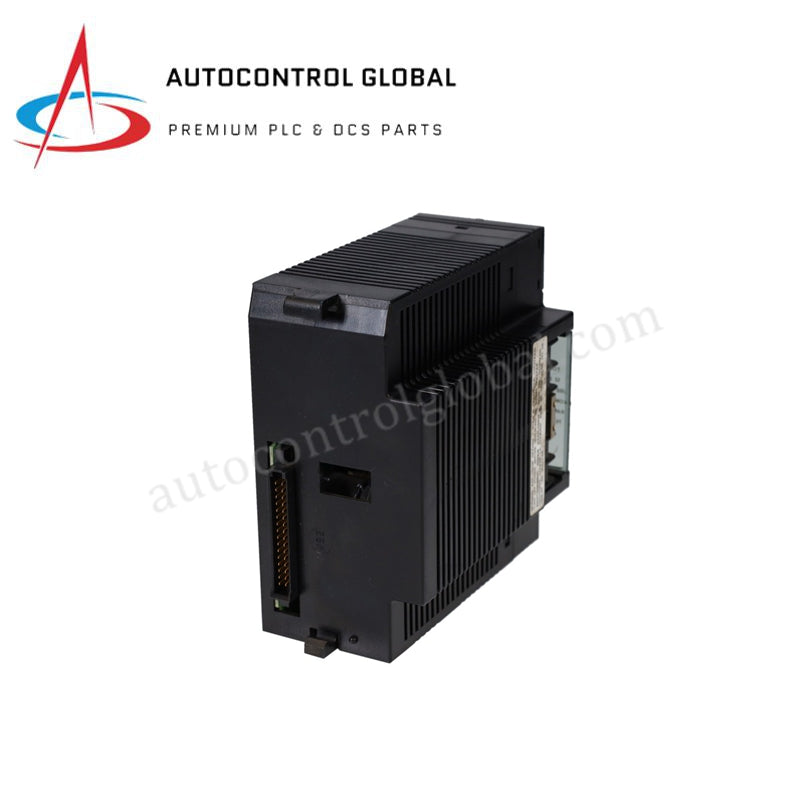

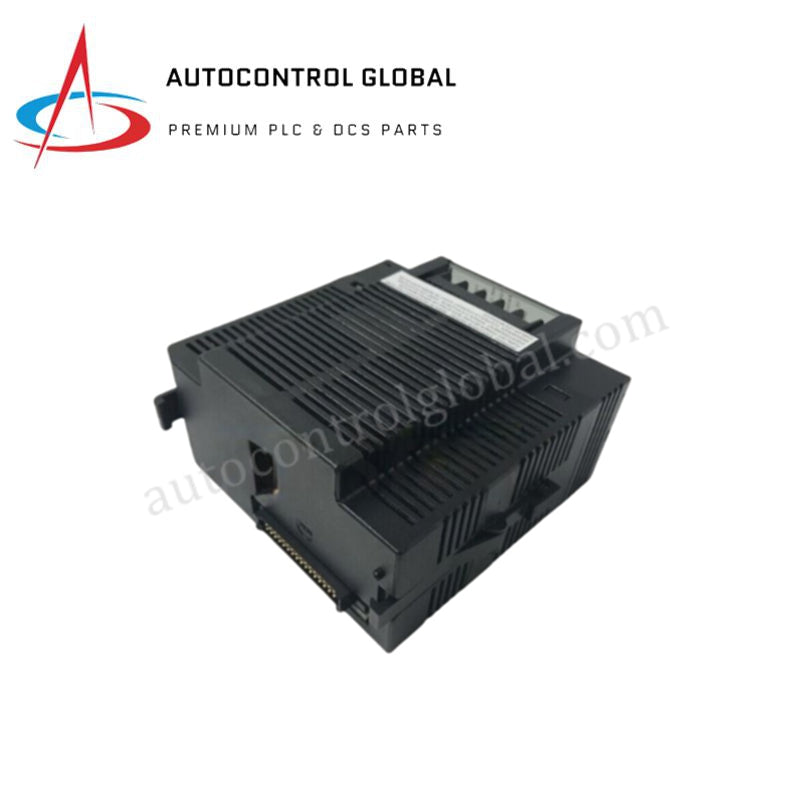

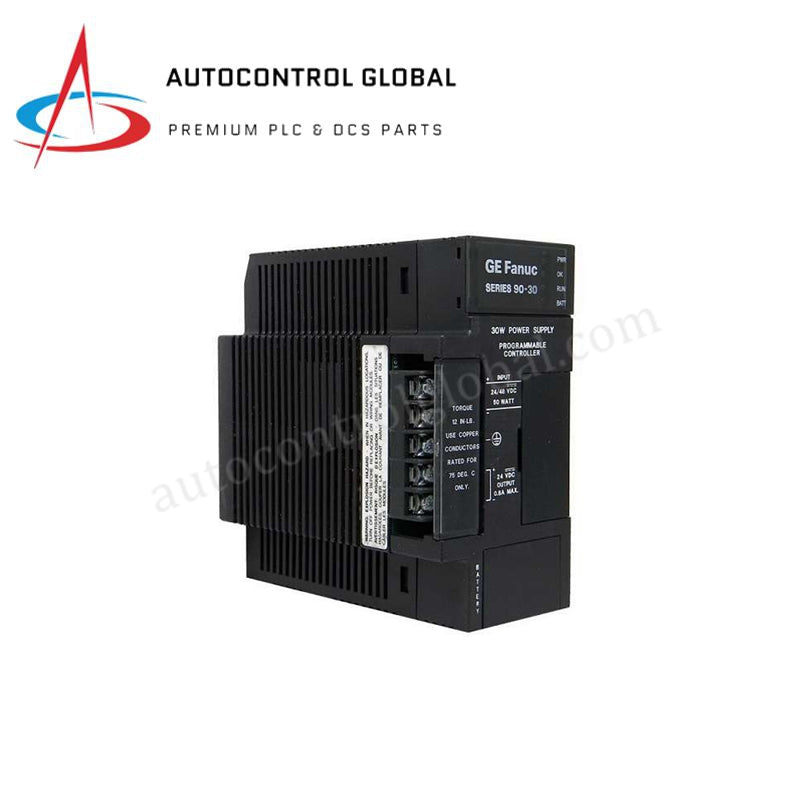

IC693PWR324 GE Fanuc Қуат Қамтамасыз Ету Модулі | Жаңа және Түпнұсқа Қор
Manufacturer: GE Fanuc
-
Part Number: IC693PWR324/Z
Condition：New with Original Package
Product Type: Қуат Қамтамасыз Ету Модульдері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR324 Сериялы 90-30 Қуат Жабдығы Модулі
GE Fanuc IC693PWR324, сондай-ақ IC693PWR324 Қуат Жабдығы Модулі ретінде каталогталған, Series 90-30 PLC платформаларындағы CPU және I/O модульдеріне реттелген тұрақты ток қуатын қамтамасыз ететін арнайы аппараттық компонент ретінде жұмыс істейді.
Аппараттық Техникалық Сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | IC693PWR324 |
| Бренд | GE Fanuc / Emerson |
| Шығу Елі | АҚШ |
| Салмақ | 0.40 кг (0.88 фунт) |
| Өлшемдері | Стандартты Series 90-30 рельстік форм-фактор |
| Жұмыс Температурасы | 0-ден 60 градус Цельсийге дейін |
| Қуат Тұтыну | Максимум 90 VA кіріс / 30 Ватт шығыс қуаты |
| Кіріс Кернеу Ауқымы | 100-240 Вольт AC (Номиналды 120/240 VAC авто-диапазон) / 125 VDC |
| Кіріс Жиілігі Ауқымы | 47-63 Гц |
| Ішкі Тұрақты Ток Шығыстары | +5 VDC, +12 VDC, -12 VDC |
| Максималды Шығыс Ток | +5 VDC @ 3.0 A; +12 VDC @ 2 A; -12 VDC @ 1 A |
| Қосымша Реле Шығысы | 24 VDC |
| Максималды Қуат Қосылу Токы | Максимум 4 Ампер |
| Изоляция Кернеуі | 1500 VAC |
| Тербеліс / Шуды | 50 мВ |
| Диагностикалық Интерфейс | Қосылған RS-485 сериялы порт |
| Күй Көрсеткіштері | Қуат күйі мен ақауларды бақылау үшін 4 LED |
| Сақтау Температурасы | -40-тан 85 градус Цельсийге дейін |
Арқа тақтасының автобусының өнімділігі және микробағдарламаны жаңарту үйлесімділігі
IC693PWR324 стандартты Series 90-30 негіз тақтасының сол жақ ұясына тікелей орнатылады, ішкі мыс тарату желілері арқылы сүзгіден өткен тұрақты ток рельстерін қамтамасыз етеді. Шығыс сатылары жүктеме ауытқуларын реттеп, тербеліс кернеуінің артқы тақта автобусының байланыс жылдамдығын I/O орындау шыңында төмендетуіне жол бермейді.
Қуат жабдығы аналогтық және ауыспалы компонент ретінде жұмыс істегенімен, ақылды модульдермен толық үйлесімділік үшін рельсте микробағдарламаны жаңарту үйлесімділігі қажет. 30 Ватт шегінен асып кеткенде тұрақсыз логикалық кернеу жанына орналасқан CPU немесе желілік модульдердің жад микробағдарламасының бұзылуына әкеліп, жүйенің іске қосылуында құлыпталуларға немесе жергілікті RS-485 сериялы желідегі байланыс үзілуіне себеп болуы мүмкін.
Жиі Қойылатын Сұрақтар
С: IC693PWR324 термиялық шамадан тыс жүктемелер мен қысқа тұйықталуларды қалай басқарады?
Ж: Модуль кіріктірілген электрондық шамадан тыс кернеу, шамадан тыс ток және термиялық қорғау тізбектеріне ие. Егер өріс жағындағы сымдарда ақау немесе қатты жоғары температура жағдайы орын алса, модуль ішкі тұрақты ток рельстерін өшіріп, қосылған өңдеу құрылғыларын қорғайды және оқиғаны диагностикалық LED индикаторларында тіркейді.
С: Бұл қуат жабдығы модулін рельс белсенді болған кезде ыстық ауыстыруға бола ма?
Ж: Жоқ. Series 90-30 негіз тақтасының архитектурасы ыстық ауыстыруға мүмкіндік бермейді. Қуат жабдығы модулін алып тастамас бұрын немесе орнатпас бұрын кіріс AC желісінің қуатын физикалық ажыратып, құлыптау қажет, бұл артқы тақта терминалдарында электрлік доғалардың пайда болуын болдырмау үшін.
С: Қуат жабдығы корпусының кіріктірілген RS-485 сериялы портының қызметі қандай?
Ж: Сериялы порт модуль рельсте отырғанда CPU бағдарламалау және конфигурация қызметтеріне тікелей аппараттық байланыс ұсынады. Бұл порт жергілікті бағдарламалаушы құрылғыларға немесе адам-машина интерфейстеріне SNP протоколдарын пайдаланып қосылуға мүмкіндік береді.
Өріс орнату нұсқаулары
- Негіз тақтасына орнату: Негізгі AC қуат тарату блогының қуаты өшірілгенін тексеріңіз. Қуат жабдығы корпусының модулін негіз тақтасының арнайы сол жақ ұясына сырғытып енгізіңіз, артқы табақшалар шассидің рамасына бекітілгенін тексеріп, механикалық бекіту бұрандаларын қатайтыңыз.
- Қуат желісін жерге қосу: Кіріс AC желілерін (120/240 VAC) максималды қосылу токтарына сәйкес сым қалыңдығымен жалғаңыз. Қауіпсіздік жерге қосу сымын модуль терминалдарындағы арнайы жерге қосу бұрандасына тікелей жалғаңыз.
- Құбырларды бөлу: Кіріс жоғары кернеулі AC желілерін төмен кернеулі тұрақты ток I/O сымдары мен RS-485 байланыс желілерінен алшақ орналастырыңыз, бұл артқы тақта электроникасына электрлік шудың енуін болдырмау үшін.
- Конвекциялық аралықтар: Series 90-30 рельстік құрылымының айналасында стандартты тігінен және көлденең аралықтарды сақтаңыз, бұл модуль корпусының төменгі және жоғарғы желдету тесіктері арқылы ауа еркін қозғалуына мүмкіндік береді.
