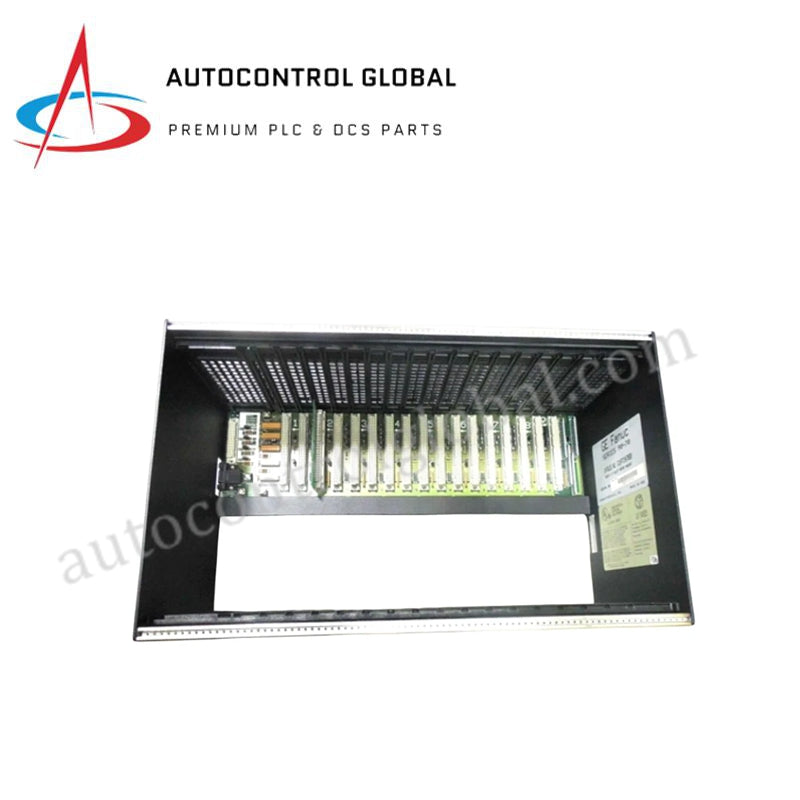

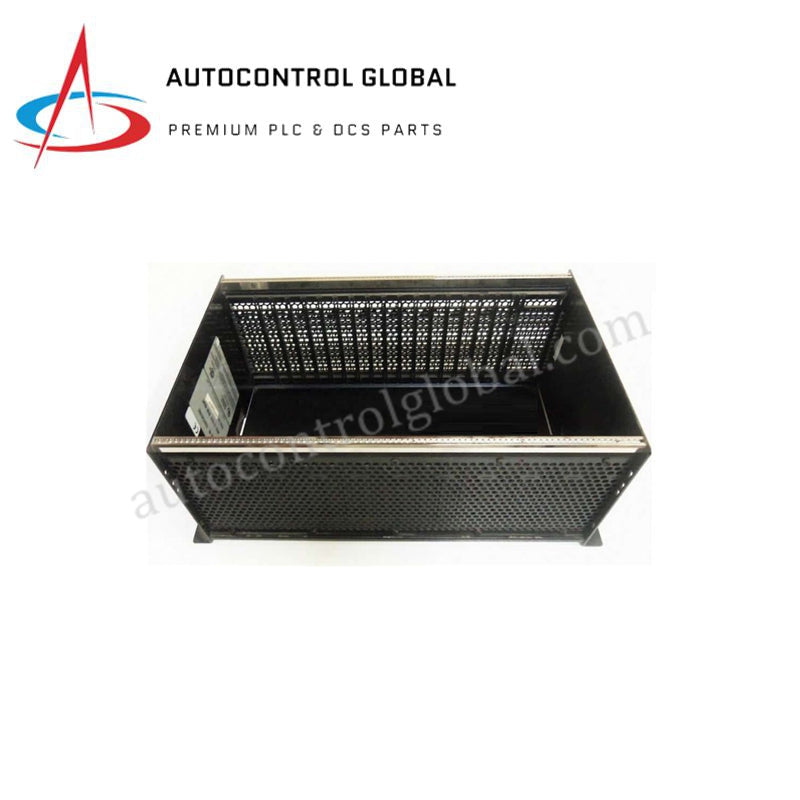

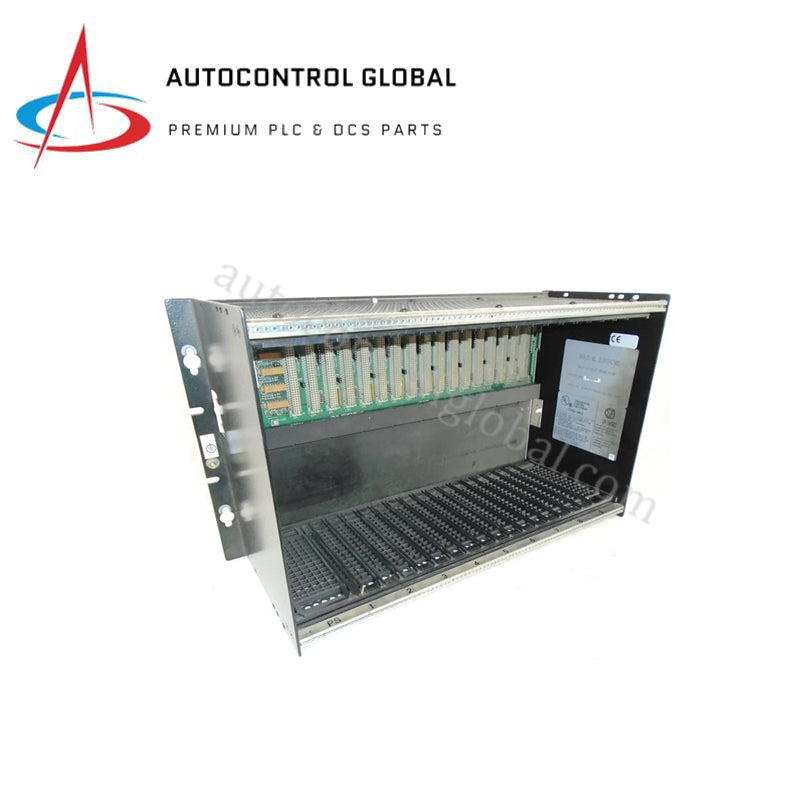

IC697CHS782 GE Fanuc Series 90-70 VME интеграторлық сөресі
Manufacturer: GE Fanuc
-
Part Number: IC697CHS782
Condition：New with Original Package
Product Type: PLC сөрелері
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC697CHS782 Series 90-70 артқы монтаждалатын VME интеграторлық тіреуі
GE Fanuc IC697CHS782, сондай-ақ каталогта IC697CHS782 артқы монтаждалатын VME интеграторлық тіреуі ретінде көрсетіледі, GE Fanuc Series 90-70 PLC платформаларында механикалық корпусты орналастыруға, артқы жазықтық шинасы сигналдарын таратуға және тұрақты ток қуатын бағыттауға арналған арнайы аппараттық компонент ретінде жұмыс істейді.
Аппараттық сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | IC697CHS782 |
| Бренд | GE Fanuc / Emerson |
| Шыққан елі | Америка Құрама Штаттары |
| Салмағы | 6,24 кг (13,75 фунт) |
| Өлшемдері | Тереңдігі 10 дюйм болатын панельдік шкафтың ішіне орнатылады |
| Жұмыс температурасы | -20-дан 60 °C-қа дейін |
| Энергия тұтынуы | Пассивті шасси (қуат орнатылған қуат көзі арқылы таратылады) |
| Слоттар сыйымдылығы | 17 слот + қуат көзіне арналған 1 арнайы слот |
| Слоттар аралығы | 0,8 дюйм |
| Модульдермен үйлесімділігі | IC697 2 слотты модульдері және үшінші тараптың 1 слотты VME модульдері |
| Салқындату әдісі | Табиғи конвекция (қосымша желдеткіш жинағын орнатуға болады) |
| Монтаждау түрі | Артқы панельге монтаждау |
| Салыстырмалы ылғалдылық | 5–95%, конденсациясыз |
Өнеркәсіптік контроллер архитектурасы және шина желісінің сипаттамалары
Бұл VME интеграторлық тіреуі 17 карта слотындағы жоғары жылдамдықты артқы жазықтық шинасы байланысын қамтамасыз етіп, орнатылған процессорлар, байланыс интерфейстері және енгізу/шығару модульдері арасындағы сигнал тұтастығын сақтайды. Жүйе архитектурасы стандартты 2 слотты IC697 модульдеріне де, үшінші тараптың 1 слотты VME аппараттық құралдарына да қолдау көрсету арқылы енгізу/шығару тығыздығын кеңейтуге мүмкіндік береді. Артқы жазықтықтың құрылымы барлық қосылған кеңейту карталары бойынша тұрақты 5 VDC қуат тарату желілерін сақтап, микробағдарламаның флеш-жадымен үйлесімділігін және детерминистік орындалуды қамтамасыз етеді.
Жиі қойылатын сұрақтар
С: Артқы жазықтық архитектурасы қуат қосулы кезде енгізу/шығару модульдерін ыстық ауыстыруды қолдай ма?
Ж: Жоқ, VME шина желісіндегі электр доғасының пайда болуын және логикалық деректердің бұзылуын болдырмау үшін модульдерді орнату немесе алу тіреудің артқы жазықтық шинасына қуат беретін негізгі қуат көзін ажыратуды талап етеді.
С: Тығыздығы жоғары шкафтарда табиғи конвекция жеткіліксіз болса, қосымша ауа ағыны қалай қамтамасыз етіледі?
Ж: Жүйе интеграторлары жоғары қуат тығыздығы бар карталар арқылы ауа қозғалысын күшейту үшін шасси қаңқасына тікелей үстіңгі немесе астыңғы жағына орнатылатын қосымша желдеткіш жинағын орната алады.
С: Бұл шасси процессордың резервтелген артқы жазықтық конфигурацияларын қолдай ма?
Ж: Жоқ, IC697CHS782 шасси архитектурасы процессордың қосарланған резервтелген артқы жазықтық конфигурацияларын қолдамайды.
Монтаждау жөніндегі нұсқаулар
Тиісті механикалық бекіткіштерді пайдаланып, шассиді тереңдігі кемінде 10 дюйм болатын шкафтың ішіндегі тегіс тік панельге орнатыңыз. Табиғи конвекциялық салқындатуға кедергі келтірмеу үшін тіреудің үстінде және астында кемінде 75 мм бос тік кеңістік қалдырыңыз. Шассидегі арнайы қорғаныш жерге тұйықтау шпилькасын қысқа, кедергісі төмен мыс таспа арқылы негізгі шкафтың жерге тұйықтау шинасына тікелей жалғаңыз. Қуат көздері мен кеңейту модульдерін орнатқан кезде, алдыңғы бекіту бұрандаларын қатайтпас бұрын карта бағыттағыштарының туралау істіктері артқы жазықтық коннекторларына толық кіргенін тексеріңіз.
