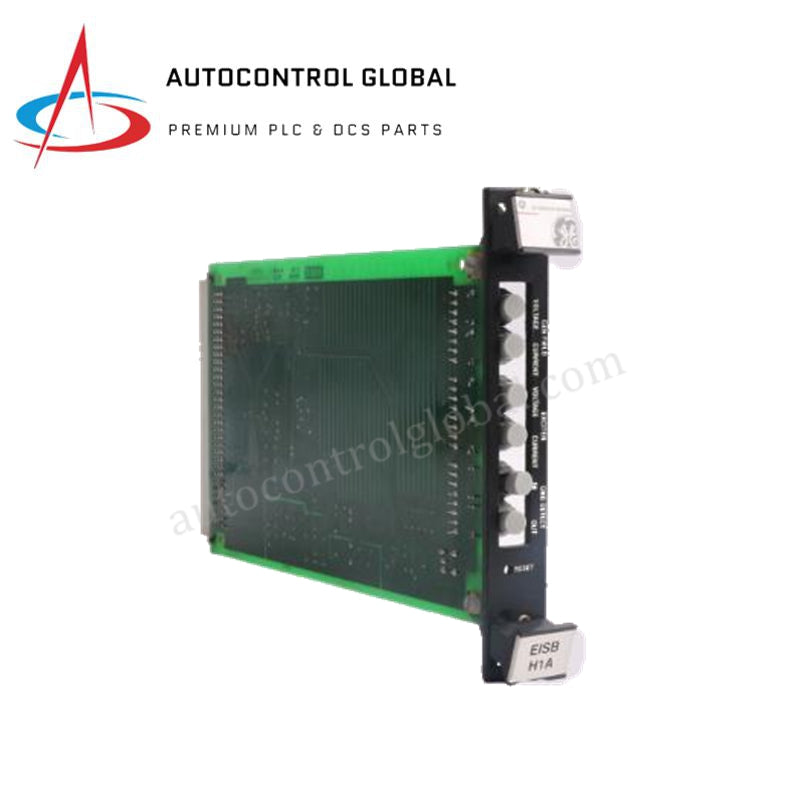

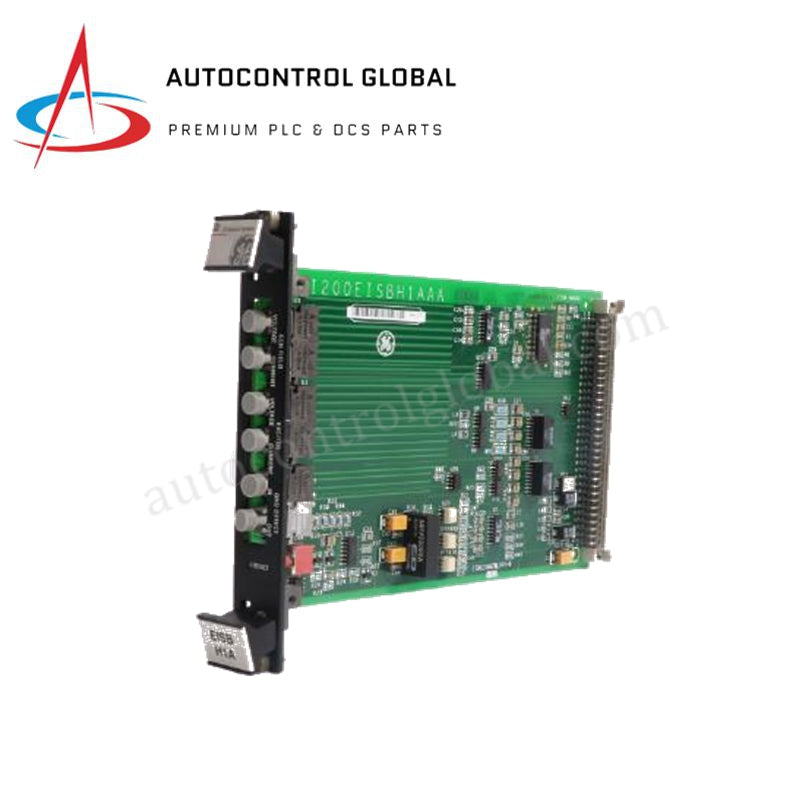

IS200EISBH1A GE Mark VI қоздырғышы ISBus байланысы

Өнім Сипаттамасы

 IS200EISBH1A (қайта қарау IS200EISBH1AAC) — General Electric компаниясы әзірлеген EX2100 қоздыру басқару жүйесіне арналған маңызды Exciter ISBus (EISB) байланыс тақтасы. Бұл тақта негізгі деректер тасымалдау интерфейсі ретінде қызмет етеді, M1 (Master 1), M2 (Master 2) және C (Core) басқару модульдері арасында жоғары жылдамдықты байланыс орнатады. Оның архитектуралық рөлі — қоздыру жүйесі бойынша дәл синхрондау мен артықшылықты басқаруды қамтамасыз ету, басқару ядролары арасында үздіксіз ауысуды жүзеге асырып, турбина генераторының тоқтап қалуын болдырмау.

 IS200EISBH1A жоғары өнімділікке ие талшықты-оптикалық кері байланыс циклдарымен жабдықталған, олар DSPX (Цифрлық Сигнал Процессоры) модульдерімен тікелей байланысады. Бұл оптикалық байланыс электрлік оқшаулау мен жоғары жылдамдықты телеметрияны қамтамасыз етеді, ол қоздырғыш көпірінің драйверінің нақты уақыттағы жұмысын бақылау үшін маңызды. Тақтада 16 сандық және 4 аналогтық кіріс арнасы үшін арнайы сигнал өңдеу функциялары бар, бұл оны турбина басқару шкафындағы диагностикалық деректерді жинау үшін әмбебап орталыққа айналдырады.

Техникалық Сипаттамалар

• Модель Атауы: IS200EISBH1A / IS200EISBH1AAC

• Басқару Жүйесі Сериясы: EX2100 Қоздыру / Mark VI Speedtronic

• Байланыс Интерфейсі: Меншікті жоғары жылдамдықты ISBus протоколы

• Ядро Байланысы: M1, M2 және C артықшылықты басқару модульдерін қолдайды

• Кері Байланыс Механизмі: DSPX модульдерімен байланыс үшін біріктірілген талшықты-оптикалық порттар

• Кіріс Конфигурациясы: 16 сандық арна / 4 аналогтық арна, сигналдарды өңдеумен

• Аппараттық Профиль: Суб-рейкке орнатуға арналған төмен профильді баспа платасы

• Өлшемдері: 20 мм x 186 мм x 127 мм (Ыңғайлы өнеркәсіптік форм-фактор)

• Жұмыс Температурасы: -20 °C-тан +60 °C-қа дейін (Стандартты өнеркәсіптік диапазон)

• Сақтау Температурасы: -40 °C-тан +85 °C-қа дейін

• Шығу Елі: Америка Құрама Штаттары

• Салмағы: 0.12 кг (қорапсыз) / 0.35 кг (қапталған)

• Сәйкестік: IEC 61326-1 EMC стандарттары, ауыр өнеркәсіптік ортаға арналған

Қолдану және Жүйелік Стратегия

 IS200EISBH1A қоздыру басқару шкафында стратегиялық түрде орнатылады, әдетте негізгі процессорлардың астында орналасып, көпір драйверлеріне қысқа кабельдік қосылымды жеңілдетеді. Электр станциялары жағдайында бұл тақта «қызу-резерв» артықшылық жүйесінің негізі болып табылады. ISBus деректер ағынын үздіксіз ұстап тұра отырып, EISB тақтасы артықшылық контроллерлердің белсенді контроллердің күй айнымалыларымен мінсіз синхрондалуын қамтамасыз етеді, бұл кез келген ядро ауысуын генератордың қоздыру өрісіне кедергісіз және бірден жүзеге асырады.

Жиі Қойылатын Сұрақтар

EISB тақтасындағы талшықты-оптикалық порттардың қызметі қандай?

Талшықты-оптикалық порттар көпір драйверлерінен DSPX-ке кері байланыс сигналдары үшін шудан қорғалған жолды қамтамасыз етеді. Бұл генератордан келетін жоғары кернеулі соққылар немесе электромагниттік кедергілер (EMI) Mark VI/EX2100 жүйесінің сезімтал басқару логикасына әсер етпеуін қамтамасыз етеді.

IS200EISBH1AAC ескі H1A нұсқасын ауыстыра ала ма?

Иә,  IS200EISBH1AAC артқа үйлесімді қайта қарау болып табылады. "AC" қосымшасы әдетте бастапқы  IS200EISBH1A спецификациясының физикалық өлшемі мен функционалдық логикасына әсер етпейтін кішігірім компоненттік оңтайландырулар немесе өндіріс процестерінің жақсартуларын білдіреді.
