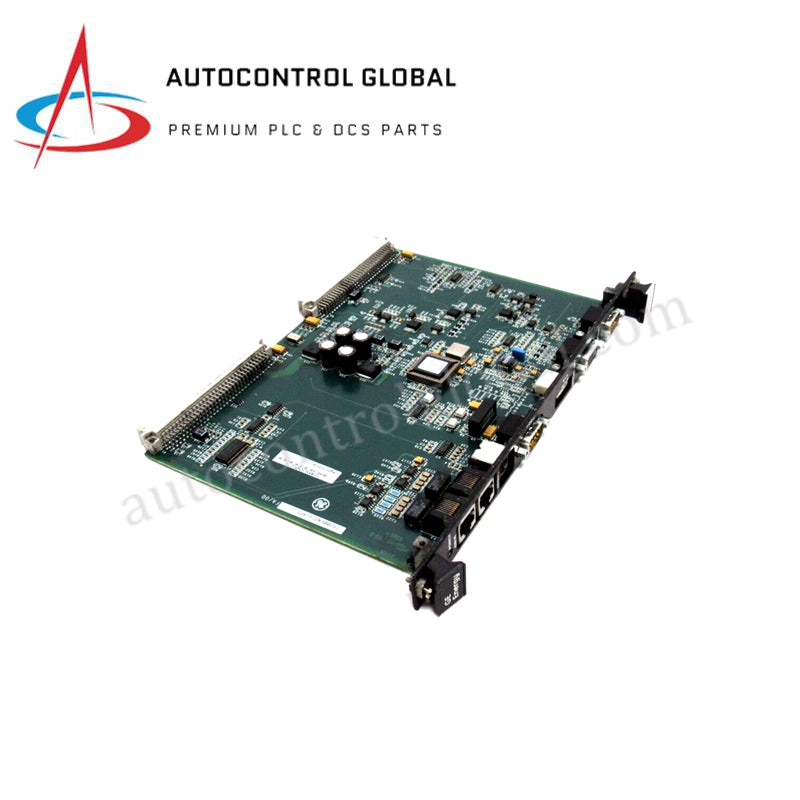

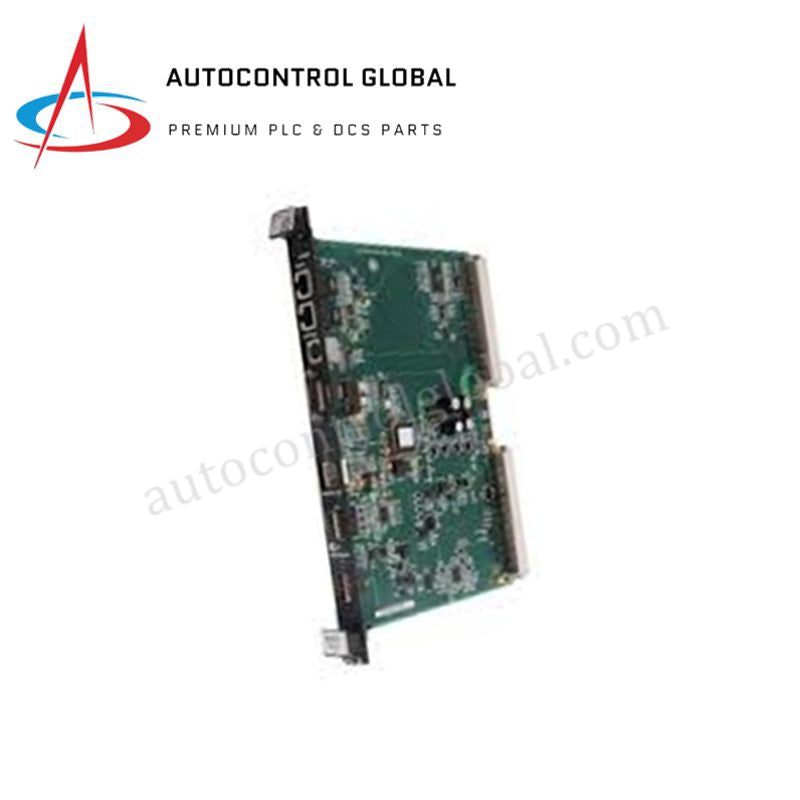

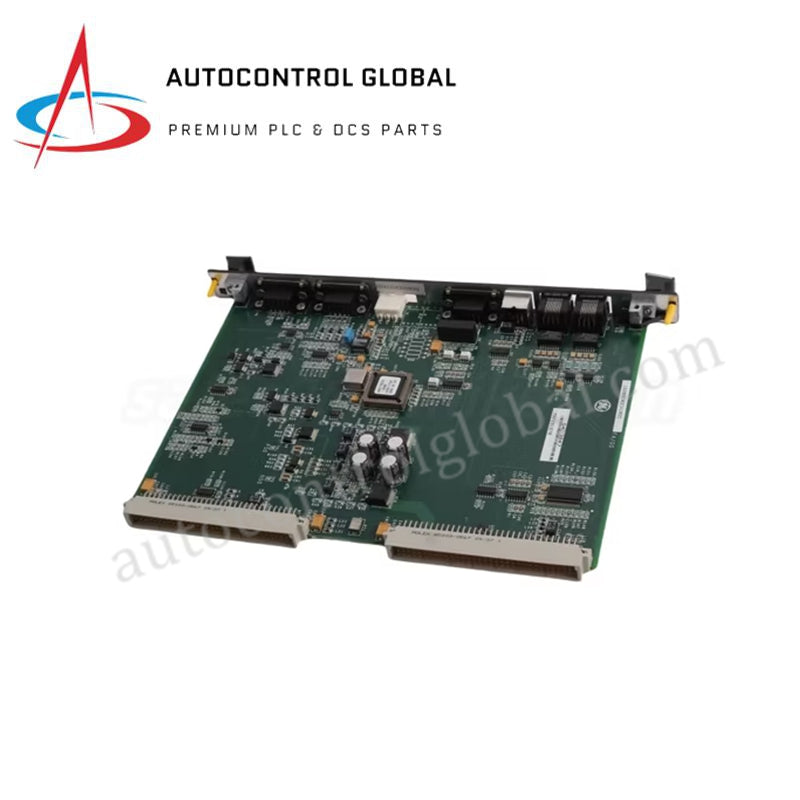

Жаңа IS200EAUXH1AAA GE | EX2100 Мониторинг тақтасы（көшірме）

Өнімге шолу

 GE IS200EAUXH1AAA (EAUX) EX2100 қоздыру басқару жүйесіндегі негізгі  Қоздырғыш Қосалқы Платасы ретінде қызмет атқарады. Бұл модуль әртүрлі қосалқы сандық және аналогтық кірістерді орталық қоздырғыш контроллерімен байланыстыратын маңызды сигнал өңдеу орталығы болып табылады. Температураны бақылау, шкафтың жағдайы туралы мәліметтер және қосалқы қорғау триггерлері сияқты екінші деңгейлі сигналдарды өңдеп, оқшаулау арқылы EAUX платасы Mark VI платформасына қоздыру ортасын толық бақылауға мүмкіндік береді. Ол негізгі кері байланыс немесе қуат жабдықтау модульдерінің ауқымынан тыс күрделі бақылау тапсырмаларын қолдау үшін қажетті аппараттық қабатты қамтамасыз етеді.

Жағдайы: 100% Жаңа, зауыттық түпнұсқа.

Техникалық сипаттамалары

IS200EAUXH1AAA жоғары тұрақтылық компоненттерін пайдаланып, сигнал дәлдігін өнеркәсіптік жұмыс ауқымында сақтайды.

Инженерлік артықшылықтары

• Көпқырлы сигнал өңдеу: IS200EAUXH1AAA негізгі процессорға жетпес бұрын шикі қосалқы сигналдарды сүзгіден өткізіп, масштабтайды. Бұл жоғары кернеулі қоздыру компоненттерінен келетін электрлік шудың сезімтал аналогтық деректерді бұзбауын қамтамасыз етеді, контроллердің таза және дәл ақпаратқа негізделген шешім қабылдауына мүмкіндік береді.

• Гальваникалық оқшаулау кедергілері: EAUX платасындағы әрбір кіріс арнасы мықты оқшаулаумен жабдықталған. Бұл архитектура негізгі EX2100 басқару шкафын алаңдағы кернеу ауытқуларынан және жерлік контурлардан қорғайды, бір датчиктің ақауы бүкіл жүйенің тоқтауына әкелу қаупін айтарлықтай азайтады.

• Детерминистік қорғау қолдауы: Плата уақытқа аса маңызды қосалқы сигналдарды тікелей қорғау тізбектеріне бағыттайды. Бұл аппараттық жол қоздыру жүйесіне қорғау әрекетін, мысалы, қоздыруды өшіруді, бастауға мүмкіндік береді, тіпті қадағалау байланыс желісі жоғары жүктемеде болса да.

• Қатты жылу басқару: GE инженерлері PCB орналасуын жабық шкаф орталарында жылуды тиімді тарату үшін жобалаған. Модуль 60°C дейін сенімді жұмыс істейді, қоздыру трансформаторларының жанында орнатылғанда да компоненттердің ұзақ қызмет етуін қамтамасыз етеді.

• Қосып-қосып қолдану: Стандартталған өлшемдері мен артқы панель коннекторлары бар, бұл EX2100 шкафтарына жылдам орнатуға мүмкіндік береді. Бұл модульдік дизайн алаңдағы жаңартуларды жеңілдетеді және жоспарлы техникалық қызмет көрсету кезінде тоқтап қалуды азайтады.

Жиі қойылатын сұрақтар

С: IS200EAUXH1AAA платасы IS200EACF кері байланыс платасынан қалай ерекшеленеді?

Ж:  EACF плата негізгі генератор параметрлерін, мысалы, армутура кернеуі мен өріс тогын өлшейді.  EAUX (IS200EAUXH1AAA) қоздыру жүйесінің жалпы жағдайын қолдайтын шкаф дабылдары, желдеткіш күйі және қосалқы қорғау контактілері сияқты "қосалқы" сигналдарды өңдейді.

С: IS200EAUXH1AAA платасын Mark VIe жүйесінде қолдануға бола ма?

Ж: EX2100 жүйесі көбінесе Mark VIe контроллер желісімен IONet арқылы интеграцияланады, бірақ IS200EAUXH1AAA платасы механикалық және электрлік тұрғыдан EX2100 қоздыру шкафына оңтайландырылған. Орнатпас бұрын нақты шкаф артқы панелінің үйлесімділігін әрдайым тексеріңіз.

С: Бұл плата алаңда калибрлеуді қажет етеді ме?

Ж: Жоқ. IS200EAUXH1AAA зауытта өз сигнал ауқымдарына сәйкес калибрленген. Жүйе бағдарламасы (ToolboxST) сандық және аналогтық мәндерді масштабтайды, платадағы потенциометрді қолмен реттеуді қажет етпейді.

С: "H1AAA" қосымшасының мағынасы неде?

Ж: Бұл нақты аппараттық ревизияны білдіреді. "H1" функционалдық ревизия, ал "AAA" өнер туындысы мен жинау нұсқасын көрсетеді. Бұл ревизия стандартты EX2100 конфигурацияларымен үйлесімділікті қамтамасыз етеді және сигнал тұрақтылығы үшін GE-нің соңғы аппараттық жетілдірулерін қамтиды.
