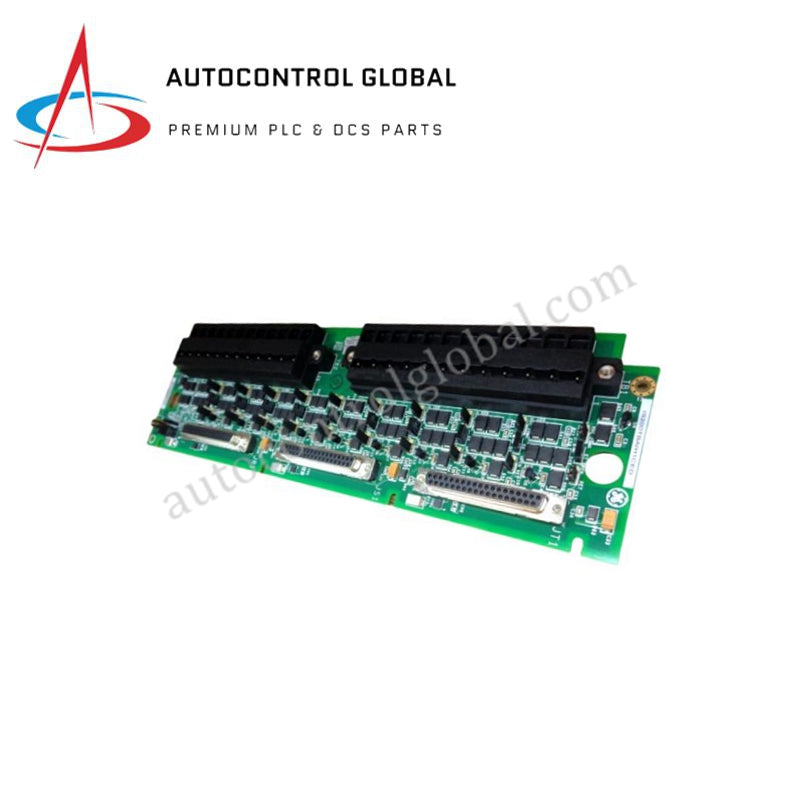

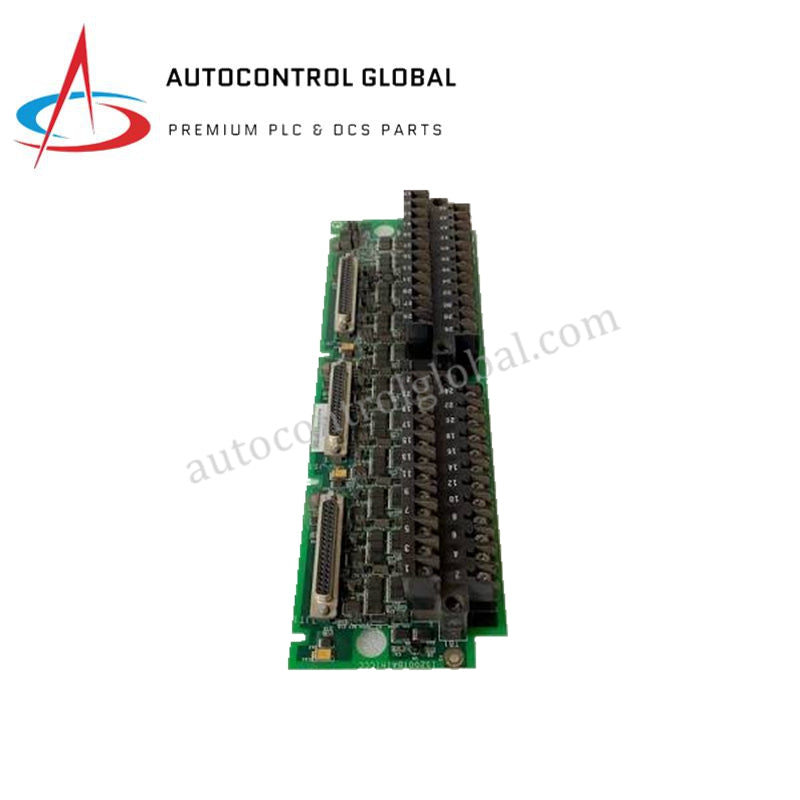

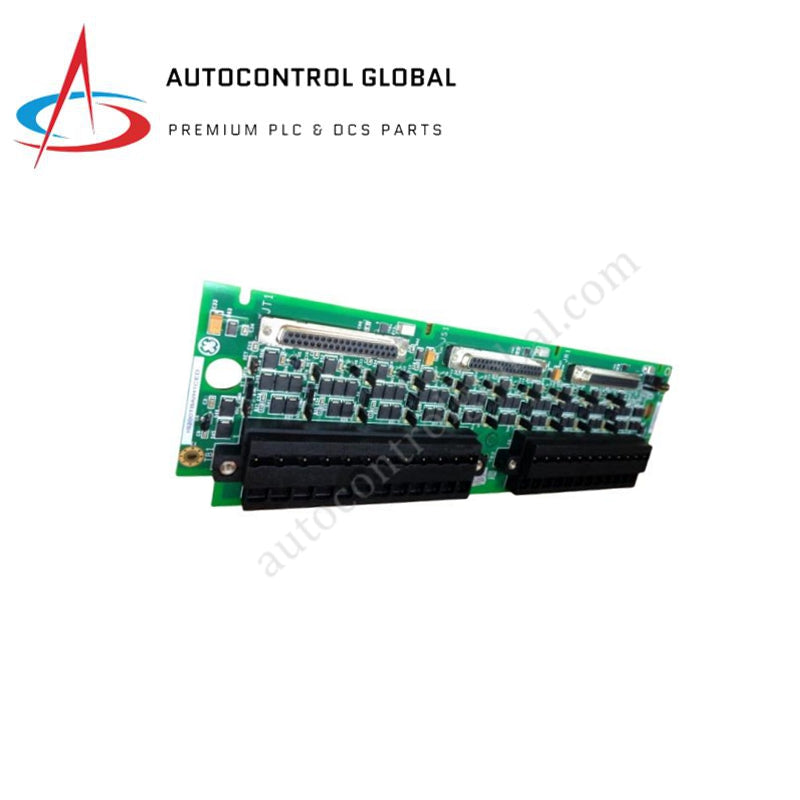

IS200TBAIH1C GE Mark VI Speedtronic аналогтық кіріс тақшасы

GE IS200TBAIH1C Mark VI аналогтық кіріс терминалдық тақтасы

GE IS200TBAIH1C, сондай-ақ IS200TBAI аналогтық кіріс терминалдық тақтасы ретінде каталогталған, GE Mark VI және Mark VIe Speedtronic турбиналарын басқару платформаларында далалық сигналдарды терминалдауға және шуды әлсіретуге арналған арнайы аппараттық компонент ретінде жұмыс істейді. Тақта 24 аналогтық кіріс арнасын, соның ішінде 4-20 мА ток контурларын, 0-10 VDC кірістерін және RTD температура сенсорларын үш резервтік кабель коннекторы арқылы басқару процессорларына бағыттайды. Екі 24 нүктелі блокқа бөлінген, күміс қапталған 48 бұрандалы клеммамен жабдықталған құрылғы ауыр өнеркәсіптік автоматтандыру желілерінде пассивті сигналды кондициялауды және арнадан шинаға дейінгі 1500 VDC гальваникалық оқшаулауды жүзеге асырады.

Суффикс түсіндірмесі және модельдер матрицасы

Аппараттық сипаттамалар

Бэкплейн шинасының кідірісі және детерминирленген желі өткізу қабілеті

GE IS200TBAIH1C жүйелік енгізу/шығару модульдерімен тікелей біріктіріліп, Mark VI басқару бэкплейні арқылы жоғары жылдамдықты деректерді беруді қамтамасыз етеді. Кең жолақты байланыс жылдамдығы сигналды тасымалдау кідірістерін болдырмай, басқару процессорына аналогтық процесс мәндерін детерминирленген цикл аралықтарында цифрлауға мүмкіндік береді. Біріктірілген шуды сүзу тізбектері процесс кірістерін цифрлау алдында жоғары жиілікті электромагниттік кедергілерді басады, ал аппараттық секірмелер бэкплейн арқылы байланыс уақытын нашарлатпай, әртүрлі кернеу, ток және температура таратқыштарының контурларында сигналды кондициялау конфигурациясын реттеуге мүмкіндік береді.

Жиі қойылатын сұрақтар

Q: 4-20 mA контурларына шудың енуіне жол бермеу үшін өрістік сымдардың экрандары қалай бекітіледі?

A: Арналар мен шина арасындағы гальваникалық оқшаулауды барынша қамтамасыз ету үшін техниктер кабельдердің жалпы экрандарын клеммалық тақшада оқшауландырып қалдырмай, шкафтың жерге қосу шинасына жалғауы тиіс.

Q: Тақшадағы екі металл джампер түйреуіші қандай қызмет атқарады?

A: Металл джампер түйреуіштері жүйені іске қосу алдындағы жеке арна топтары үшін аппараттық контур қуатын бағыттау мен кіріс сигналының әлсіреу деңгейлерін баптайды.

Q: Өрістік контурға техникалық қызмет көрсету кезінде бұл клеммалық тақша қуат көзінде қала ала ма?

A: Өрістік сымдарды 48 бұрандалы клеммадан жеке-жеке ажыратуға болады, бірақ жұмыс істеп тұрған арналарда технологиялық процестің үзілуіне жол бермеу үшін техниктер жүйенің резервтеу параметрлерін тексеруі тиіс.

Нысанға орнату жөніндегі нұсқаулық

Механикалық орнату және электрлік жалғау кезінде келесі нысандық инженерлік тәжірибелерді сақтаңыз:

1. DIN-рельске орнату және бағдарлау: 6U тақша тасымалдағышын корпустың DIN-рельсімен туралап, орнату қысқыштары рельс құрылымына мықтап бекітілгенше біркелкі ішке қарай күш түсіріңіз.
2. Клеммаға сым жалғау тәртібі: Өрістік кабель өткізгіштерін көрсетілген ұзындыққа дейін аршып, оларды 1-ден 48-ге дейінгі клемма нүктелеріне енгізіңіз және өткізгішке күш түспеуі үшін күміс бұрандалы қысқыштарды тиісті моментпен қатайтыңыз.
3. Резервтік кабельді жалғау: Үш тік интерфейс портын экрандалған кабель жинақтарын пайдаланып негізгі, қосалқы және үшінші I/O модульдеріне жалғаңыз, сондай-ақ бекіткіш бұрандалардың қатайтылғанын тексеріңіз.
4. Экранды жерге қосу тәртібі: 4-20 mA кабельдерін айнымалы ток желілерінен алшақ жүргізіп, кабельдердің дренаж сымдарын корпустағы бір жерге қосу нүктесіне жалғау арқылы сигналдардың бөлінуін сақтаңыз.
5. Джампер позициясын тексеру: +5 VDC жүйе қуатын қоспас бұрын, 2 металл джампер түйреуішінің әр арна тобы үшін қажетті сигнал түріне (кернеу, 4-20 mA немесе RTD) сәйкес орналасқанын растаңыз.
