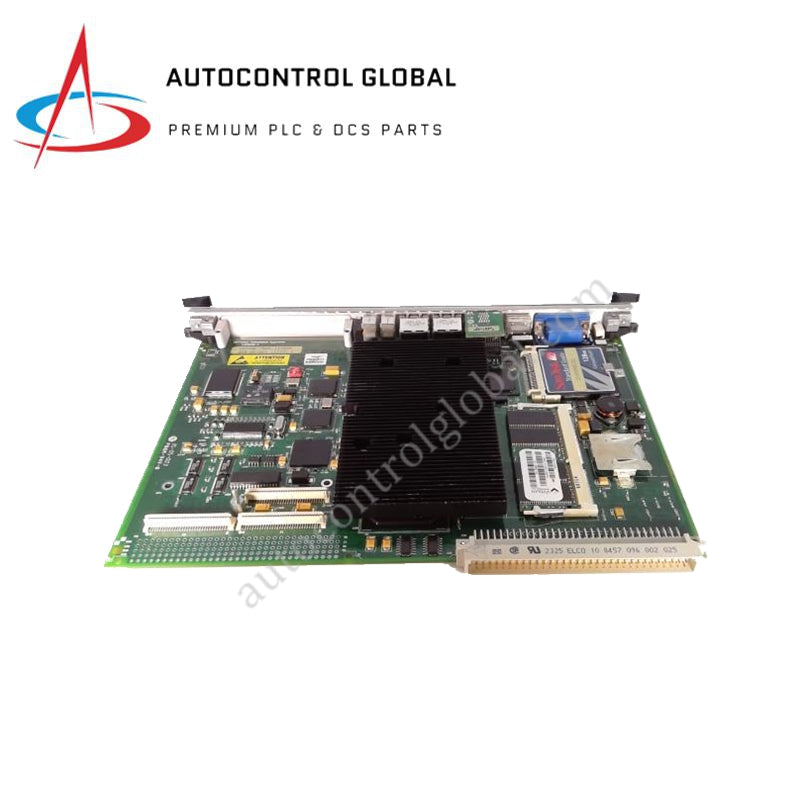

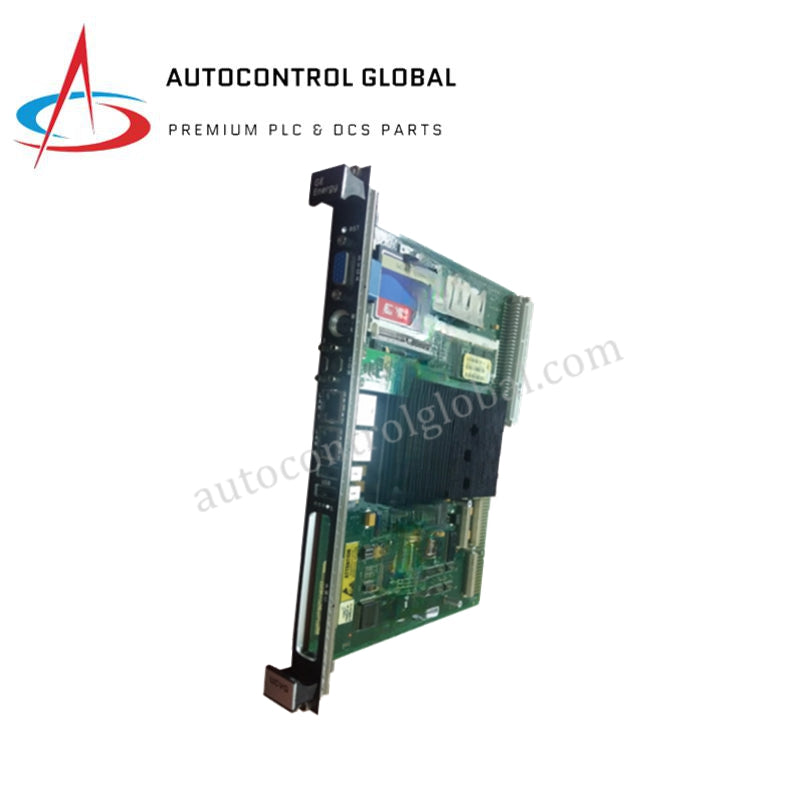

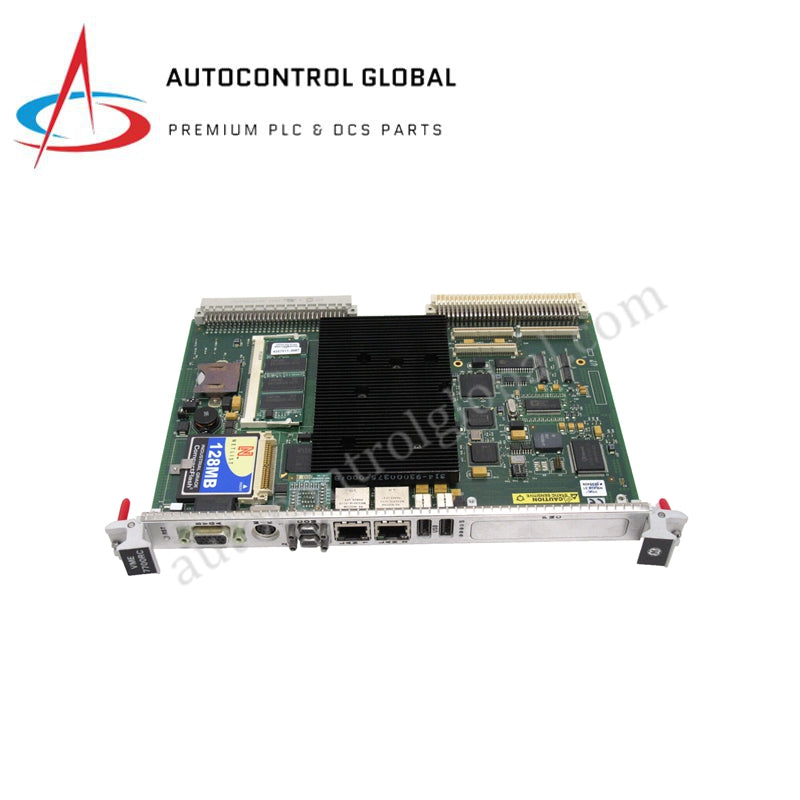

IS215UCVGH1AD GE Mark VI байланыс контроллері модулі

GE IS215UCVGH1AD Mark VI VME байланыс тақтасы

GE IS215UCVGH1AD тақтасы, сондай-ақ IS215UCVGH1AD PLC модулі ретінде каталогталған, GE Mark VI турбиналарын басқару платформаларында CPU процессоры мен енгізу/шығару тақталары арасындағы детерминирленген байланыс интерфейсіне арналған арнайы аппараттық компонент ретінде жұмыс істейді. 6U VME тақтасы маңызды нақты уақыттағы қорғау контурының жаңартуларын қолдау үшін сөренің артқы панелі арқылы жоғары жылдамдықты 32 биттік деректерді бағыттауды орындайды. 5 VDC VME шинасы арқылы қоректенетін бұл жинақта арна мен шина арасындағы кіріктірілген гальваникалық оқшаулау, борттық буфер жады және аппараттық күйді нақты уақытта диагностикалық бақылауға арналған жергілікті жарықдиодты күй индикаторлары бар.

Аппараттық сипаттамалар

Артқы панель шинасындағы байланыс жылдамдығы және микробағдарламамен үйлесімділік

GE IS215UCVGH1AD тақтасы 32 биттік VME сөре қаңқасы арқылы артқы панель шинасындағы тұрақты байланыс жылдамдығын қамтамасыз етіп, турбинадағы жылдам өтпелі процестер кезінде пакеттердің дірілдеуін болдырмайды. Жадыға тікелей қол жеткізу процедуралары хост CPU-дың сканерлеу орындалуымен үздіксіз интерфейстесіп, үлестірілген кеңейту сөрелеріндегі циклдердің дәл синхрондалуын сақтайды. Борттық микробағдарламаның флеш-жадымен үйлесімділігі драйвер жаңартуларын синхронды түрде орындауға мүмкіндік береді, бұл күрделі көптақталы конфигурацияларда аппараттық құралды физикалық өзгертуді қажет етпей, енгізу/шығару тығыздығын масштабтауды сақтайды.

Жиі қойылатын сұрақтар

С: IS215UCVGH1AD Mark VI сөресінде жұмыс қуатын қалай алады?

Ж: Тақта реттелген +5 VDC қуатын тікелей 6U VME артқы панелінің коннекторы арқылы алады, сондықтан сыртқы қосымша қуат көзіне қосылу қажет емес.

С: Контроллер белсенді сканерлеу циклдерін орындап жатқанда тақтаны ыстық ауыстыруға қатысты қандай сақтық шаралары қажет?

Ж: Картаны шығарудан бұрын техниктер хосттың 6U VME сөресін толық қуатсыздандыруы тиіс, өйткені артқы панель қуаты қосулы кезде 32 биттік шина интерфейсін салу немесе шығару шинаның бұзылуына не CPU-дың белсенді жад регистрлерінің бүлінуіне әкелуі мүмкін.

С: Борттық диагностикалық мүмкіндіктер жүйе ақауларының жағдайларын қалай хабарлайды?

Ж: Тақта аппараттық кіріктірілген өзін-өзі тексеру (BIST) процедураларын алдыңғы панельдегі диагностикалық жарықдиодтармен бірге пайдаланып, қуат желісінің тұтастығын, VME шинасының байланыс күйін және жергілікті буфер жадының ақауларын көрсетеді.

Орнату бойынша нұсқаулық

VME байланыс тақтасын орнату немесе ауыстыру кезінде төмендегі стандартталған процедураларды орындаңыз:

1. Сөрені қуатсыздандыру: Коннектор түйреуіштерінде доғалық разряд пайда болмауы үшін модульді тағайындалған слотқа сырғытып салмас бұрын Mark VI 6U VME карталар сөресінің қуатын өшіріңіз.
2. ESD-ден қорғау: Физикалық жұмыс кезінде микропроцессорларды статикалық разрядтан қорғау үшін корпус қаңқасының жерге қосу шинасына жалғанған жерге қосылған ESD білезігін тағыңыз.
3. Картаны туралау: 6U схемалық тақтасының жоғарғы және төменгі жиектерін карталар сөресінің бағыттаушы рельстерімен туралап, артқы панель коннекторлары берік орныққанша картаны ішке қарай итеріңіз.
4. Инжектор/эжектор ысырмаларын бекіту: 32 биттік коннекторды артқы панель ұясына толық отырғызу үшін жоғарғы және төменгі эжектор тұтқаларын бір уақытта бекітіңіз, содан кейін бекіту бұрандаларын қатайтыңыз.
5. Ауа ағынын тексеру: Табиғи жылу конвекциясы қоршаған ортадағы жұмыс температурасын 0 градус C-тан +60 градус C-қа дейінгі аралықта ұстауы үшін карта сөресінің үстіндегі және астындағы тік ауа өту жолдарын бөгемей ұстаңыз.
