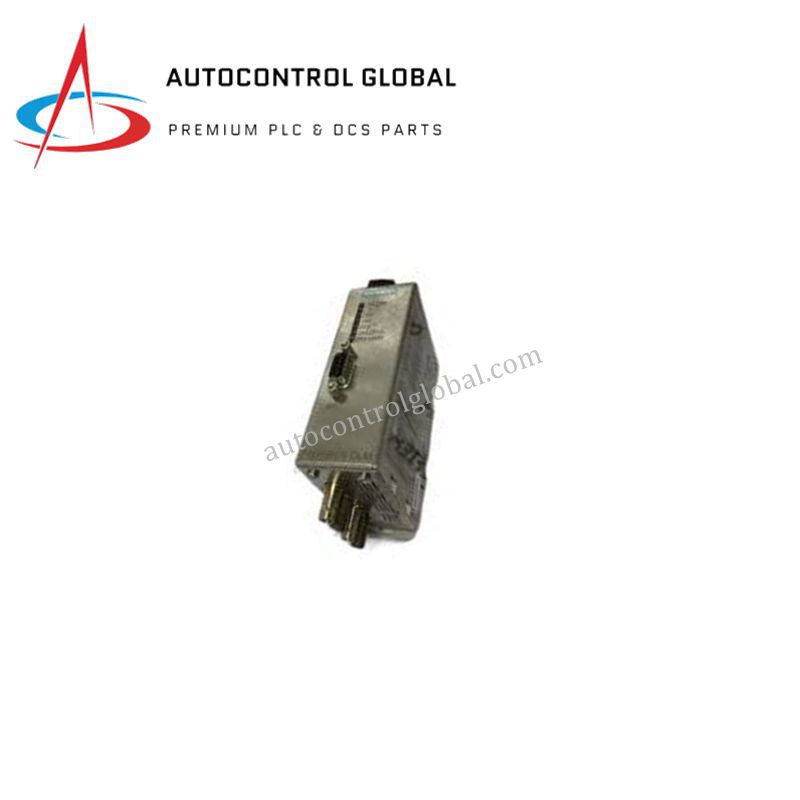

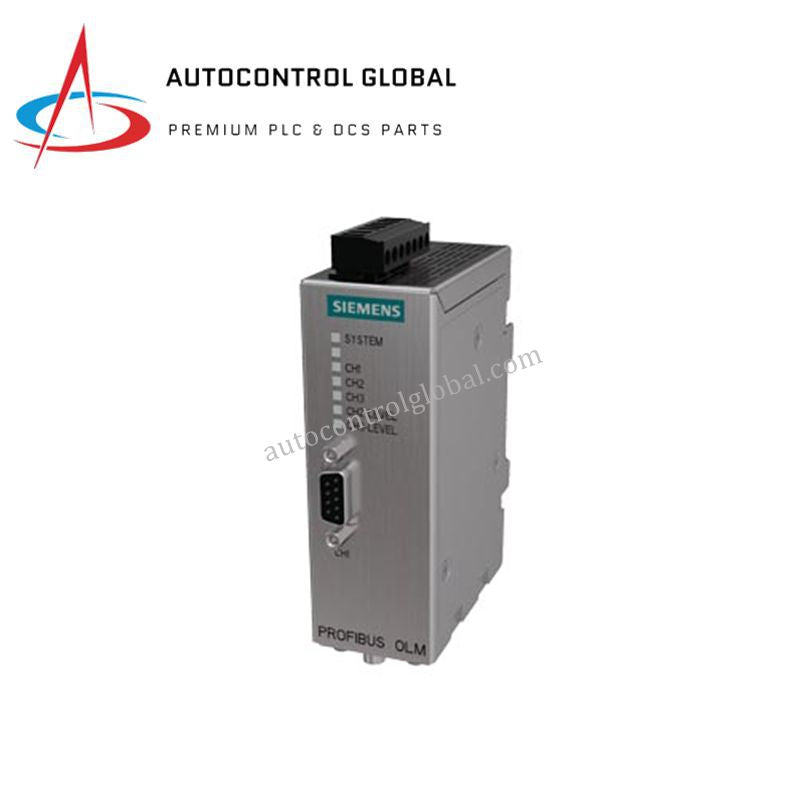

Siemens 6GK1503-3CC00 PROFIBUS OLM/G12-1300 Оптикалық модуль
Manufacturer: Siemens
-
Part Number: 6GK1503-3CC00
Condition：New with Original Package
Product Type: PROFIBUS Оптикалық Байланыс Модулі
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Өнімнің сипаттамасы
Siemens 6GK1503-3CC00 – бұл PROFIBUS OLM/G12-1300 V4.0 оптикалық байланыс модулі, PROFIBUS DP және PA желілерінде сенімді сигнал тасымалдауды ұзақ қашықтықтарға қамтамасыз ету үшін жасалған. Электрлік RS-485 сигналдарын оптикалық сигналдарға түрлендіру арқылы бұл модуль электромагниттік кедергілер, жерге қосу айырмашылықтары немесе ұзын кабельдер әсер ететін ортада тұрақты байланыс орнатуға мүмкіндік береді.
Үздіксіз өнеркәсіптік жұмысқа арналған 6GK1503-3CC00 стандартты және артықшылықты желі құрылымдарын, соның ішінде сызықтық, жұлдызша және сақина конфигурацияларын қолдайды. Оның кіріктірілген сигнал беру контактісі мен диагностикалық тест порты ақауларды жылдам анықтауға және техникалық қызмет көрсетуді жеңілдетуге мүмкіндік береді, бұл оны маңызды автоматтандыру және процесті басқару жүйелері үшін қолайлы етеді.
Бұл модуль өндірістік зауыттарда, процесті автоматтандыру объектілерінде және желі қолжетімділігі мен сигнал тұтастығы маңызды болатын таралған басқару архитектураларында кеңінен қолданылады.
Функционалдық шолу
OLM/G12-1300 V4.0 PROFIBUS сегментін қосқыш ретінде қызмет етеді, 1300 нм толқын ұзындығындағы шыны талшықты оптикалық кабельдер арқылы желінің ауқымын кеңейтеді. Талшыққа негізделген тасымалдау гальваникалық оқшаулау қамтамасыз етеді және байланыс шуынан қорғайды, үлкен қашықтықтарда тұрақты жұмыс істеуді қамтамасыз етеді.
Техникалық сипаттамалар
| Параметр | Сипаттамасы |
|---|---|
| Модель | 6GK1503-3CC00 |
| Өнім түрі | PROFIBUS оптикалық байланыс модулі |
| Серия | OLM/G12-1300 V4.0 |
| Электрлік интерфейс | 1 × RS-485 PROFIBUS |
| Оптикалық интерфейстер | 2 × шыны талшық порттары |
| Талшық коннекторы | 4 × BFOC |
| Оптикалық толқын ұзындығы | 1300 нм |
| PROFIBUS деректер жылдамдығы | 9.6 кбит/с-тен 12 Мбит/с-қа дейін |
| PROFIBUS PA қолдауы | 45.45 кбит/с |
| Қолдау көрсетілетін топологиялар | Сызықтық, жұлдызша, артықшылықты сақина |
| Диагностикалық функциялар | Сигнал беру контактісі, кіріктірілген тест порты |
| Қуат көзі | Артықшылықты кернеу қорек көзін қолдайды |
| Жұмыс температурасы | –40 °C-тан +70 °C-қа дейін |
| Орнату | DIN рельсі |
| Таза салмағы | 0.43 кг |
| Өнімнің күйі | Қолданыста |
