VME діріл сигналын енгізу картасы | GE IS200VVIBH1CAB Mark VI

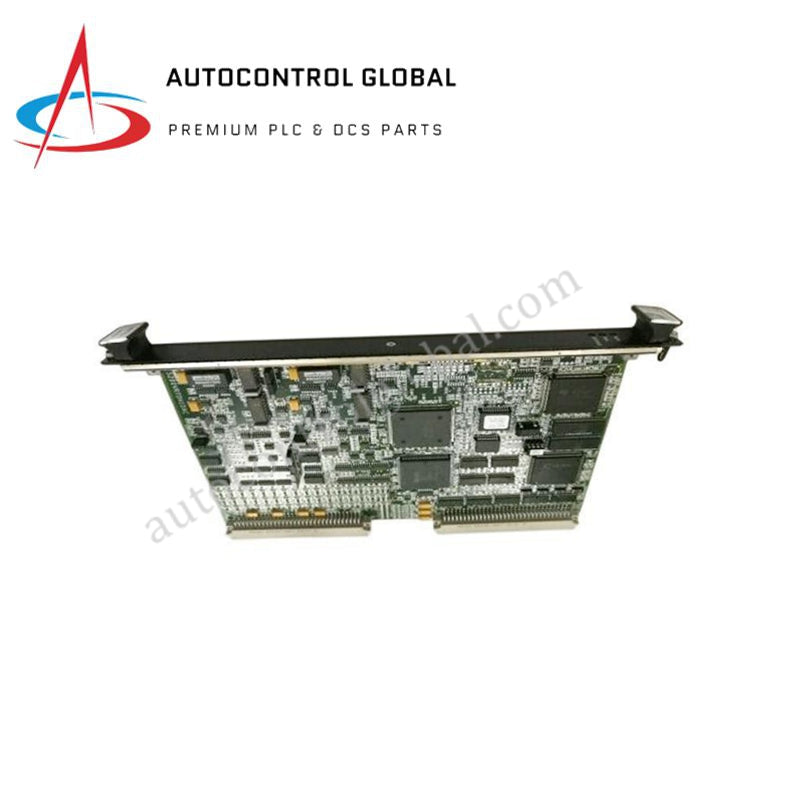

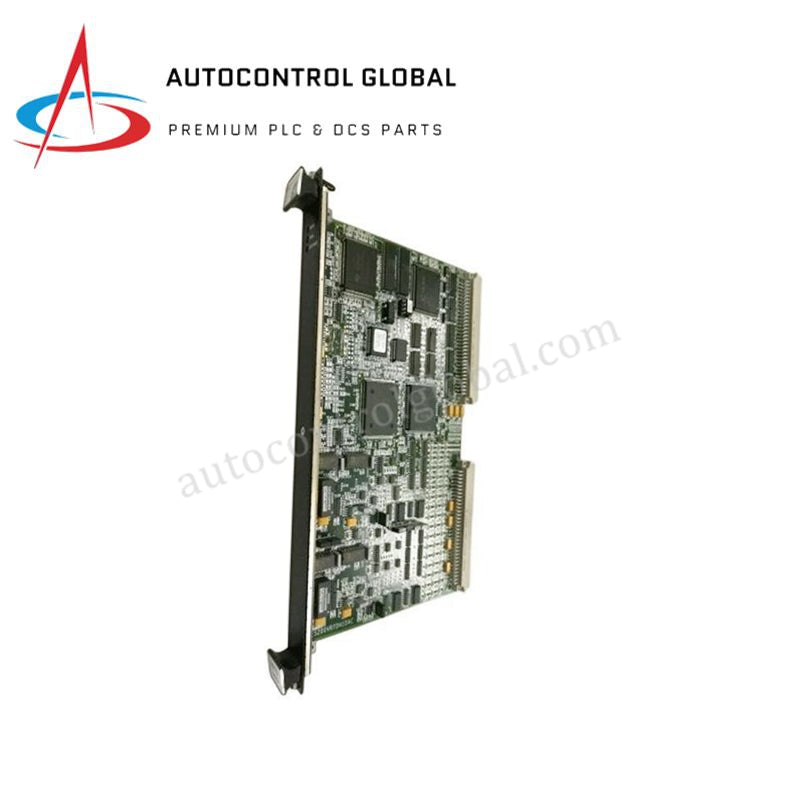

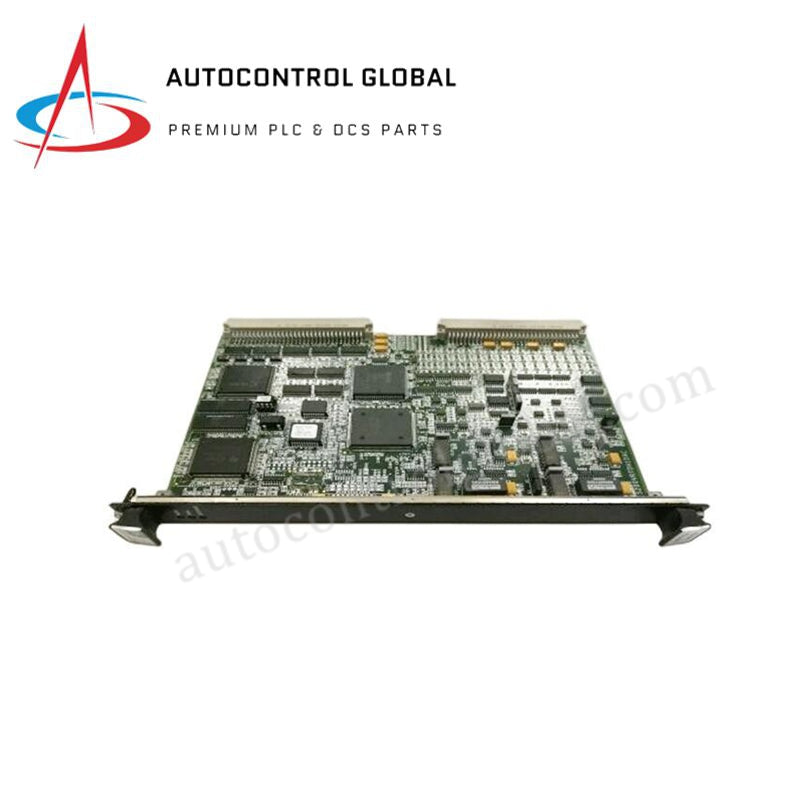

GE IS200VVIBH1CAB Mark VI VME діріл тақтасы

GE IS200VVIBH1CAB тақтасы, сондай-ақ IS200VVIB діріл тақтасы ретінде каталогталған, GE Mark VI турбинаны басқару жүйесі платформаларында діріл сигналдарын кондициялау және жинауға арналған арнайы аппараттық компонент ретінде жұмыс істейді. 6U VME тақтасы жақындық зондтары мен акселерометрлерге қосылған 8 кіріс арнасынан келетін аналогтық сигналдарды өңдеп, +/-24 VDC кіріс ауқымындағы бастапқы динамикалық сенсор деректерін жабдықты қорғауға арналған нақты уақыттағы цифрлық параметрлерге түрлендіреді. Кіріктірілген белсенді сүзгілеу, сигналды күшейту және арнадан шинаға дейінгі 1500 VDC гальваникалық оқшаулау арқылы бұл аппараттық құрал жүйенің артқы панеліне диагностикалық мәндерді жібермес бұрын далалық түрлендіргіш тізбектерін кондициялайды.

Аппараттық сипаттамалар

Артқы панель шинасы арқылы байланыс жылдамдығы және микробағдарламаның флеш-жадпен үйлесімділігі

GE IS200VVIBH1CAB тақтасы жоғары жылдамдықты VME артқы панель шинасы арқылы байланысып, маңызды апаттық ажырату тізбектеріне дерек жеткізу кідірістерін енгізбестен нақты уақыттағы деректер алмасуын қамтамасыз етеді. Тақта аналогтық-цифрлық түрлендіруді бортта орындап, өлшенген діріл мәндерін негізгі турбина контроллерімен белгіленген детерминирленген аралықтарда синхрондайды. Кіріктірілген микробағдарламаның флеш-жадпен үйлесімділігі GE Mark VI бағдарламалық ортасының әртүрлі нұсқаларында функционалдық сәйкестікті сақтап, тақтаны ауыстыру немесе жүйені кеңейту кезінде орындалу сәйкессіздіктерін болдырмайды.

Жиі қойылатын сұрақтар

Q: VVIB тақтасы далалық жабдықтағы Bently Nevada жақындық зондтарымен қалай интерфейс жасайды?

A: Тақта далалық клеммалық блоктан +/-24 VDC бастапқы түрлендіргіш сигналдарын қабылдап, деректерді VME артқы панелі процессорына бағыттамас бұрын ішкі сигнал әлсірету мен бүркеншік жиілікке қарсы сүзгілеуді қамтамасыз етеді.

Q: Тақта жұмыс істеп тұрған Mark VI сөресінде «ыстық» ауыстыруды қолдай ма?

A: Далалық техникалық қызмет көрсету кезінде картаны алып тастамас бұрын артқы панель байланысының бұзылуын болдырмау үшін жергілікті сөре сегментін қуатсыздандыру немесе тиісті қорғау тізбектерін бұғаттау қажет.

Q: Техниктер бастапқы далалық баптау кезінде жеке арналардың күйін қалай тексереді?

A: Борттағы LED индикаторлары арнаның жұмыс күйін, қуат көзінің шиналарын және зонд желісінің тұтастығын көрсетеді, бұл сыртқы сынақ жабдығынсыз физикалық сымдардың үздіксіздігін тікелей көзбен растауға мүмкіндік береді.

Далада орнату жөніндегі нұсқаулар

Модульді ауыстыру немесе жүйені іске қосу кезінде келесі физикалық орнату қадамдарын орындаңыз:

1. VME ұяшығына туралау: 6U тақтасының карта жиектерін VME сөресінің белгіленген карта бағыттағыштарына абайлап сырғытып енгізіп, артқы панель коннекторларына перпендикуляр туралауды сақтаңыз.
2. Артқы панельге енгізу: көп істікті DIN артқы панель коннекторларын істікшелі түйіспелерді майыстырмай орнықтыру үшін жоғарғы және төменгі енгізу/шығару тұтқаларын бір уақытта басыңыз.
3. Тұтқаларды құлыптау: тақта жақтауын сөре шассиіне бекітіп, шасси жерге қосылымын қамтамасыз ету үшін алдыңғы панельдегі жоғарғы және төменгі бекіту бұрандаларын қатайтыңыз.
4. Экрандау сымдарын бағыттау: айқас кедергілерді басу үшін жақындық зондтарының кабельдеріндегі сенсорлық дренаж сымдарының арнайы жүйелік жерге қосу шинасында аяқталуын қамтамасыз етіп, оқшауланған бір нүктелі жерге қосуды сақтаңыз.
5. Түрлендіргіш кернеуін тексеру: мақсатты ығыстыру кернеулерінің +/-24 VDC жұмыс шектерінде қалуын растау үшін клеммалық жолақта далалық жақындық зондтарына берілетін қуат көзінің кернеуін өлшеңіз.
