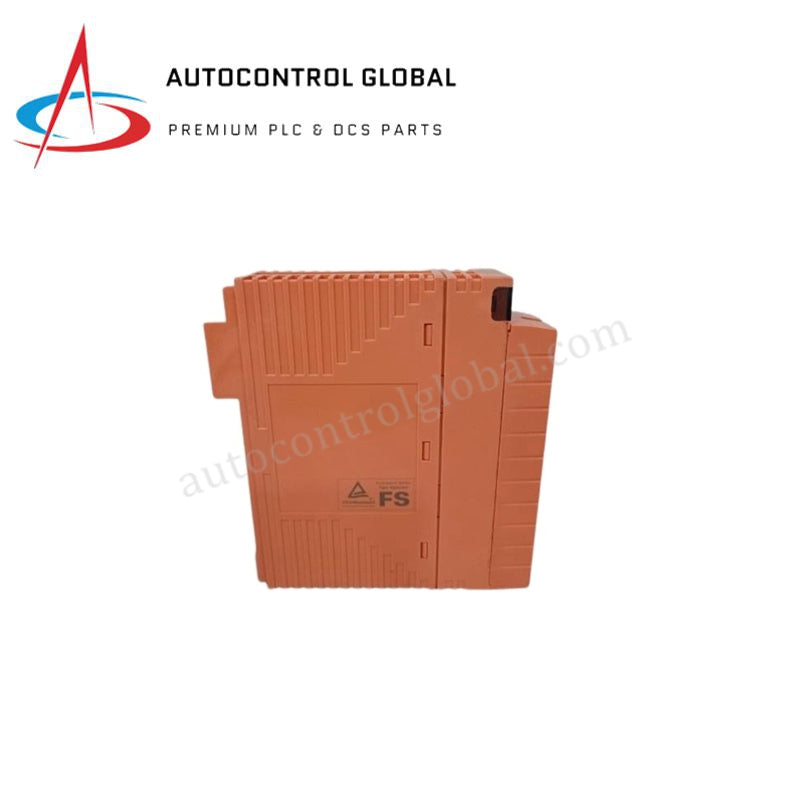

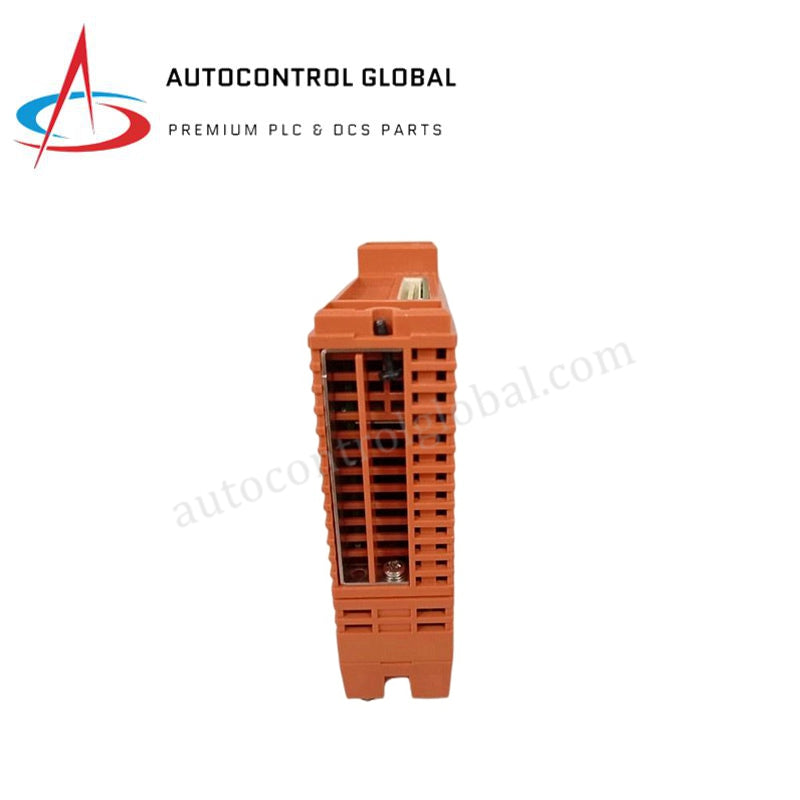

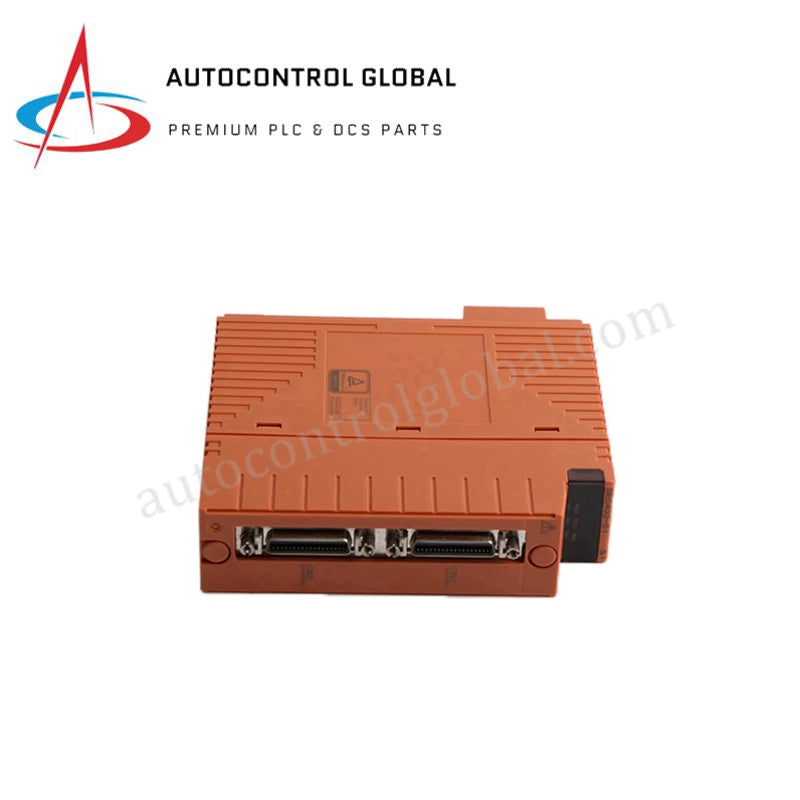

Yokogawa ProSafe-RS SDV541-S63 S3 қауіпсіздік шығыс модулі
Manufacturer: Yokogawa
-
Part Number: SDV541-S63 S3
Condition：New with Original Package
Product Type: Сандық шығыс модульдері
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa SDV541-S63 қауіпсіздік цифрлық шығыс модулі
Yokogawa SDV541-S63 (S3 ревизия коды ретінде де белгіленеді) - Yokogawa ProSafe-RS қауіпсіздік аспаптық жүйелеріне (SIS) арналған жоғары сенімді, 16 арналы қауіпсіздік цифрлық шығыс модулі. Номиналды 24 V DC кернеуімен жұмыс істеп, ол Emergency Shutdown (ESD) және Fire & Gas (F&G) қолданбаларындағы соленоидты клапандар, атқарушы механизмдер және дабыл индикаторлары сияқты қауіпсіздік үшін маңызды соңғы далалық элементтерді басқарады.
Деректерге қатысты маңызды ескерту: Кейбір дистрибьюторлардың тізімдерінде SDV541 аналогтық шығыс модулінің сипаттамаларымен қате араластырылған (мысалы, 32 аналогтық арна немесе 4–20 mA сигналдары көрсетілген). Yokogawa компаниясының негізгі модель стандартына сәйкес, SDV541 қатаң түрде 16 арналы, 24 V DC цифрлық шығыс модулі болып табылады.
Суффикстердің түсіндірмесі және модельдер матрицасы
| Суффикс коды | Сипаттама | Техникалық мәліметтер |
|---|---|---|
| SDV541 | Негізгі модель | 16 арналы цифрлық шығыс модулі (24 V DC, модульдік оқшаулау) |
| -S | Түрі | Стандартты түрі |
| 6 | Қосылым түрі | Сигналдық кабель интерфейсінің адаптерімен (жарылыстан қорғаныссыз)* |
| 3 | Қоршаған орта / қаптама | ISA Standard G3 конформды қаптамасы, кеңейтілген температура диапазоны (-20 - 70 °C) |
*Ескерту: -S6? немесе -SF? суффиксі таңдалғанда, қысымды қысқышты клеммалық блоктарға немесе MIL кабель коннекторларына арналған опция кодтарын таңдау мүмкін емес.
Аппараттық сипаттамалар
| Параметр | Сипаттама |
|---|---|
| Модель | SDV541-S63 (S3 ревизиясы) |
| Бренд / Өндіруші | Yokogawa |
| Шығарылған елі | Жапония |
| Модуль түрі | Қауіпсіздік цифрлық шығыс модулі |
| Арналар саны | 16 арна (модульдік оқшаулау) |
| Номиналды шығыс кернеуі | 24 V DC |
| Өлшемдері (Е × Б × Т) | 3.2 cm × 12.7 cm × 12.7 cm |
| Таза салмағы | 0.4 kg |
| Жөнелту салмағы | 2.0 kg |
| Жұмыс температурасы | -20 °C - 70 °C |
| Қоршаған ортадан қорғау | ISA Standard G3 конформды қаптамасы |
| Сыртқы қосылым | Сигналдық кабель интерфейсінің адаптері |
| Күйі | Зауыттық қаптамадағы жаңа және түпнұсқа |
| Зауыттық кепілдік | 12 ай |
Жүйенің негізгі мүмкіндіктері және диагностикалық функциялары
- Жоғары сенімді шығысты коммутациялау: Өнеркәсіптік автоматтандыру және технологиялық процестердің қауіпсіздігі жағдайларында 24 V DC кернеулі, қауіпсіздік үшін маңызды далалық құрылғыларды жоғары сенімділікпен басқаруға арналған.
- SIL3 сәйкестігі: IEC 61508 стандарты бойынша Safety Integrity Level 3 (SIL3) деңгейінің қатаң талаптарына сай болу үшін Yokogawa ProSafe-RS архитектурасымен толық біріктіріледі.
- Процеске кедергі келтірмейтін диагностика: Процесс жұмысын үзбей, қысқа тұйықталуларды, ашық тізбектерді және коммутация ақауларын анықтау үшін үздіксіз борттық диагностика мен импульстік тестілеу механизмдерін қамтиды.
- Гальваникалық оқшаулаудан қорғау: Ішкі жүйелік логиканы және артқы шина байланысын электрлік шуылдан, далалық сымдар ақауларынан және кернеу секірістерінен қорғау үшін модульдік оқшаулаумен жабдықталған.
- Қатаң орта жағдайларына төзімділік: ISA Standard G3 конформды қаптамасы электрондық компоненттерді коррозиялық атмосфералық газдардан, ылғалдан және температураның шектен тыс ауытқуларынан (-20 - 70 °C) қорғайды.
Жиі қойылатын сұрақтар
С: SDV541-S63 модуліне стандартты қысымды қысқышты клеммалық блокты тікелей жалғауға бола ма?
Ж: Жоқ. 6 суффиксі модульдің арнайы сигналдық кабель интерфейсінің адаптерімен жабдықталғанын білдіреді. Қысымды қысқышты клеммалық блоктарға немесе MIL кабель коннекторларына арналған опцияларды -S6? модель таңдауымен біріктіруге болмайды.
С: SDV541-S63 модулі қандай қауіпсіздік жүйелерінде қолданылады?
Ж: Ол Yokogawa ProSafe-RS қауіпсіздік аспаптық жүйелеріне (SIS) арнайы арналған және әдетте Emergency Shutdown (ESD), Burner Management Systems (BMS) және Fire & Gas (F&G) қорғаныс жүйелерінде қолданылады.
Далалық орнату жөніндегі нұсқаулық
- Интерфейс кабелін басқару: Өндірістік нысандағы дірілден туындайтын үзілісті байланысты болдырмау үшін арнайы сигналдық кабель интерфейсінің кабелі берік бекітілгеніне көз жеткізіңіз.
- Шкаф ішіндегі орта: G3 қаптамасы -20 °C-тан 70 °C-қа дейін жұмыс істеуге мүмкіндік бергенімен, компоненттердің қызмет ету мерзімін ұзарту үшін шкаф ішінде және тірек негізінде жеткілікті желдету мен жылу таратуды қамтамасыз етіңіз.
- Жерге қосу және экрандау: Ықтимал ығысу кернеулері мен жалпы режимдегі кедергілердің цифрлық басқару желілеріне әсер етуіне жол бермеу үшін барлық сигналдық кабель экрандарын жүйелік шкафтың бір нүктелі жерге қосу шинасына жалғаңыз.
