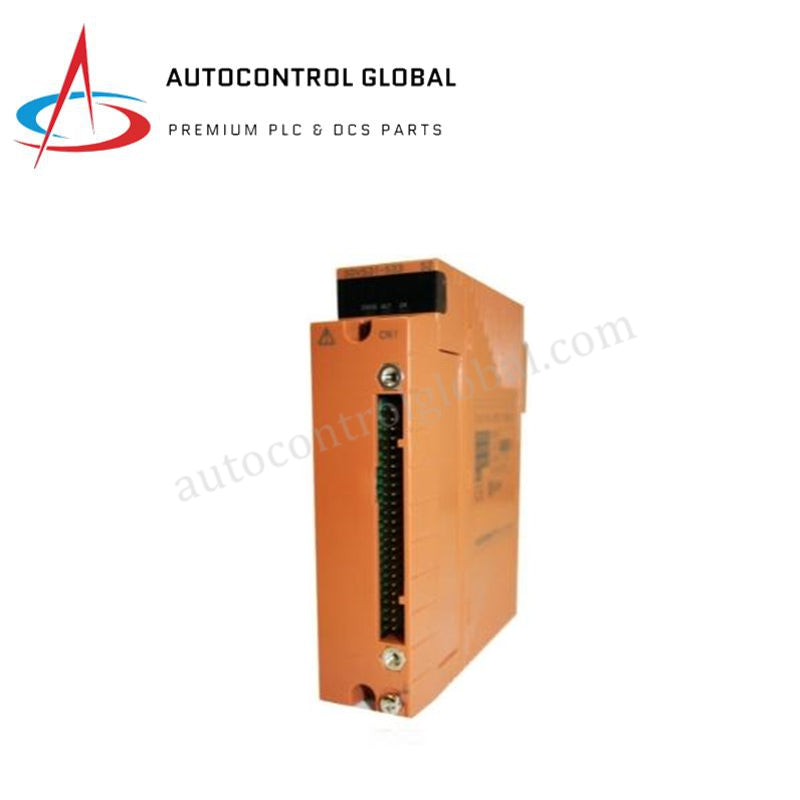

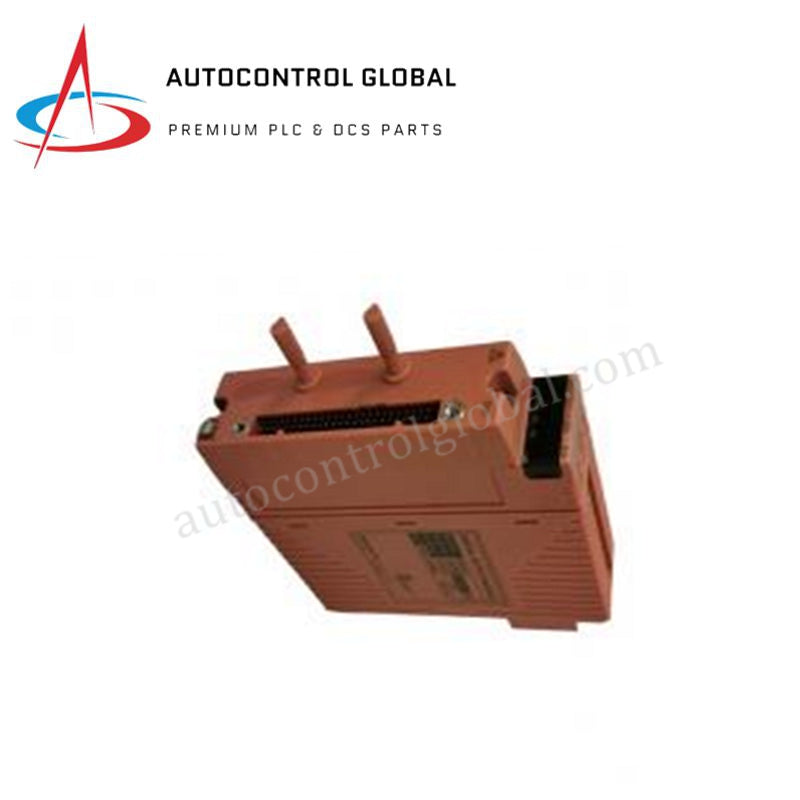

Yokogawa SDV521-S33/PRP-S3 ProSafe-RS сандық кіріс модулі
Manufacturer: Yokogawa
-
Part Number: SDV521-S33
Condition：New with Original Package
Product Type: Цифрлық кіріс модульдері
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa SDV521-S33/PRP-S3 сандық кіріс модулі
Yokogawa SDV521-S33/PRP-S3 модулі, сонымен қатар SDV521 сандық кіріс модулі ретінде каталогталған, ProSafe-RS басқару архитектураларында қауіпсіздік аспаптандырылған дискретті күйді сезуге арналған арнайы аппараттық компонент ретінде жұмыс істейді. Ішкі 5 VDC магистральдық қорек көзінен жұмыс істейтін бұл модуль авариялық тоқтату батырмалары, шекті ажыратқыштар және блокировка контактілері сияқты далалық қауіпсіздік құрылғыларынан келетін құрғақ контакт немесе 24 VDC кернеу сигналдарын қабылдайтын 8 оқшауланған сандық арнаны өңдейді. Ол сым ақауларын анықтауға арналған желіні нақты уақыт режимінде бақылауды біріктіреді және Parallel Redundancy Protocol (PRP) байланыс желілерімен жұмыс істейді.
Аппараттық сипаттамалары
| Параметр | Сипаттамасы |
|---|---|
| Модель | SDV521-S33/PRP-S3 |
| Бренд | Yokogawa |
| Шығарылған елі | Сингапур |
| Салмағы | 0.28 кг |
| Өлшемдері | 130 x 107.5 x 32.8 мм |
| Жұмыс температурасы | -20-дан +70 deg C-қа дейін |
| Қуат тұтынуы | 5 VDC кезінде 280 mA |
| Кіріс арналарының саны | 8 оқшауланған арна |
| Кіріс түрі | Контактінің тұйықталуы немесе тұрақты ток кернеуінің кірісі |
| Кернеу шектері | Логикалық ON: <= 1.0 VDC; логикалық OFF: 4.5-25.0 VDC |
| Контакт кедергісінің шектері | ON күйі: <= 200 ohm; OFF күйі: >= 100 kohm |
| Оқшаулау көрсеткіші | Кіріс пен жүйе арасында 2 kV AC (1 мин) |
| Сканерлеуге жауап беру уақыты | <= 8 ms (күйді өңдеу кідірісі) |
Арналарды оқшаулау және желіні диагностикалау
Yokogawa SDV521-S33/PRP-S3 далалық кіріс арналары мен ішкі өңдеу логикасы арасында 2 kV AC-қа дейінгі қауіпсіздік деңгейіндегі гальваникалық оқшаулауды қамтамасыз етеді. SIL деңгейіне есептелген қауіпсіздік аспаптандырылған жүйелеріне (SIS) арналған әр арна үзілген тізбектер мен далалық сымдардағы қысқа тұйықталуларды динамикалық түрде анықтайтын желіні үздіксіз бақылау функциясымен жабдықталған. Далалық тізбек импеданстарын және контур тогының деңгейлерін бағалау арқылы (қысқа тұйықталу жағдайында кемінде 1.25 mA деңгейін сақтай отырып) модуль жүйе ажыратылғанға дейін сымдардың нашарлауын анықтайды. ISA Standard G3 стандартына сәйкес келетін конформды жабын барлық ішкі беткейлік монтаждалған тораптарды коррозиялық күкірт пен хлор газдарының әсерінен қосымша қорғайды.
Жиі қойылатын сұрақтар
Q: SDV521-S33/PRP-S3 ажыратылған контактіні үзілген сымнан қалай ажыратады?
A: Кіріктірілген желіні бақылау тізбектері контур импедансының шектерін өлшеу арқылы далалық сымдардағы үзік және қысқа тұйықталуларды анықтайды; параметрлер белгіленген шектерден шыққанда, ProSafe-RS жүйесіне диагностикалық ақау туралы сигнал жібереді.
Q: Бұл модульдегі /PRP опциясы қандай желілік протоколды қолдайды?
A: /PRP опциясы екі резервтелген Ethernet байланыс желісі арқылы Parallel Redundancy Protocol протоколын іске асырады, бұл кадрларды нақты уақыт режимінде қайталауға және қалпына келу уақыты нөлге тең үздіксіз резервке ауысуға мүмкіндік береді.
Q: SDV521 модулінің терминалдық қосылымымен қандай сыртқы қосылымдар үйлесімді?
A: Сигналдық қосылымдар қысымды қысқышты клеммалық блоктар, MIL коннекторлы кабельдер немесе арнайы Yokogawa AKB331 және AKB651 жүйелік кабельдері арқылы тікелей жалғанады.
Далада орнату жөніндегі нұсқаулар
SDV521-S33/PRP-S3 модулін ProSafe-RS қауіпсіздік түйіні блогының белгіленген ұясына орнатып, магистральдық қосқыштар толық түйіскенше блокты мықтап басыңыз. AKB331 кабель жинағы сияқты таңдалған далалық интерфейс қосылымын жалғап, барлық бекіткіш құлып бұрандаларын мықтап қатайтыңыз. Электромагниттік кедергілерді болдырмау үшін далалық сигнал кабельдерінің жоғары кернеулі AC өткізгіштері мен жиілігі айнымалы жетектердің сымдарынан бөлек орналасуын қамтамасыз етіңіз. Кабельдердің барлық экрандарын бір шкафтық жерге тұйықтау шинасының нүктесіне жалғап, далалық тарату қораптары арқылы экран тұтастығының үзілмегенін тексеріңіз. Барлық далалық өткізгіш терминалдарында кемінде 5 толық бұранда орамының ілінісуін сақтай отырып, клемма бұрандаларын мұқият қатайтыңыз.
