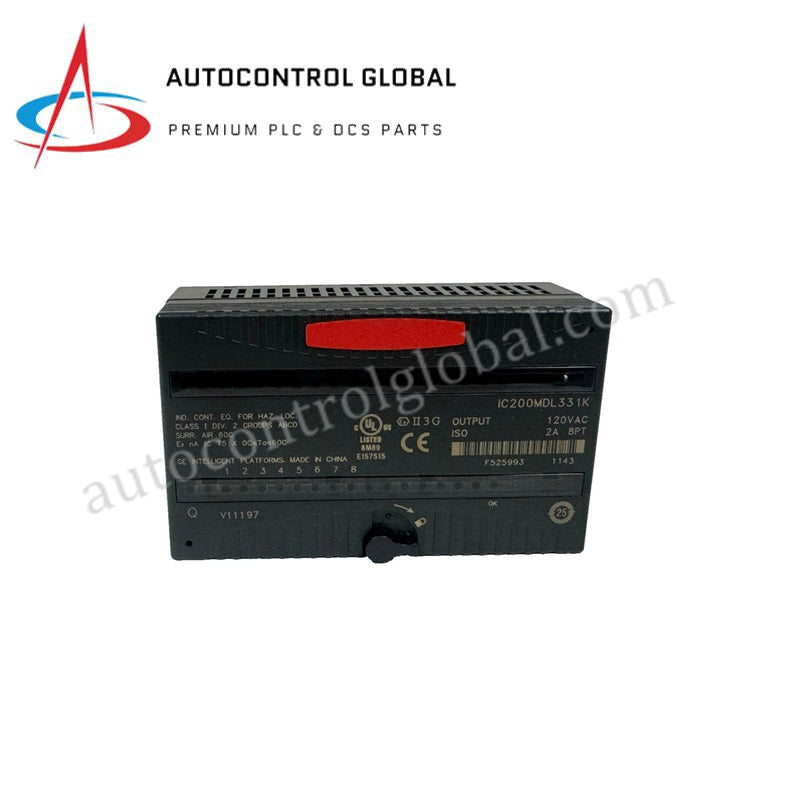

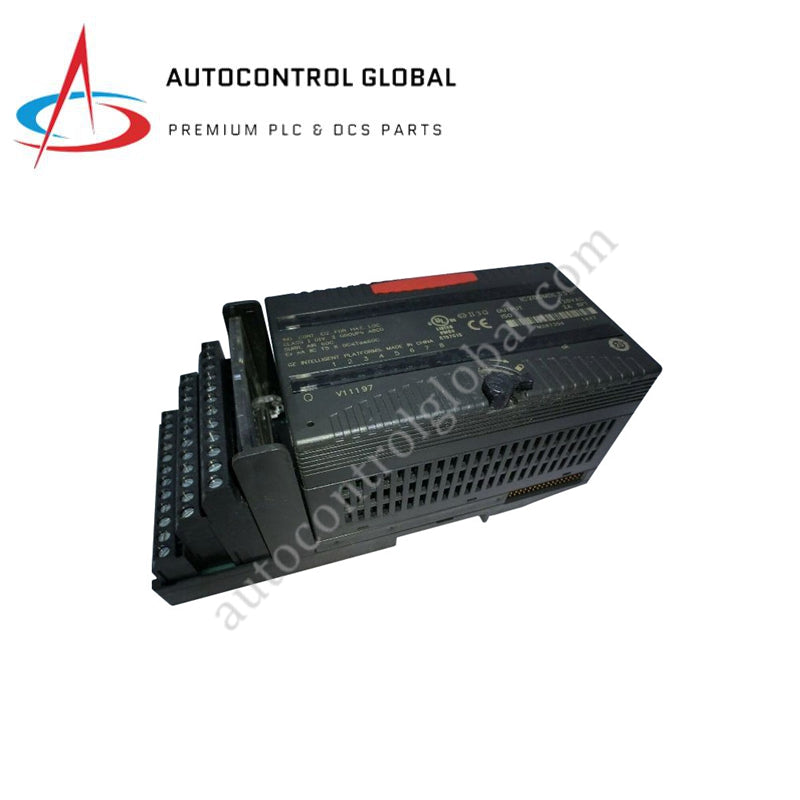

120VAC išvesties modulis IC200MDL331 GE Fanuc VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200MDL331
Condition：New with Original Package
Product Type: Diskretiniai išėjimo moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Produkto apžvalga
GE Fanuc IC200MDL331 veikia kaip didelės talpos atskirų išėjimų sąsaja VersaMax I/O ir PLC šeimai. Jis suteikia aštuonis nepriklausomus, atskirai izoliuotus kanalus, skirtus valdyti AC apkrovas iki 120 VAC. Užtikrindamas visišką elektros atskyrimą tarp kanalų, šis modulis leidžia inžinieriams valdyti įrangą, maitinamą iš skirtingų AC fazių arba atskirų maitinimo šaltinių viename I/O stovo bloke. Jis patikimai valdo didelės srovės pramoninius aktyvatorius, įskaitant didelius variklių paleidiklius, solenoidus ir indikatorių įrenginius.
Techninės specifikacijos
| Specifikacija | Detalės |
| Kanalų skaičius | 8 (atskirai izoliuoti) |
| Nominali įtampa | 120 voltų AC |
| Išėjimo įtampos diapazonas | 85 iki 132 voltų AC |
| Išėjimo srovė vienam taškui | 2,0 amperai (maksimaliai) |
| Įsijungimo srovė | 20 amperų (maksimaliai 1 ciklui) |
| Atsako laikas | 1/2 ciklo (maksimaliai) |
| Įtampos kritimas | 2,0 voltai (maksimaliai) |
| Darbinis dažnis | 47 iki 63 Hz |
| Vidinė apsauga | Snubberis ir MOV kiekvienam išėjimui |
| Atgalinės plokštės srovė | 85 mA (maksimaliai iš BIU maitinimo) |
| Būsenos indikatoriai | 8 kanalų LED + 1 modulio OK LED |
Inžinerinės privalumai
-
Puiki kanalų izoliacija: Kiekvieno iš aštuonių taškų atskira izoliacija pašalina kryžminio triukšmo ar gedimų plitimo riziką tarp grandinių. Ši architektūra leidžia moduliui saugiai valdyti apkrovas iš skirtingų elektros tinklų ar fazių.
-
Aukštos srovės valdymas: Nors dauguma PLC išėjimų riboja srovę iki 0,5 A, IC200MDL331 palaiko iki 2,0 amperų vienam taškui. Ši tvirta talpa leidžia tiesiogiai valdyti sunkius kontaktorius be tarpinio relės.
-
Integruota pereinamųjų reiškinių slopinimas: Kiekviename išėjime yra įmontuotas snubberis ir MOV (metalo oksido varistorius). Šios dalys suvaldo indukcinius įtampos šuolius ir slopina aukšto dažnio triukšmą, žymiai prailgindamos modulio ir prijungtų įrenginių tarnavimo laiką.
-
Greita diagnostikos matomumas: Devyni įmontuoti LED indikatoriai suteikia momentinį grįžtamąjį ryšį. Aštuoni skirti kanalų LED stebi kiekvieno išėjimo įjungimo/išjungimo būseną, o centrinis „OK“ LED stebi modulio būklę, leidžiant priežiūros komandai spręsti lauko pusės problemas be specialios programinės įrangos.
-
VersaMax lankstumas: Modulis tvirtinamas prie bet kurio VersaMax I/O laikiklio. Šis modulinis dizainas leidžia karštą keitimą (jei leidžia laikiklis ir programinė įranga) ir sumažina bendrą užimamą vietą tankiuose valdymo spintose.
DUK
-
Ar šis modulis palaiko nuolatinės srovės apkrovas?
Ne. IC200MDL331 yra skirtas tik AC išėjimams 85-132 VAC diapazone. Bandymas valdyti DC apkrovas sukels išėjimo neužsijungimą dėl vidinių Triac/AC jungimo komponentų pobūdžio.
-
Ar IC200MDL331 yra 100 % naujas?
Taip. Tiekiame tik originalius, visiškai naujus ir gamykliškai uždarytus GE Fanuc (Emerson) įrenginius. Kiekvienam moduliui taikoma standartinė 12 mėnesių pramoninė garantija.
-
Ar galiu naudoti šį modulį skirtingų 120VAC fazių perjungimui?
Taip. Kadangi kiekvienas kanalas yra atskirai izoliuotas, galite saugiai perjungti skirtingas fazes per 8 kanalus nesukeldami trumpųjų jungimų.
-
Kas vyksta esant didelės įsijungimo srovės įvykiui?
Modulis gali atlaikyti maksimalų 20 amperų įsijungimą pusės ciklo trukmei. Tai idealiai tinka paleisti indukcines apkrovas, tokias kaip mažieji AC varikliai ar dideli solenoidiniai vožtuvai, kuriems reikalinga didelė pradinė srovė mechanizmui „paleisti“.
