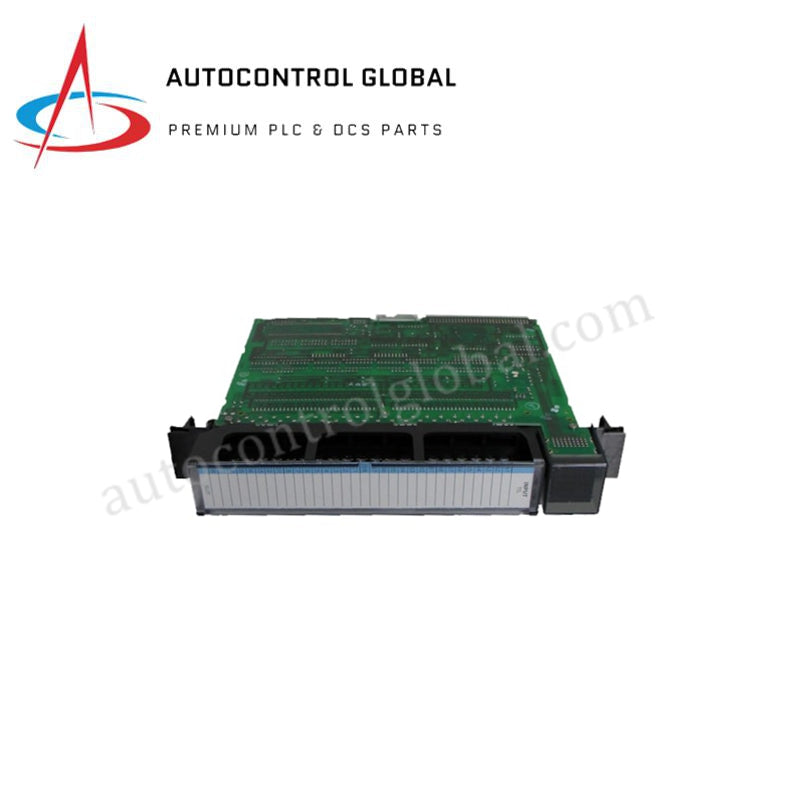

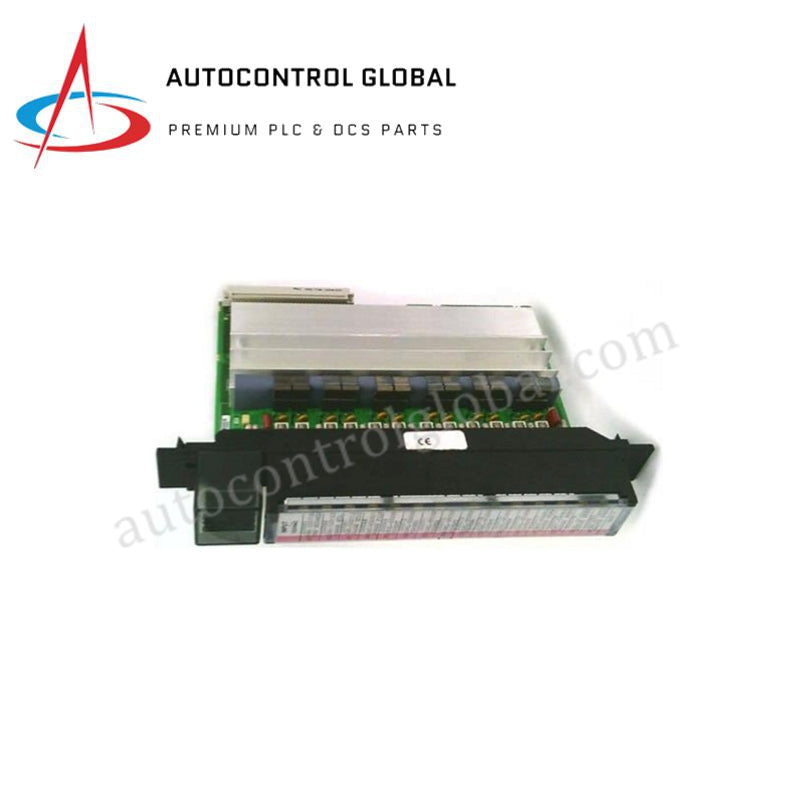

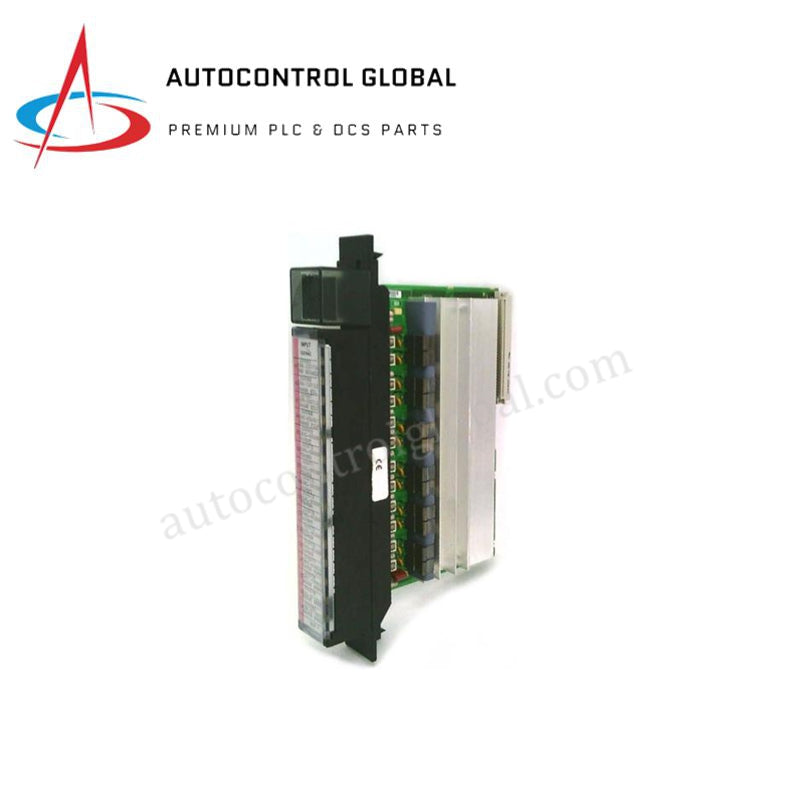

32 kanalų IC697MDL650 GE PLC įvesties modulis Naujas

Produkto apžvalga

GE Fanuc IC697MDL650 veikia kaip didelio tankio sąsaja tarp lauko lygio skaitmeninių įrenginių ir Series 90-70 PLC procesoriaus. Šis 100 % visiškai naujas originalus modulis suteikia 32 nepriklausomas įvesties taškų, specialiai sukurtų teigiamos logikos (sourcing) konfigūracijoms. Jis konvertuoja 24 V DC signalus iš įrangos, tokios kaip ribiniai jungikliai, artumo jutikliai ir mygtukai, į švarius skaitmeninius duomenis. Naudojant didelio tankio vieno lizdo dizainą, IC697MDL650 maksimaliai padidina stovo efektyvumą, tuo pačiu išlaikydamas tvirtą elektrinę izoliaciją, reikalingą sunkioms pramoninėms sąlygoms.

Techninės specifikacijos

Inžinerinės privalumai

• Didelio tankio stovo optimizavimas: 32 taškų architektūra leidžia naudotojams dvigubai padidinti įvesties pajėgumą standartiniame stovo lizde, palyginti su senesniais 16 taškų moduliais. Tai sumažina valdymo spintos bendrą dydį ir sumažina bendrą I/Į taško kainą.

• Pažangi optinė izoliacija: Kiekviena iš keturių grupių turi nepriklausomą optinę izoliaciją iki 1500 V RMS. Ši barjera apsaugo jautrią PLC logiką nuo aukštos įtampos tranzientų ir žemės kilpų, kilusių lauke, užtikrindama nuolatinį procesoriaus veikimą net ir išorinių elektros gedimų metu.

• Konfigūruojamas triukšmo slopinimas: Aparatinės įvesties filtrai leidžia inžinieriams pasirinkti tarp 1 ms ir 10 ms atsako laikų. Pasirinkus 10 ms filtrą efektyviai pašalinamas mechaninių jungiklių „kontaktų atšokimas“, o 1 ms nustatymas leidžia greitai sekti spartaus elektroninio impulso signalus.

• Kritinių pertraukčių palaikymas: Kanalo A1 palaiko aparatinės įrangos valdomas CPU pertraukas. Ši funkcija leidžia PLC praleisti standartinius skenavimo ciklus ir nedelsiant reaguoti į aukšto prioriteto perėjimus, tokius kaip avarinio sustabdymo signalai ar didelio greičio sinchronizacijos signalai.

• Supaprastinta lauko diagnostika: Kiekvienam kanalui yra atskiri LED indikatoriai, teikiantys realaus laiko būsenos atnaujinimus. Tai leidžia techniniam personalui akimirksniu patikrinti lauko laidų ir jutiklių būklę be programavimo terminalo prijungimo.

DUK

• K: Ar IC697MDL650 palaiko neigiamą logiką (sinking) įrenginius?

• A: Ne. Šis modulis naudoja teigiamos logikos grandinę. Jam reikalingi lauko įrenginiai, tiekiantys teigiamą įtampą į įvesties terminalą, kad būtų užregistruota „Įjungta“ būsena.

• K: Kaip grupavimas veikia mano lauko laidus?

• A: 32 taškai yra padalinti į 4 izoliuotas grupes po 8. Tai leidžia naudoti skirtingus maitinimo šaltinius skirtingoms grupėms, jei reikia, arba suteikia papildomą gedimų valdymo sluoksnį modulyje.

• K: Ar galiu naudoti dviejų laidų artumo jutiklius su šiuo moduliu?

• A: Taip, bet turite užtikrinti, kad jutiklio „Išjungta“ būsenos nuotėkis būtų mažesnis nei 2 mA. Jei nuotėkis viršija šią vertę, modulis gali klaidingai užregistruoti „Įjungta“ būseną.

• K: Ar šis modulis suderinamas su PACSystems RX7i?

• A: Nors jis sukurtas Series 90-70 sistemai, daugelis IC697 modulių išlaiko suderinamumą su RX7i sistemomis. Tačiau visada patikrinkite savo konkretaus atgalinės plokštės ir procesoriaus programinės įrangos reikalavimus prieš diegiant.
