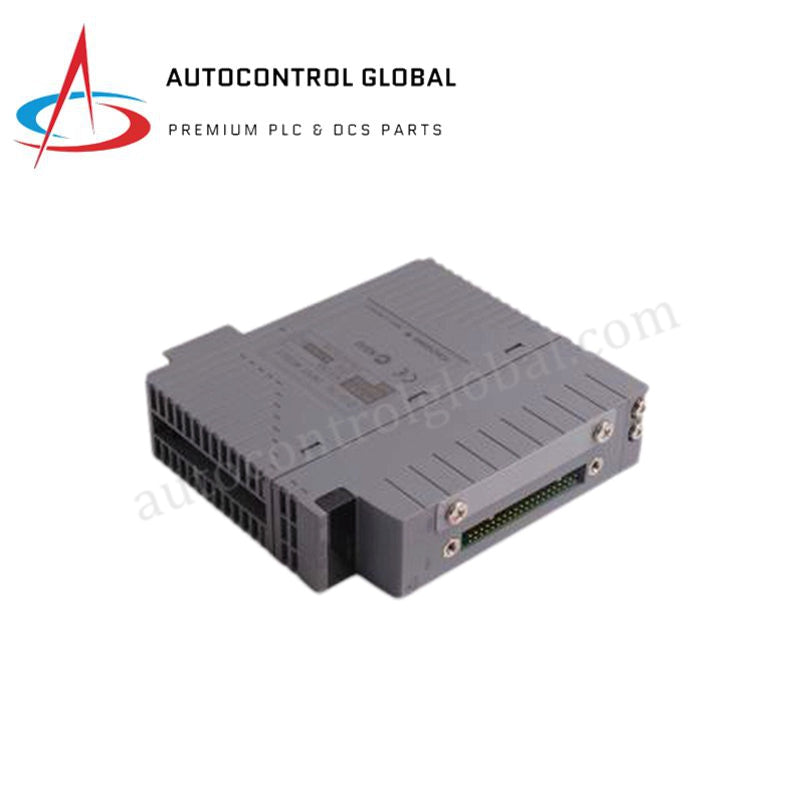

AAI135-SE0 Yokogawa CENTUM VP analoginių įėjimų modulis

Yokogawa AAI135-SE0 izoliuotų analoginių įėjimų modulis

Sukonfigūruotas elektriškai izoliuotam signalų įsigijimui „Yokogawa CENTUM VP“ / FIO valdymo sistemose, Yokogawa AAI135-SE0 (AAI135 izoliuotų analoginių įėjimų modulis) užtikrina tiesioginį fizinių ir elektrinių signalų apdorojimą per 8 atskirus lauko kanalus. Modulis priima 4-20 mA nuolatinės srovės grandinių signalus iš proceso prietaisų ir konvertuoja šiuos fizinius įėjimus sisteminiam apdorojimui. Jis iš esmės palaiko tiek 2 laidų lauko siųstuvus, naudojančius integruotą siųstuvo maitinimą, tiek savarankiškai maitinamus 4 laidų siųstuvus; kiekvieno kanalo tipą galima pasirinkti atskirai.

Priesagų paaiškinimas ir modelių matrica

Modelio kodas AAI135-SE0 apibrėžia konkrečią aparatinę konfigūraciją ir parinkčių paketą AAI135 modulių serijoje:

• AAI135: bazinis 8 kanalų izoliuotos analoginių įėjimų aparatinės architektūros modelio žymėjimas.
• -S: standartinis signalo tipas be integruoto HART perdavimo ryšio funkcijos (palyginti su -H variantais, palaikančiais HART).
• E: apsaugos nuo sprogimo parinkčių paketas, skirtas naudoti pavojingose zonose.
• 0: pagrindinė aplinkos ir eksploatacinių parametrų specifikacija.

Aparatinės įrangos specifikacijos

Proceso valdymas ir DCS prietaisų integravimas

AAI135-SE0 modulis sukurtas taip, kad užtikrintų patikimą kanalų tarpusavio izoliaciją ir atsparumą bendrojo režimo elektriniam triukšmui sudėtingoje pramoninėje aplinkoje. Modulis palaiko greitą 10 ms duomenų atnaujinimo periodą visuose 8 įėjimo kanaluose, kad proceso valdymo grandinės veiktų realiuoju laiku. Integruoti siųstuvų maitinimo šaltiniai užtikrina patikimą grandinės maitinimą (>=15.0 V esant 20 mA), todėl 2 laidų slėgio, srauto, lygio ir temperatūros siųstuvus galima tiesiogiai integruoti be išorinių maitinimo paskirstymo blokų. Modulis užtikrina nuolatinę 500 VAC galvaninę izoliaciją tarp atskirų kanalų, taip pat tarp lauko laidų ir vidinės FIO pagrindinės magistralės, todėl įžeminimo kilpos netrikdo matavimo patikimumo.

Dažnai užduodami klausimai

K: Ar tame pačiame AAI135-SE0 modulyje galima derinti 2 laidų ir 4 laidų proceso siųstuvus?

A: Taip, kiekvieną iš 8 kanalų galima atskirai sukonfigūruoti 2 laidų, iš grandinės maitinamiems lauko prietaisams arba 4 laidų, savarankiškai maitinamiems lauko prietaisams, atsižvelgiant į gnybtų prijungimo topologiją ir sistemos konfigūracijos parametrus.

K: Ar AAI135-SE0 palaiko skaitmeninius HART perdavimo signalus?

A: Ne, žymėjimas „-S“ nurodo standartinį analoginių įėjimų modulį be HART ryšio protokolo palaikymo. Programoms, kurioms reikalingas HART perdavimas, reikia naudoti „-H“ variantą (pvz., AAI135-HE0).

K: Kokios suderinamos gnybtų plokštės skirtos lauko laidams prijungti?

A: AAI135-SE0 prie lauko laidų jungiamas naudojant prispaudžiamuosius gnybtus, kabelius su MIL jungtimis arba specialius KS1 kabelius; jis taip pat jungiamas prie suderinamų „Yokogawa“ gnybtų plokščių, tokių kaip A1BA4D arba AEA4D, per standartinius prijungimo adapterius.

Lauko įrengimo gairės

• Prieš montuodami modulį į FIO mazgo pagrindinę plokštę arba išimdami jį iš jos, visiškai išjunkite pagrindinio stovo maitinimą arba patikrinkite vietines darbo pavojingoje zonoje saugos procedūras.
• Tvirtai įstatykite modulį į jam skirtą FIO lizdą ir įsitikinkite, kad fiksavimo mechanizmai saugiai užsifiksavo, kad pagrindinės magistralės jungties kontaktai būtų patikimi.
• 4-20 mA signalų kabelius tieskite atskirai nuo aukštos įtampos elektros linijų ir induktyviųjų apkrovų, kad išvengtumėte elektromagnetinių trukdžių.
• Kabelių ekranus prijunkite prie nurodytų sistemos įžeminimo taškų viename galiniame prijungimo mazge, kad būtų išvengta parazitinių įžeminimo kilpų srovių tarp izoliuotų kanalų.
• Patikrinkite, ar gnybtų bloko varžtai arba prispaudžiamieji kontaktai įsukti bent per 5 pilnus sriegio apsisukimus arba priveržti pagal rekomenduojamą sukimo momentą, kad būtų užtikrintas stabilus elektrinis laidumas nuolatinės mechaninės vibracijos sąlygomis.
