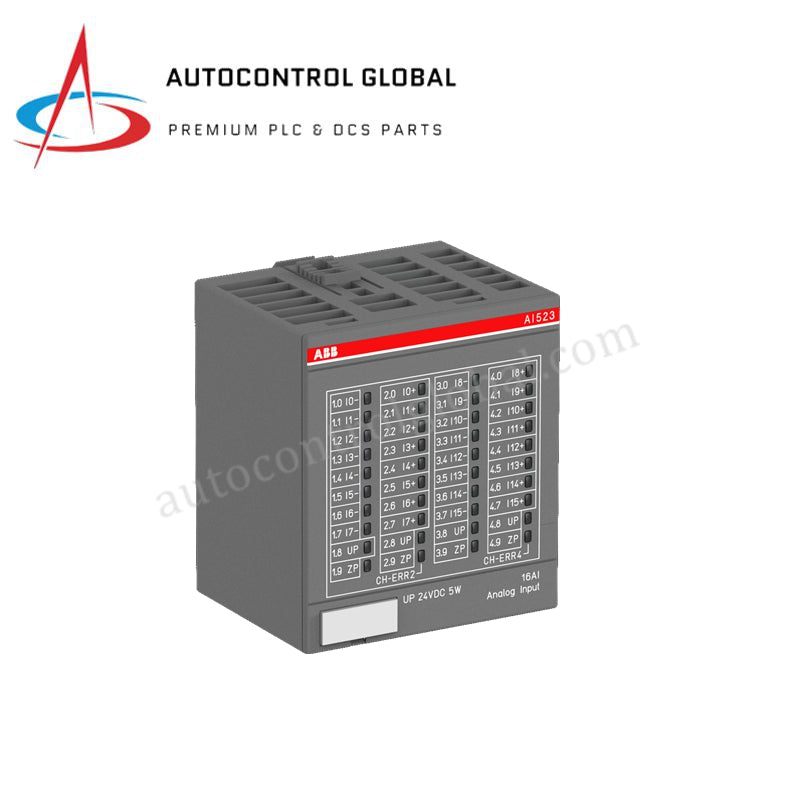

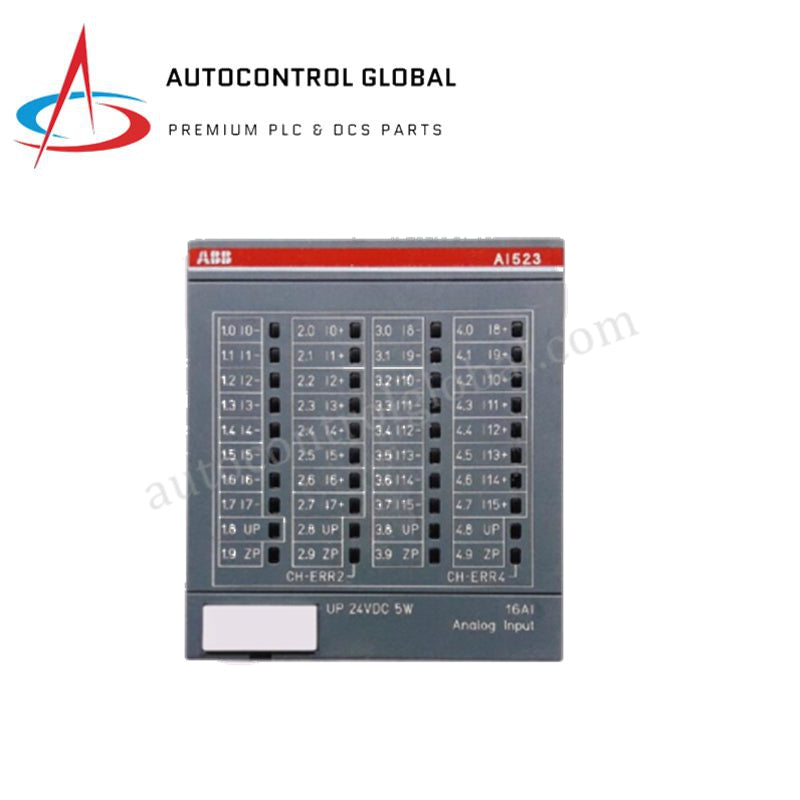

ABB AI523 Advant AC500 analoginis įvesties modulis 1SAP250300R0001

ABB AI523 S500 analoginis įėjimo modulis

Konfigūruotas aukšto tankio analoginių signalų įsigijimui ABB Advant AC500 sistemose, ABB AI523 (AI523 analoginis įėjimo modulis) užtikrina tiesioginį fizinį/elektrinį vykdymą. Veikdamas kaip specializuotas 16 kanalų aparatūros komponentas S500 I/O magistralės platformoje, modulis transformuoja lauko jutiklių išėjimus į skaitmenines registrų reikšmes centrinio procesoriaus vienetui, palaikydamas deterministinius atnaujinimo ciklus pramoniniuose tinkluose be programinės įrangos sukeliamo apdorojimo svyravimo.

Aparatūros specifikacijos

Pramoninės valdymo ir tinklo integracijos techninės savybės

Aparatinė įranga tiesiogiai sąveikauja su AC500 vidiniu atbulinės plokštės magistrale, naudodama iš anksto apibrėžtus I/O mastelio profilius, kad atitiktų PM57x, PM58x ir PM59x procesorių programinės įrangos atminties suderinamumo matricas. Kanalų konfigūracijos parametrai perduodami iš pagrindinio valdiklio per atbulinės plokštės inicializacijos rutiną, nustatant vidinius analoginio-skaitmeninio keitiklio daugiklio laikus ir aktyvuojant specifines filtro dažnius. Įmontuota elektroninė grandinė slopina elektros kryžminį triukšmą tarp gretimų srovės kilpų per specializuotus aparatūros atskyrimo filtrus, leidžiančius integruoti didelio tankio signalus be kanalų degradacijos.

Kai išoriniai tinklai reikalauja Profinet arba EtherNet/IP deterministinės komunikacijos, modulis perduoda skaitmeninius duomenis per decentralizuotą magistralės jungties modulį, išlaikydamas duomenų paketų sinchronizaciją. Lauko laidų gedimai valdomi aparatūros lygyje; atvirkštinės poliškumo ir viršįtampių apsaugos tinklai suvaldo iki 30 VDC tranzientus, apsaugodami komponentus nuo pažeidimų.

Dažniausiai užduodami klausimai

K: Ar to paties AI523 modulio kanalai gali būti konfigūruojami su mišrių signalų tipais?

A: Taip, kiekvienas iš 16 kanalų yra atskirai programiškai konfigūruojamas. Vienas modulis gali vienu metu stebėti 4-20 mA srovės kilpas, +/-10 V įtampos signalus ir Pt100 RTD zondus be išorinių aparatūros izoliacijos blokų.

K: Kokie yra šiluminiai apribojimai montuojant modulį vertikaliai ant DIN bėgelio?

A: Vertikalus montavimas riboja vidinius natūralius konvekcinius oro srautus. Didžiausia leistina darbinė aplinkos temperatūra sumažėja nuo +60 °C iki +40 °C. Reikia išlaikyti 10 mm tarpą šonuose ir 50 mm viršuje bei apačioje aplink modulį.

K: Kaip modulis reaguoja į atvirą grandinę 4-20 mA kilpoje?

A: Vidinė aparatūra užregistruoja per mažo srauto gedimą, nustatydama atitinkamą kanalo diagnostikos bitą proceso duomenų vaizde. Priekinės panelės būsenos LED indikatorius įsižiebia, rodydamas vietinę kanalo klaidą.

Lauko montavimo gairės

• DIN bėgelio tvirtinimo stabilumas: Užfiksuokite modulį ant standartinių TH35-15 arba TH35-7,5 DIN bėgelių. Užtikrinkite, kad modulio gale esanti įžeminimo spyruoklė tiesiogiai, be dažų, kontaktuotų su metaliniu bėgeliu, kad būtų sukurtas funkcinis įžeminimo kelias.
• Užsklandos ir įžeminimo standartai: Visos analoginių signalų linijos turi naudoti susuktų porų ekranizuotus kabelius. Kabelių užsklandas prijunkite tiesiogiai prie funkcinių įžeminimo juostos, esančios skydelio įėjimo vietoje. Nejunkite užsklandos prie modulio signalo bendrojo gnybto.
• Laidininkų atskyrimas: Išlaikykite ne mažesnį kaip 100 mm fizinį atstumą tarp žemos įtampos analoginių signalų laidų ir AC maitinimo linijų arba jungiamųjų induktyvių apkrovų kabelių laidų kanale.
• Gnybtų bloko laidų prijungimas: Nuimkite izoliaciją nuo laidininko tiksliai 6 mm. Priveržkite gnybtų varžtus nurodytu sukimo momentu 0,5 Nm, kad būtų išvengta didelės varžos kontaktinių taškų. Prieš įstatant nepadenginėkite vielos galų švinu.
