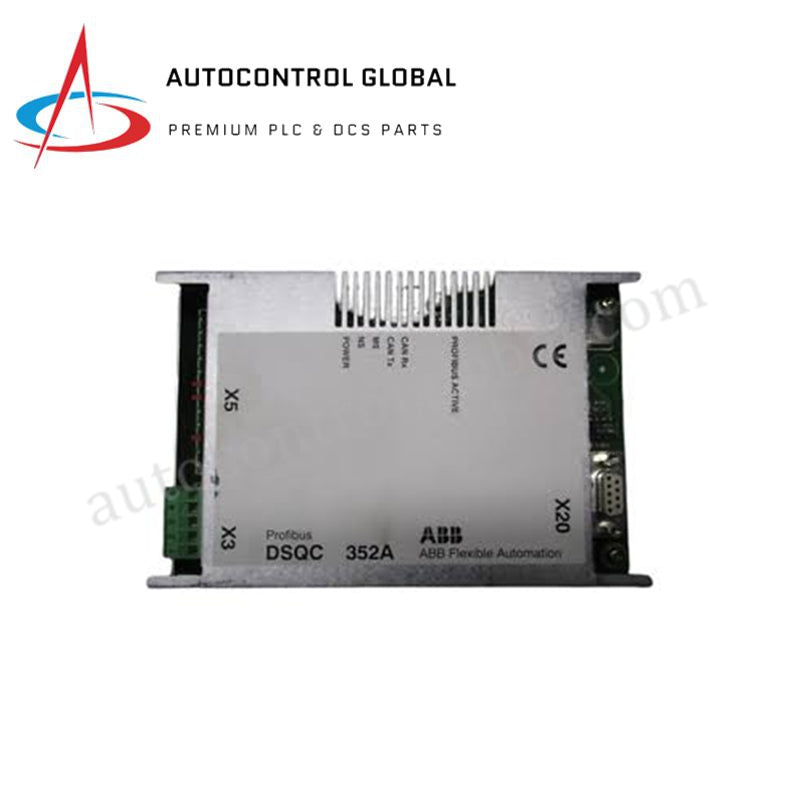

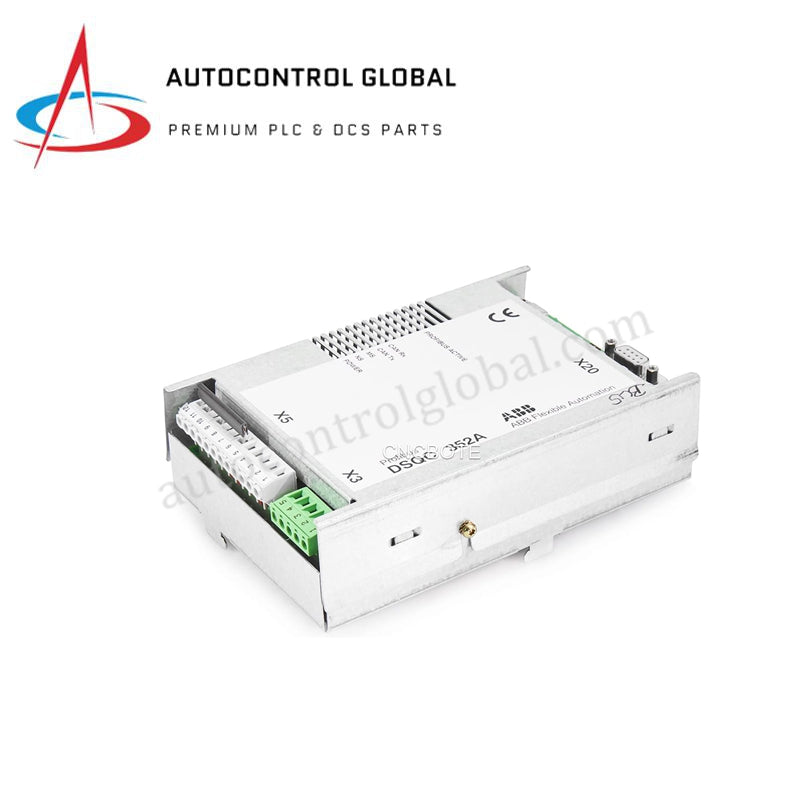

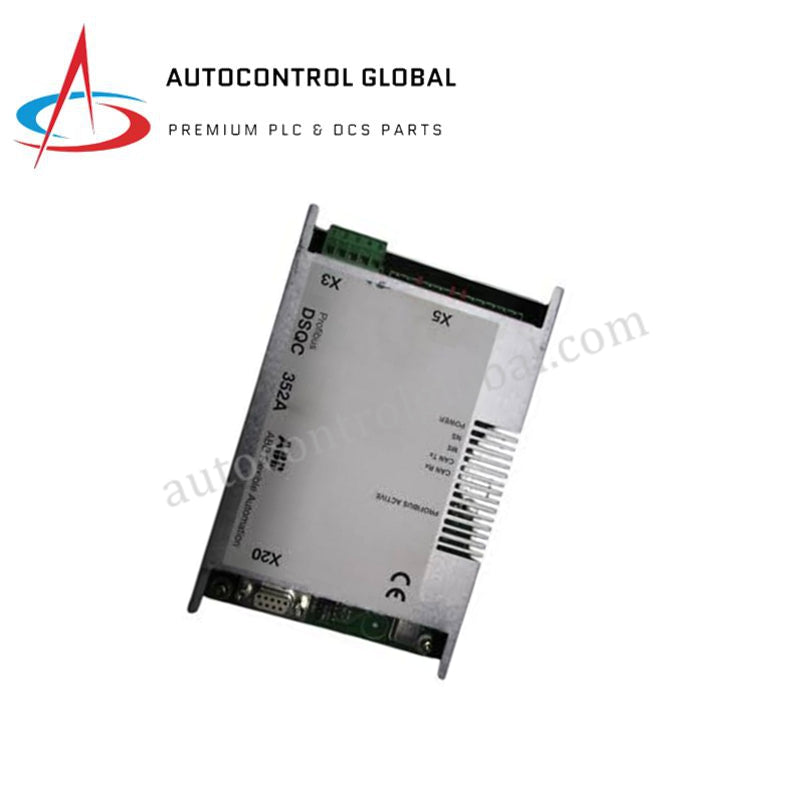

ABB DSQC-352A Profibus-DP pavaldinio modulis IRC5 robotų valdikliams
Manufacturer: ABB
-
Part Number: DSQC352B
Condition：New with Original Package
Product Type: Ryšio moduliai
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB DSQC-352A Profibus modulis
ABB DSQC-352A (DSQC-352A Profibus-DP Slave modulis) yra pagrindinė DSQC-352A komunikacijos sąsaja, naudojama greitam duomenų mainams IRC5 robotų valdiklių platformose.
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | DSQC-352A |
| Prekės ženklas | ABB |
| Kilmė | Šveicarija |
| Svoris | 0,3 kg |
| Išmatavimai | 90 x 50 x 30 mm |
| Darbinė temperatūra | nuo 0 iki +55 °C |
| Energijos suvartojimas | < 2 W |
| Komunikacija | Profibus-DP (RS-485) |
| Duomenų perdavimo greitis | nuo 9,6 kbps iki 12 Mbps |
| Įėjimo/išėjimo taškai | 16 konfigūruojamų taškų |
| Izoliacija | 1500 V AC |
Profibus ir deterministinė tinklo komunikacija
Modulis tiesiogiai integruojamas į IRC5 pagrindinę plokštę, užtikrindamas deterministinę komunikaciją tarp roboto valdiklio ir pagrindinio PLC. Jis palaiko Profibus-DP duomenų perdavimo greitį iki 12 Mbps, užtikrindamas minimalų delsą laiko kritinėse valdymo grandinėse. RS-485 fizinis sluoksnis suteikia patikimą signalo vientisumą, o programiškai konfigūruojamas slave adresų diapazonas (0-126) leidžia tiksliai segmentuoti tinklą. Be to, 1500 V AC galvaninė izoliacija efektyviai slopina elektromagnetinius trukdžius (EMI), apsaugodama vidinę logiką nuo įtampos pertrūkių, būdingų tankiai užpildytoms gamyklos aplinkoms.
Dažniausiai užduodami klausimai (DUK)
K: Ar šį modulį galima keisti veikiant IRC5 valdikliui?
A: Ne, DSQC-352A modulis reikalauja, kad valdiklis būtų išjungtas, siekiant išvengti elektros lankų ir galimų pažeidimų pagrindinės plokštės komunikacijos kontaktams.
K: Kaip modulis tvarko komunikacijos laiko viršijimus?
A: Profibus-DP slave logika stebi pagrindinio įrenginio širdies ritmą. Jei tinklo ciklas nutrūksta, modulis automatiškai pereina į saugų režimą, nustatydamas išėjimus į iš anksto apibrėžtas reikšmes, užtikrindamas sistemos saugumą.
K: Ar moduliui reikalingas išorinis 24 VDC maitinimas?
A: Taip, modulis veikia esant 18-30 VDC įtampai. Užtikrinkite, kad maitinimo šaltinis būtų izoliuotas nuo didelės induktyvumo apkrovų, kad būtų išlaikytas signalo aiškumas.
Montavimo lauke gairės
- Prieš montuojant modulį, patikrinkite, ar pagrindinės plokštės lizdas yra švarus nuo nešvarumų, kad būtų išvengta prasto kontakto.
- Suderinkite modulį su spintos gidu ir tvirtai, tolygiai spauskite, kol jungtis pilnai įsistums.
- Užfiksuokite modulį naudodami integruotą užraktą arba montavimo varžtus, kad būtų išvengta vibracijos sukeltų atjungimų.
- Naudokite ekranuotus susuktų porų kabelius Profibus tinklui, užtikrindami, kad ekranas būtų įžemintas viename taške, siekiant sumažinti žemės kilpas.
- Tinkamai užbaikite Profibus segmentą naudodami tinkamus rezistorius abiejuose linijos galuose, kad būtų išvengta signalo atspindžių.
