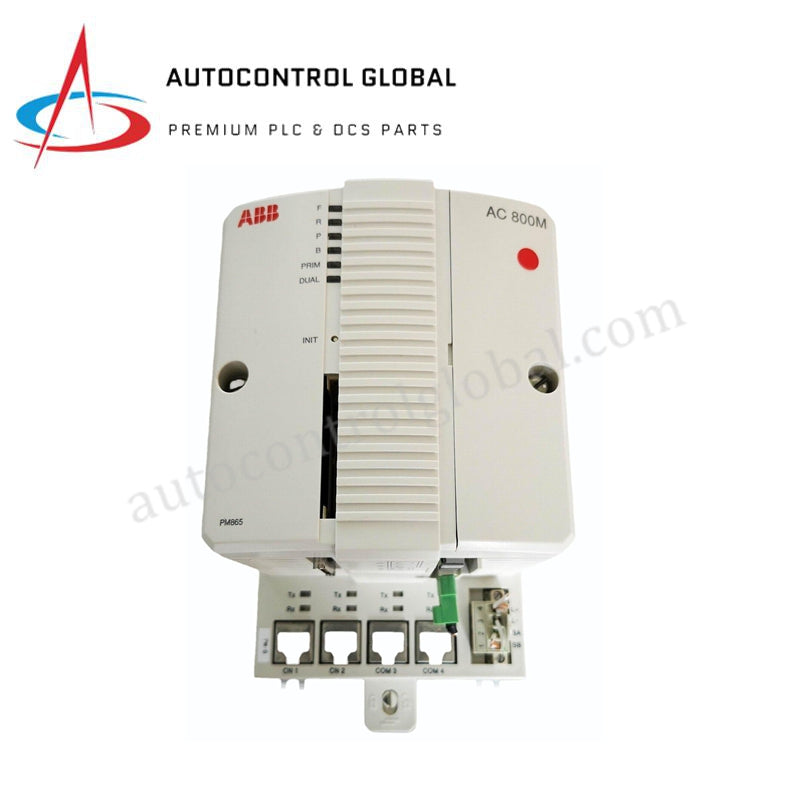

ABB PM856A 3BSE066490R1 AC 800M procesoriaus blokas Naujas
Manufacturer: ABB
-
Part Number: PM856A 3BSE066490R1
Condition：New with Original Package
Product Type: ABB AC 800M serija
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Produkto apžvalga
ABB PM856A (Dalies numeris: 3BSE066490R1) veikia kaip aukštos spartos skaičiavimo centras AC 800M paskirstytos valdymo sistemos širdyje. Ši visiškai nauja, originali procesoriaus įranga vykdo sudėtingą valdymo logiką ir valdo didelės spartos daugiaprocesinį darbą ABB 800xA DCS platformoje. Sukurtas 32 bitų RISC architektūros pagrindu, PM856A koordinuoja duomenų mainus tarp lauko magistralės posistemų ir centrinio valdymo tinklo. Jis suteikia reikalingą apdorojimo galią reikalaujantiems pramoniniams taikymams, užtikrindamas deterministinį automatizavimo užduočių vykdymą elektrinėse, naftos perdirbimo įmonėse ir didelio masto gamybos objektuose.
Techninės specifikacijos
PM856A naudoja pažangias atminties apsaugos ir didelės spartos sąsajas, kad išlaikytų sistemos vientisumą:
| Parametras | Specifikacijos detalės |
| Gamintojas | ABB Group |
| Modelis / Dalies numeris | PM856A / 3BSE066490R1 |
| Būklė | 100 % visiškai naujas, gamyklinis originalas |
| Procesoriaus tipas | 32 bitų RISC mikroprocesorius (~200 MHz) |
| Atminties talpa | 16 MB RAM (su ECC) / 4 MB Flash |
| Ethernet prievadai | 2 × RJ45 (CN1, CN2) palaikantys atsarginį ryšį |
| Serijiniai prievadai | COM3 (RS-232C), COM4 (izoliuotas konfigūravimui) |
| Išplėtimo galimybės | CEX magistralė (palaiko iki 12 komunikacijos modulių) |
| Atsarginės funkcijos | Akumuliatoriumi palaikomas realaus laiko laikrodis ir atmintis |
| Atminties sąsaja | CompactFlash lizdas programų/duomenų saugojimui |
| Darbinė temperatūra | –25 °C iki +70 °C |
| Išmatavimai | 142 × 73,5 × 373 mm |
Inžinerinės privalumai
ABB PM856A pašalina duomenų sugadinimo riziką integruodamas ECC (klaidų taisymo kodą) atmintį. Pramoninėse aplinkose, kur aukšto dažnio triukšmas gali sukelti „bitų apvertimus“, ECC atmintis automatiškai aptinka ir taiso vieno bito klaidas, užkertant kelią procesoriaus gedimams ir užtikrinant nuolatinį veikimą. Ši aparatūros lygio apsauga yra būtina 24/7 procesų pramonėje, kur valdymo gedimas sukelia didelius finansinius nuostolius.
Norint spręsti tinklo neveikimo problemą, PM856A turi dvipusį atsarginį RJ45 Ethernet prievadų komplektą. Šie prievadai (CN1 ir CN2) leidžia atskirus fizinius ryšius su valdymo tinklu, užtikrinant, kad valdiklis liktų pasiekiamas net jei nutrūktų jungiklio ar kabelio segmentas. Be to, įrenginys supaprastina paleidimą per savo unikalią slankiojimo ir užrakinimo DIN bėgelio mechaniką. Šis mechaninis dizainas leidžia greitai įdiegti arba keisti įrenginį karštuoju būdu siaurose valdymo spintose be specialių įrankių. CEX magistralės išplėtimo sąsaja dar labiau didina lankstumą, leidžiant valdikliui sujungti iki 12 skirtingų komunikacijos protokolų – įskaitant Profibus DP, Modbus ir FOUNDATION Fieldbus – tiesiogiai į 800xA architektūrą, efektyviai centralizuojant įvairius lauko duomenis į vieną vientisą procesorių.
DUK
Kaip PM856A tvarko aparatūros identitetą tinklo aplinkoje?
Kiekvienas PM856A įrenginys turi unikalų aparatūros identitetą, susietą su jo Ethernet MAC adresu, nurodytu ant TP830 pagrindo plokštės etiketės. 800xA sistema naudoja šį identitetą automatiškai priskirti IP adresus ir konfigūracijos parametrus, užkertant kelią mazgų konfliktams diegimo metu visoje vietovėje.
Ar PM856A gali saugoti programos logiką be nuolatinio maitinimo šaltinio?
Taip. Valdiklis naudoja akumuliatoriumi palaikomą RAM sistemą, kad išlaikytų duomenis trumpų maitinimo pertrūkių metu. Ilgalaikiam nepastoviam saugojimui integruota CompactFlash sąsaja leidžia saugoti visą programos kodą ir konfigūraciją, leidžiant „šaltąjį paleidimą“ be tinklo atsisiuntimo.
Kokia yra izoliuoto COM4 prievado funkcija?
ABB specialiai izoliuoja COM4, kad apsaugotų vidinę CPU grandinę nuo elektros smūgių konfigūravimo metu. Nors COM3 valdo standartinius RS-232C modemų signalus, COM4 suteikia saugią prieigos vietą Control Builder konfigūravimo įrankiui, užtikrinant, kad techniko nešiojamo kompiuterio žemės kilpos nesugadintų procesoriaus įrenginio.
Ar šis įrenginys palaiko karštą keitimą atsarginėse konfigūracijose?
Naudojant jį atsarginėje poroje su specialia pagrindo plokšte, galima pakeisti vieną PM856A, kol kitas palaiko aktyvų proceso valdymą. Ši galimybė užtikrina nulinį prastovų laiką svarbioms automatizavimo sistemoms.
