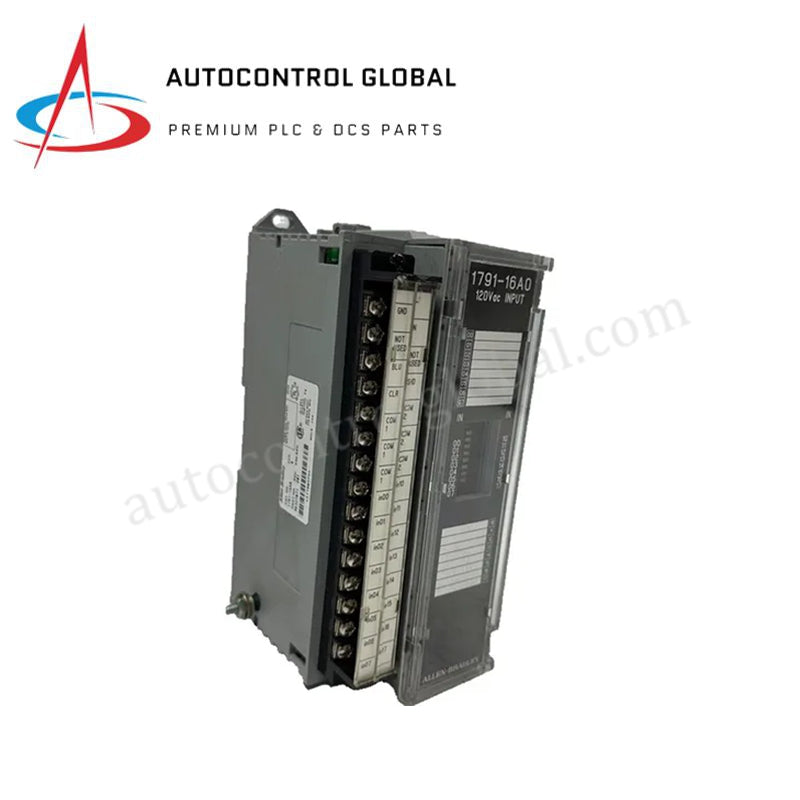

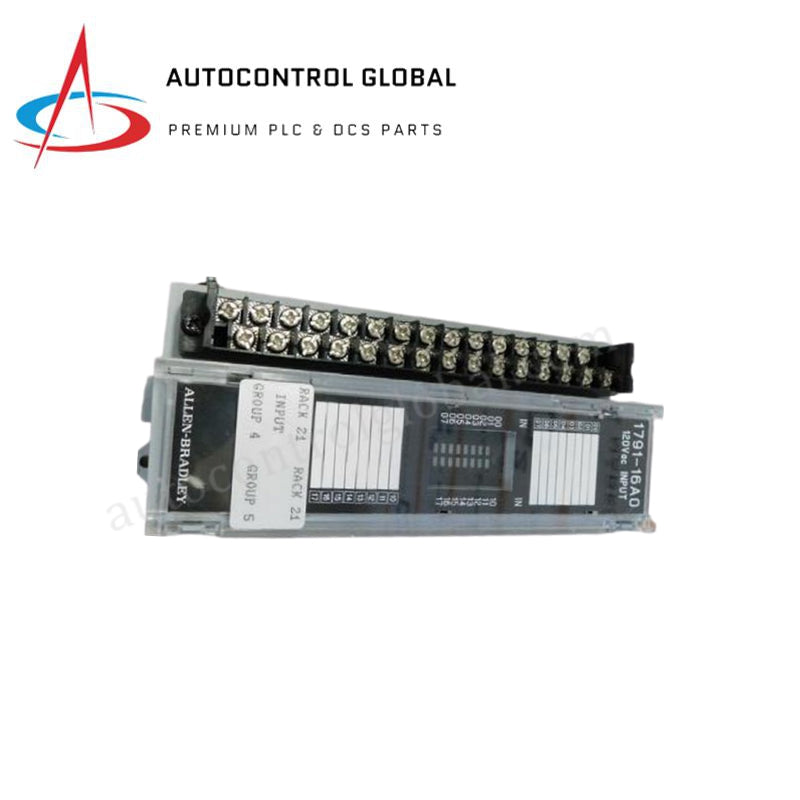

Rockwell 1791-16AC B serijos blokinis įvesties/išvesties modulis, 32 taškai, 60 Hz (kopija)

Allen-Bradley 1791-16AC B serijos nuotolinio bloko I/O 32 taškų AC modulis

Produkto apžvalga

 1791-16AC (B serija) yra didelio tankio, savarankiškas bloko I/O modulis, pagamintas Rockwell Automation. Sukurtas paskirstytam valdymui per Nuotolinio I/O (RIO) tinklą,  1791-16AC teikia iš viso 32 taškus, sudarytus iš 16 skaitmeninių AC įėjimų ir 16 skaitmeninių AC išėjimų. Šis „viskas viename“ dizainas pašalina poreikį atskiram korpusui, pagrindinei plokštei ar adapteriui, todėl tai yra idealus sprendimas pridedant vietinį I/O prie įrenginių be pagrindinės PLC spintos išplėtimo. B serijos įranga pasižymi patobulinta šilumos valdymo sistema ir atnaujintais elektroniniais komponentais, užtikrinančiais ilgalaikį patikimumą senesnėse PLC-5, SLC 500 ir ControlLogix sistemose.

Techninės specifikacijos

 1791-16AC yra suprojektuotas tiesioginiam ryšiui su aukštos įtampos lauko įrenginiais, išlaikant griežtą izoliaciją logikos grandinėms.

• Gamintojas: Rockwell Automation / Allen-Bradley

• Modelio numeris: 1791-16AC

• Serija: B serija

• Modulio tipas: Skaitmeninis AC bloko I/O modulis

• Bendras taškų skaičius: 32 taškai (16 įėjimų / 16 išėjimų)

• Įėjimo įtampos diapazonas: 85–132V AC (nominali 120V AC)

• Išėjimo įtampos diapazonas: 20–132V AC

• Įėjimo srovė: ~10 mA kiekvienam kanalui prie 120V AC

• Išėjimo srovės riba: 300 mA maksimali kiekvienam taškui prie 30°C; 150 mA maksimali prie 60°C

• Dažnio diapazonas: 60Hz (57–63 Hz)

• Tinklo sąsaja: Allen-Bradley Nuotolinis I/O (RIO)

• Ryšio greitis: 57,6k, 115,2k arba 230,4k baudų

• Izoliacijos įtampa: 1500V AC (laukas–logika)

• Darbinė temperatūra: 0°C iki +55°C (32°F iki 131°F)

• Svoris: 2,00 svarai (0,91 kg)

• Tvirtinimas: Vertikalus/horizontalus plokštės tvirtinimas arba DIN bėgelis

• Gyvavimo ciklo būsena: Nutrauktas gamintojo (senųjų sistemų palaikymas aktyvus)
