Analoginis išvesties modulis | Yokogawa AAI543-H03/K4A00
Manufacturer: Yokogawa
-
Part Number: AAI543-H03/K4A00
Condition：New with Original Package
Product Type: Analoginės įvesties moduliai
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

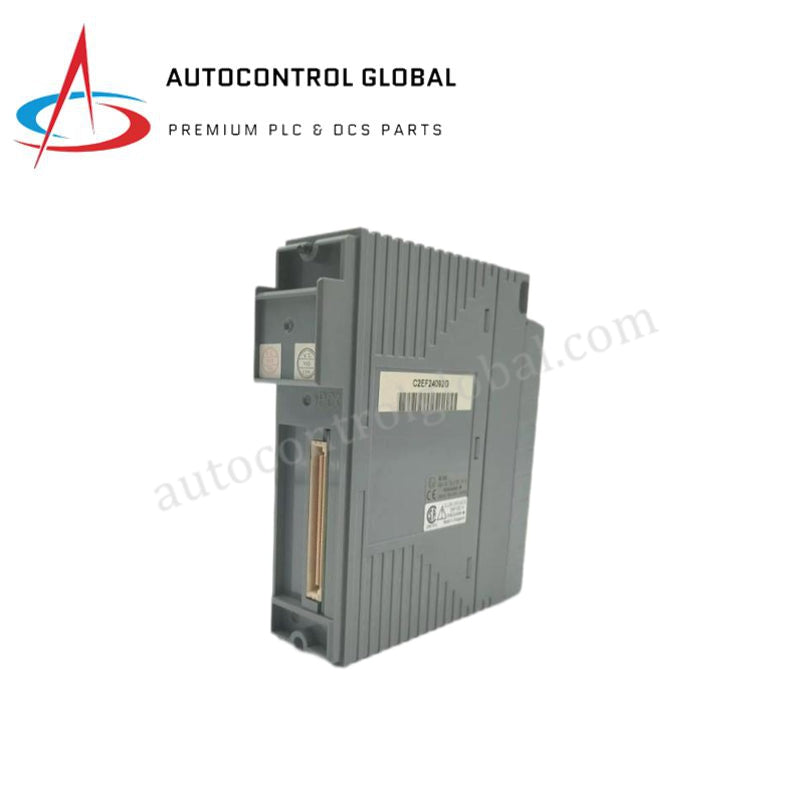

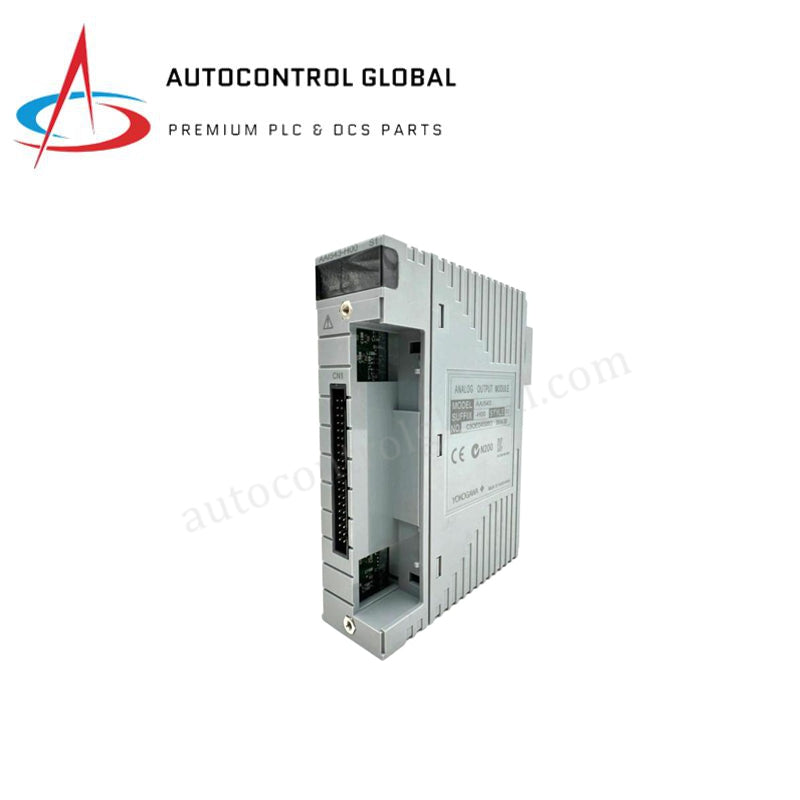

Yokogawa AAI543-H03/K4A00 analoginių išėjimų modulis
Skirtas 16 kanalų izoliuotų srovės signalų vykdymui Yokogawa CENTUM DCS platformose, Yokogawa AAI543-H03/K4A00 (AAI543 analoginių išėjimų modulis) užtikrina tiesioginį fizinį ir elektrinį vykdymą.
Priesagų paaiškinimas ir modelių matrica
| Kodo elementas | Pasirinkimas | Techninis apibrėžimas |
|---|---|---|
| Modelis | AAI543 | Analoginių išėjimų modulis (4-20 mA, 16 kanalų, izoliuotas) |
| Priesaga -H | -H | Integruotas HART skaitmeninio ryšio sluoksnis |
| Priesaga 0 | 0 | Standartinė persijungimo reakcija perteklinėje konfigūracijoje |
| Priesaga 3 | 3 | ISA Standard G3 konforminė danga, skirta veikti nuo -20 iki 70 laipsnių C |
| Parinktis | /K4A00 | Pridedamas ATK4A-00 KS kabelio sąsajos adapteris, skirtas prijungti AEA4D gnybtų plokštę |
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | AAI543-H03/K4A00 |
| Prekės ženklas | Yokogawa Electric Corporation |
| Kilmė | Japonija |
| Svoris | 0,4 kg |
| Matmenys | Standartinis Yokogawa FIO modulio formos koeficientas |
| Darbinė temperatūra | -20-70 laipsnių C |
| Energijos sąnaudos | 230 mA esant 5 VDC, 540 mA esant 24 VDC |
| Išėjimo signalo diapazonas | 4-20 mA DC |
| Leistina apkrovos varža | 0-750 omų |
| Kanalų izoliacija | 16 kanalų izoliuoti nuo sistemos (atlaiko 1500 VAC 1 minutę) |
| Konversijos tikslumas | +/-48 uA visame darbiniame diapazone |
| Duomenų atnaujinimo periodas | 10 ms |
| Grandinės nutrūkimo aptikimas | Suveikia, kai kilpos srovė yra mažesnė nei 0,65 mA |
DCS HART kilpos ir kanalų izoliacijos charakteristikos
Išėjimų modulyje yra 16 galvaniniu būdu izoliuotų lauko grandinių, kurių kiekviena tiekia 4-20 mA valdymo srovę galutiniams valdymo elementams ir apsaugo vidines DCS sistemos magistrales nuo trumpalaikių viršįtampių iki 1500 VAC. Ant kiekvienos išėjimo kilpos abiem kryptimis perduodami HART skaitmeninio ryšio protokolai, todėl galima perduoti parametrus ir atlikti vožtuvo padėties nustatytojo diagnostiką netrikdant pagrindinio 10 ms analoginių duomenų atnaujinimo ciklo. Naudojant perteklinę modulių konfigūraciją, dviejų įrenginių aparatinė įranga seka valdymo sistemos komandas, kad standartinių persijungimo įvykių metu būtų užtikrintas sklandus, be smūgio atliekamas perjungimas.
Dažnai užduodami klausimai
K.: Kaip /K4A00 parinktis veikia fizines modulio laidų jungtis?
A.: /K4A00 parinktis suteikia moduliui ATK4A-00 adapterį, kuris pakeičia priekinę jungtį taip, kad būtų galima prijungti specialius KS1 daugiagyslius kabelius, tiesiogiai nuvestus į AEA4D gnybtų plokštes.
K.: Kas įvyksta, jei lauko laidas nutrūksta arba kanalo apkrovos kilpa atsiveria?
A.: Vidinė diagnostikos grandinė stebi srovės tekėjimą ir, kilpos srovei nukritus žemiau 0,65 mA, suaktyvina grandinės nutrūkimo gedimą.
Lauko montavimo gairės
Įstatykite modulį į numatytąsias I/O lizdų vietas Yokogawa FIO mazgo bloke ir įsitikinkite, kad viršutiniai bei apatiniai fiksavimo skląsčiai tvirtai susijungė su galinės plokštės konstrukcija. Pritvirtinkite ATK4A-00 adapterį prie priekinės sąsajos ir prijunkite specialų KS1 kabelį prie AEA4D gnybtų plokštės. Kad nebūtų apkrauti vidiniai laidininkai, technikai turi užtikrinti ne mažesnį kaip 50 mm lenkimo spindulį visame kabelio maršrute.
Visus ekranų galus įžeminkite tik spintos prietaisų įžeminimo magistralėje. Palaikykite aplinkos darbinę temperatūrą nuo -20 iki 70 laipsnių C ir įsitikinkite, kad ISA Standard G3 konforminė danga liko nepažeista, kad būtų užtikrinta apsauga nuo korozijos atšiaurioje atmosferoje.
