Analoginių signalų gnybtų plokštė | GE IS200TBAIH1CCC Mark VI

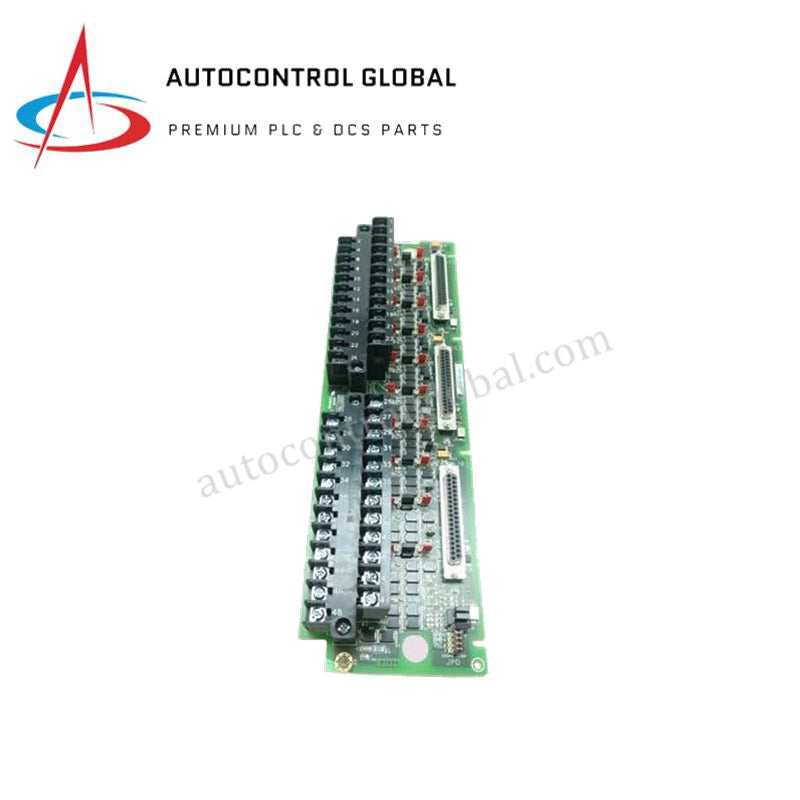

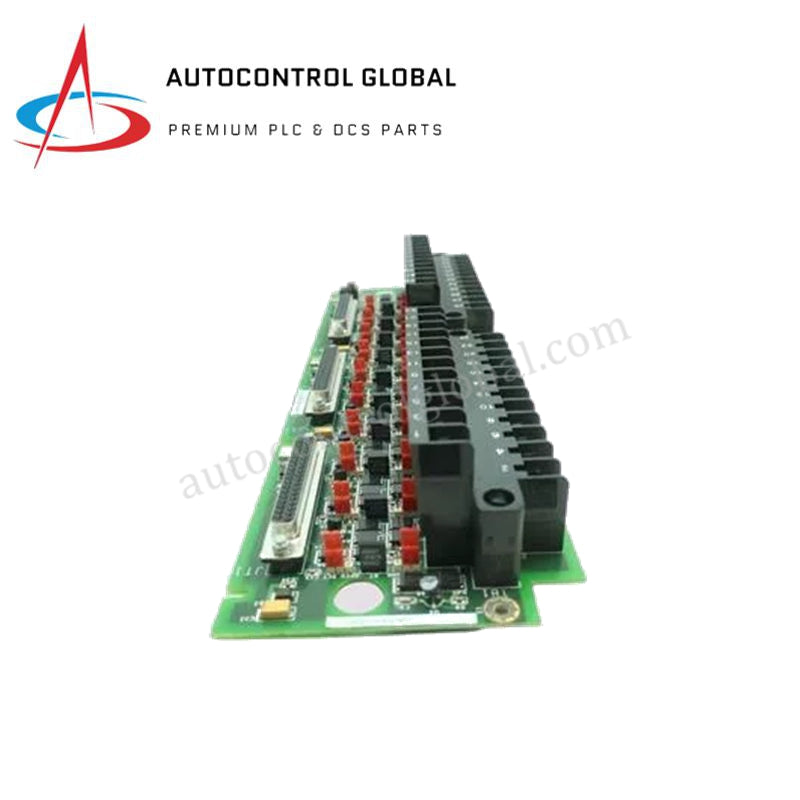

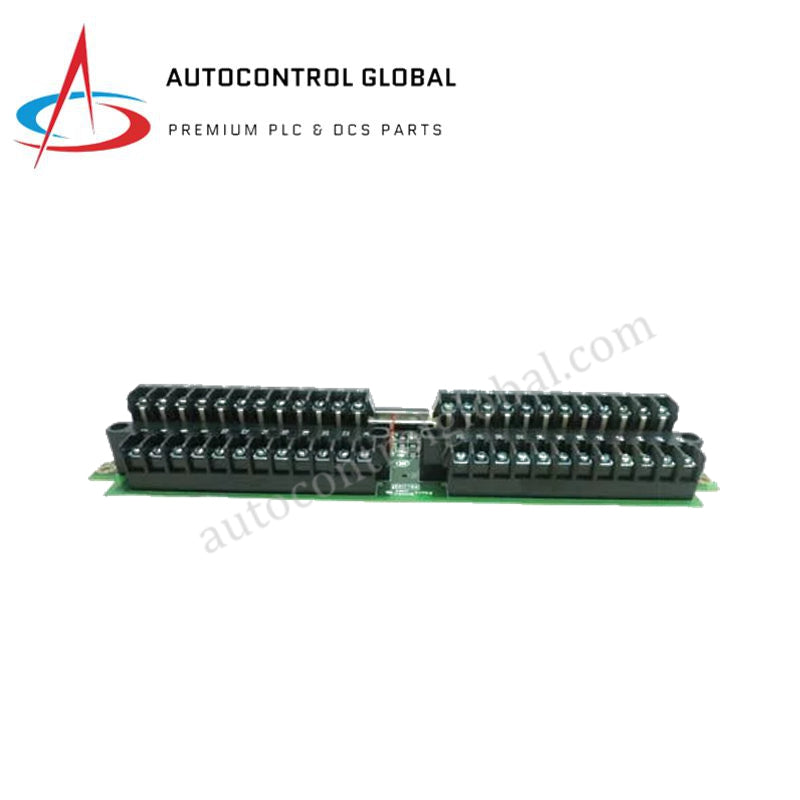

GE IS200TBAIH1CCC Mark VI analoginių įėjimų gnybtų plokštė

GE IS200TPROH1B BB, taip pat kataloguose žymima kaip IS200TBAIH1C analoginių įėjimų gnybtų plokštė, yra specializuotas aparatinės įrangos komponentas, skirtas lauko signalams rinkti ir triukšmui slopinti GE Mark VI turbinų valdymo sistemose. Gnybtų plokštė per sraigtinius laidų gnybtus tiesiogiai į valdymo procesorius perduoda 24 analoginius kanalus iš 4–20 mA siųstuvų, 0–10 VDC jutiklių ir varžinių temperatūros detektorių (RTD). Integruotas aktyvus signalų kondicionavimas ir 1500 VDC galvaninė kanalo ir magistralės izoliacija apsaugo vidinę galinę plokštę nuo elektros pereinamųjų procesų, o nuolatinė diagnostika aptinka jutiklių linijų grandinės pertraukimus ir viršijamą diapazoną.

Aparatinės įrangos specifikacijos

Galinės plokštės magistralės ryšio sparta ir deterministinis duomenų rinkimas

GE IS200TBAIH1CCC tiesiogiai sujungia lauko lygio siųstuvus su Mark VI sistemos galinės plokštės magistrale, kad būtų užtikrintas tikslus analoginių procesų kontūrų vykdymas su laiko žymomis. Didelės spartos signalų multipleksavimas skaitmenina jutiklių duomenis magistralėje nesukeldamas pralaidumo trukdžių ar programinės aparatinės įrangos kadrų poslinkio. Visiškas suderinamumas su programinės aparatinės įrangos „Flash“ atmintimi užtikrina nuolatinį įėjimų aparatinės įrangos ir valdiklio vykdymo algoritmų rankos paspaudimo protokolų veikimą, todėl dinaminio turbinų stebėjimo ciklų metu duomenys neprarandami.

Dažniausiai užduodami klausimai

K.: Kaip vidinė diagnostikos grandinė apdoroja jutiklio grandinės pertrūkio gedimą?

A.: Integruotas slenksčio aptikimas nedelsiant nustato laidų trūkius arba jutiklio nuokrypį už diapazono ribų ir atitinkamo kanalo diagnostikos vėliavėlę galinės plokštės magistralėje nustato į aukštą lygį, nestabdydamas gretimų kontūrų apdorojimo.

K.: Kokia kabelio ekrano prijungimo technika geriausiai sumažina 4–20 mA kontūrų signalų triukšmą?

A.: Atskirų kabelių ekranų nutekėjimo laidus tiesiogiai prijunkite prie spintos vieno taško įžeminimo magistralės, o signalų laidininkus laikykite trumpus, kad būtų išlaikyta 1500 VDC galvaninė kanalo ir magistralės izoliacija.

K.: Ar 4–20 mA siųstuvų kontūrus ir RTD elementus galima prijungti prie tos pačios plokštės?

A.: Taip, plokštėje esančios kondicionavimo grandinės vienu metu izoliuoja ir apdoroja srovės kontūrų signalus, 0–10 VDC įėjimus ir RTD varžos kanalus per tam skirtus gnybtus.

Montavimo vietoje gairės

Montuodami gnybtų plokštę, atlikite šiuos pagrindinius mechaninio surinkimo ir laidų prijungimo veiksmus:

1. DIN bėgelio / stovo tvirtinimas: Įmontuokite gnybtų mazgą į nurodytą spintos korpuso vietą ir įsitikinkite, kad tarp važiuoklės taškų užtikrintas patikimas mechaninis įžeminimo kontaktas.
2. Laidininkų prijungimas: Įkiškite nuizoliuotus lauko laidus į nurodytus sraigtinius gnybtus ir patikimai priveržkite laidų apsaugas, neperverždami prispaudimo sraigtų.
3. Ekrano įžeminimas: Lauko prietaisų nutekėjimo laidus tiesiogiai nuveskite prie pagrindinės įžeminimo juostos, kad būtų sudarytas vieno taško įžeminimo kelias ir slopinami aukšto dažnio elektros trukdžiai.
4. Juostinio kabelio prijungimas: Kelių kontaktų galinės plokštės sąsajos juostinius kabelius pritvirtinkite prie jungčių lizdų ir įsitikinkite, kad šoniniai fiksatoriai spragtelėdami užsifiksavo.
5. Kontūro įtampos patikra: Prieš įjungdami sistemos įėjimų ir išėjimų magistrales, gnybtų bloke patikrinkite kontūro maitinimo lygius ir signalų poliškumą.
