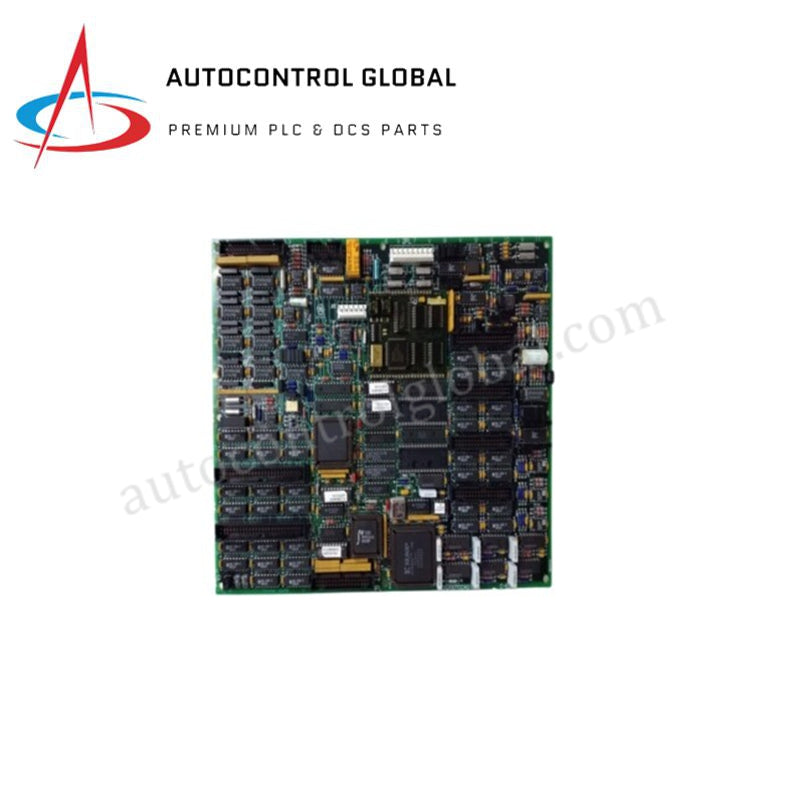

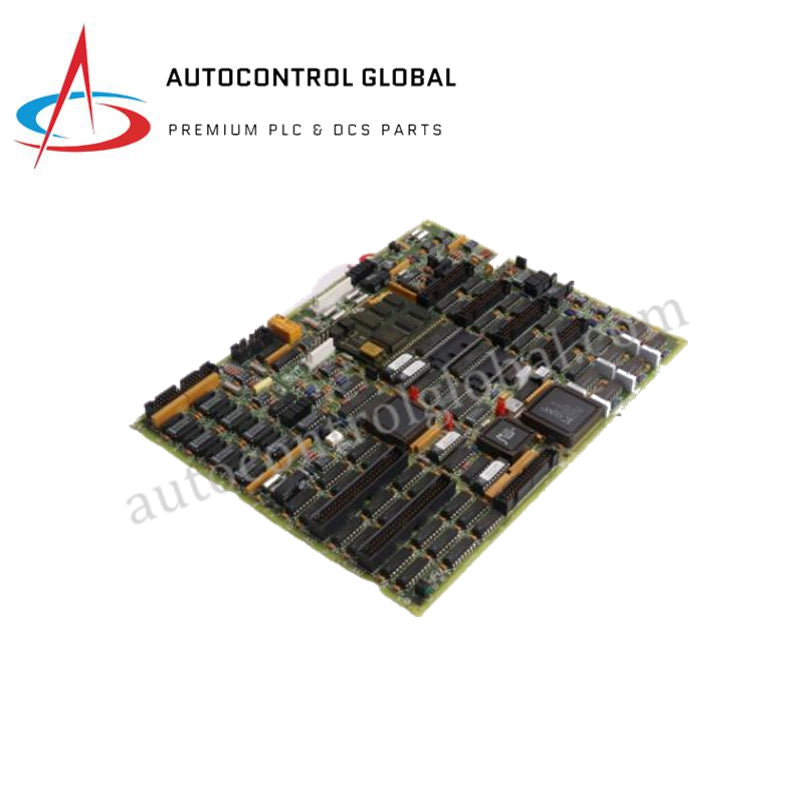

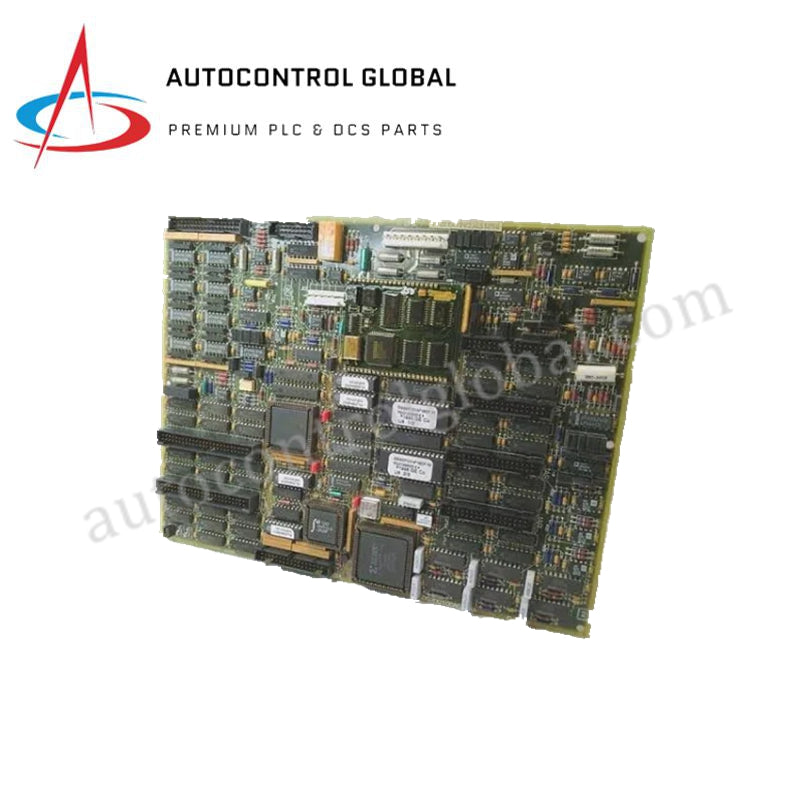

Aukštos tikslumo A/D konvertavimo plokštė | GE Mark V DS200ADMAH1A（kopija）

Produkto apžvalga

GE DS200ADMAH1A (ADMA) veikia kaip aukštos kokybės analoginio į skaitmeninį matavimą skirtas dukterinis plokštė „Speedtronic™ Mark V“ turbinos valdymo sistemoje. Ji atlieka svarbų tilto vaidmenį tarp žaliųjų lauko instrumentų – tokių kaip įtampos ir srovės jutikliai – ir Mark V skaitmeninių apdorojimo branduolių. Vykdydama aukštos raiškos A/D konversiją, ADMA plokštė paverčia kintamus proceso įvesties signalus į deterministinę skaitmeninę informaciją. Tai užtikrina, kad valdymo sistema galėtų stebėti turbinos būklę su sub-laipsnio tikslumu, leidžiant tiksliai reguliuoti kuro, oro ir išmetamųjų dujų parametrus.

Būsena: 100 % visiškai naujas, originalus OEM.

Techninės specifikacijos

DS200ADMAH1A naudoja specializuotą konversijos grandinę, kad išlaikytų signalo tikslumą keliuose izoliuotuose kanaluose.

Inžineriniai privalumai

• Tiksli signalo kvantizacija: ADMA plokštė naudoja pažangius kvantizacijos algoritmus, kad analoginius įėjimus paverstų 12–16 bitų skaitmeniniais žodžiais. Ši aukšta raiška leidžia Mark V sistemai aptikti smulkiausius proceso kintamųjų svyravimus, užkertant kelią valdymo ciklo svyravimams ir gerinant bendrą turbinos šilumos efektyvumą.

• Galvaninis triukšmo slopinimas: Kiekvienas įėjimo kanalas turi tvirtą elektros izoliaciją. Šis dizainas apsaugo nuo bendro režimo triukšmo ir žemės kilpų – dažnai pasitaikančių didelės galios gamybos aplinkoje – kad nesugadintų skaitmeninio duomenų srauto ar jautrios plokštės elektronikos.

• Sklandi dukterinės plokštės integracija: DS200ADMAH1A veikia kaip „plug-on“ modulis pagrindinėms Mark V plokštėms. Ši modulinė konstrukcija leidžia greitai plėsti aparatūrą ir supaprastina priežiūrą; jei atsiranda matavimo gedimas, technikai gali pakeisti ADMA dukterinę plokštę nepertraukiant visos valdymo sistemos veikimo.

• Dinaminių signalų kondicionavimas: Integruoti filtrai neutralizuoja aukštos dažnio trukdžius (RFI/EMI), gaunamus per ilgas lauko laidų linijas. Tai užtikrina, kad į A/D keitiklius patektų tik tikri proceso duomenys, suteikiant stabilų grįžtamąjį ryšį net kai jutiklių kabeliai eina šalia aukštos įtampos generatorių laidų.

• Optimizuotas terminis veikimas: GE sukūrė H1A versiją, kad išlaikytų kalibracijos stabilumą visame pramoniniame temperatūrų diapazone. Plokštė atspari terminėms svyravimams, užtikrinant, kad jutiklių matavimai išliktų nuoseklūs nepaisant aplinkos spintos temperatūros pokyčių.

DUK

K: Kaip DS200ADMAH1A skiriasi nuo DS200TCQCG1A?

A: Nors abu apdoroja analoginius duomenis, TCQC yra pagrindinė plokštė, valdanti platesnį I/O magistralę ir logiką. ADMA (DS200ADMAH1A) yra specializuota dukterinė plokštė, skirta aukštos tikslumo A/D konversijos procesui konkretiems tankiems matavimo taškams.

K: Ar ši plokštė tiesiogiai palaiko termoporų įvestis?

A: ADMA plokštė apdoroja milivoltų ir įtampos signalus. Nors ji gali apdoroti kondicionuotus termoporų signalus, standartinės Mark V termoporų galutinės plokštės paprastai perduoda signalus TCQC arba specialiai termoporų plokštei, skirtai šaltojo jungties kompensavimui, prieš patekdamos į konversijos etapą.

K: Ar A/D keitiklių periodiškai reikia rankinės kalibracijos?

A: Ne. DS200ADMAH1A turi skaitmeninę savikalibracijos logiką. Paleidžiant sistemą, Mark V programinė įranga patikrina plokštės nulio ir diapazono nuorodas. Reikalingi koregavimai atliekami per valdymo programinę įrangą, todėl nereikia rankiniu būdu reguliuoti trimpotų ant plokštės.

K: Kokie yra ADMA plokštės gedimo požymiai?

A: Tipiški gedimo požymiai yra kelių jutiklių „Įvestis už ribų“ aliarmų signalai vienu metu arba „Logikos neatitikimo“ klaidos tarp atsarginių branduolių R, S ir T. Jei vienas branduolys rodo nenuspėjamus jutiklių duomenis, o kiti lieka stabilūs, dažnai reikia pakeisti ADMA dukterinę plokštę paveiktame branduolyje.
