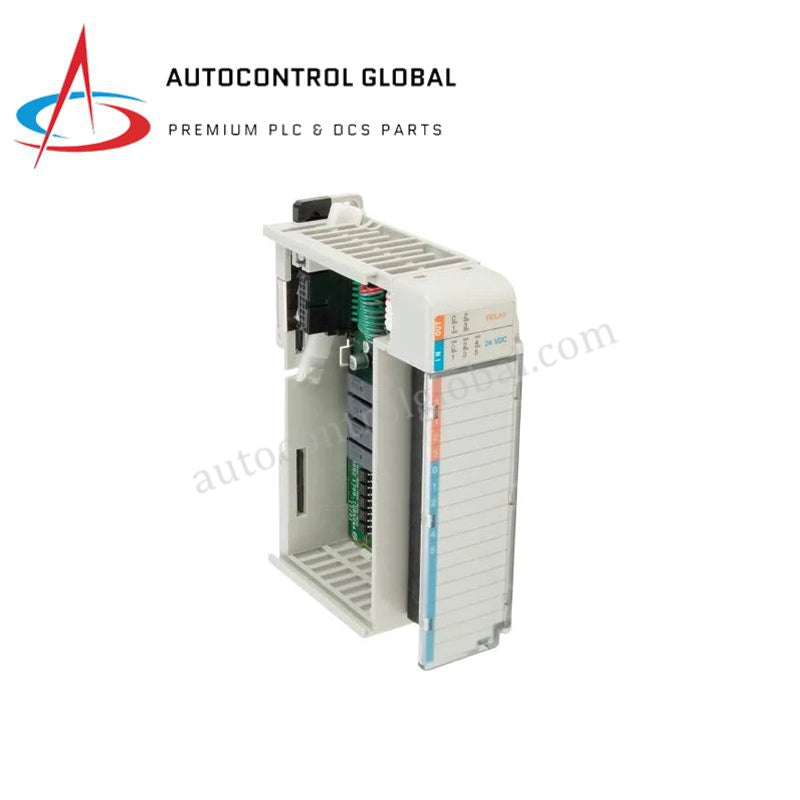

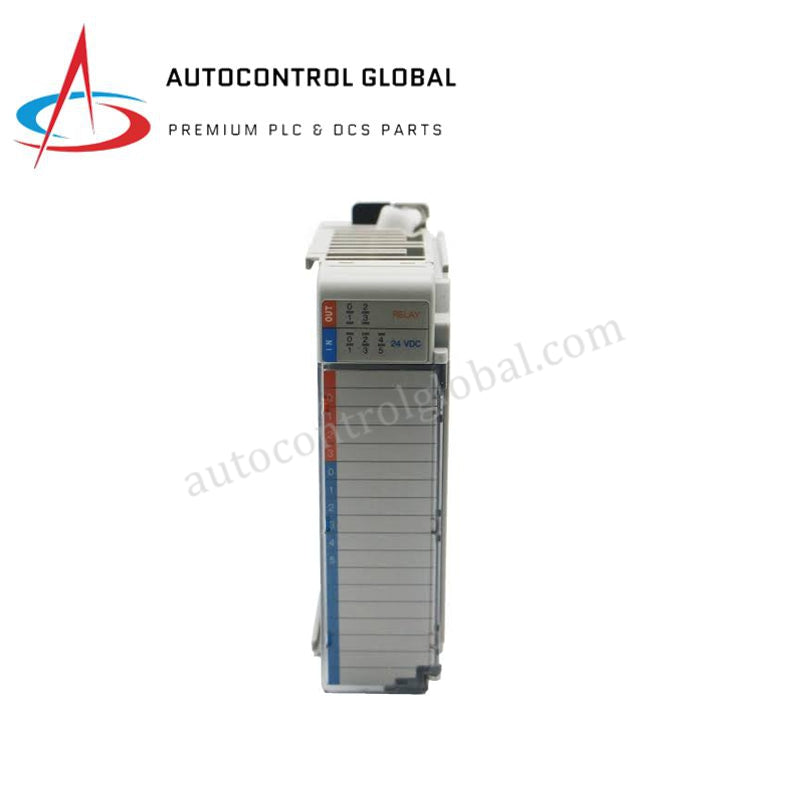

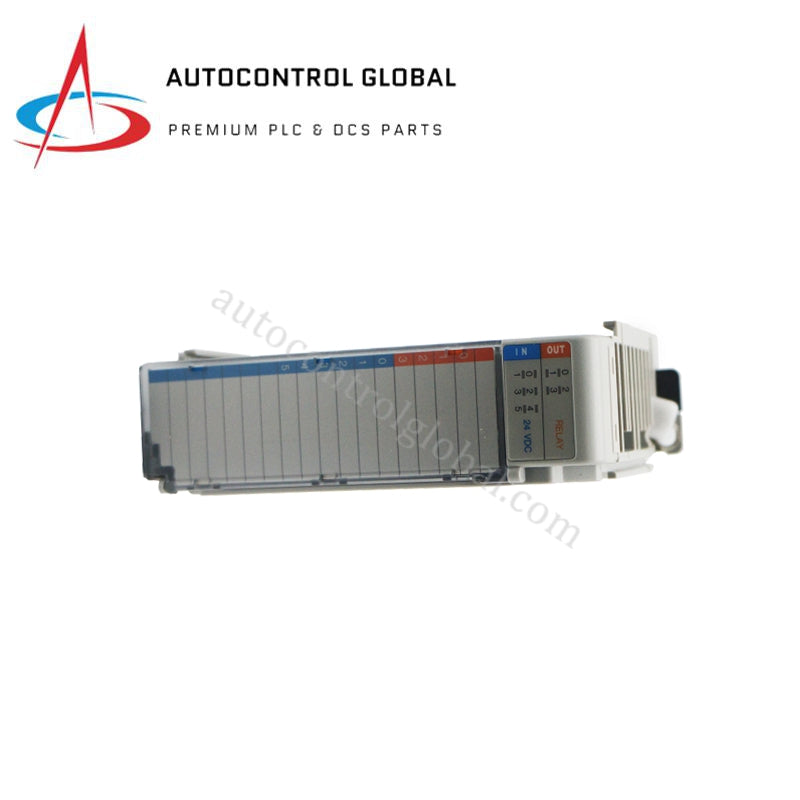

Kombinuotas skaitmeninių įėjimų/išėjimų modulis | Allen-Bradley 1769-IQ6XOW4
Manufacturer: Allen Bradley
-
Part Number: 1769-IQ6XOW4
Condition：New with Original Package
Product Type: Skaitmeninės įvesties/išvesties plokštės
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-IQ6XOW4 Kompaktiškas I/O skaitmeninis kombinuotas modulis
Allen-Bradley 1769-IQ6XOW4, taip pat kataloguotas kaip 1769-IQ6XOW4 mišrus skaitmeninis įėjimo/išėjimo modulis, veikia kaip specializuota aparatūros dalis diskrečiai signalų įsigijimui ir elektros kontaktų vykdymui CompactLogix valdymo tinkluose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 1769-IQ6XOW4 |
| Prekės ženklas | Allen-Bradley / Rockwell Automation |
| Kilmė | Jungtinės Amerikos Valstijos |
| Modulio tipas | Kompaktiškas I/O mišrus skaitmeninis įėjimo/išėjimo modulis |
| Įėjimai | 6 skaitmeniniai įėjimai (24 VDC Sink/Source) |
| Įėjimo įtampos diapazonas | 10-30 VDC (nominali 24 VDC) |
| Išjungtos būsenos įtampa, max | 11 VDC |
| Įėjimo srovė | 8 mA kiekvienam kanalui |
| Išėjimai | 4 relės išėjimai (Form A kontaktai) |
| Išėjimo įtampos diapazonas | 5-125 VDC, 5-265 VAC |
| Išėjimo srovės reitingas | 2 A kiekvienam kanalui max (varžinis krūvis) |
| Srovės suvartojimas prie 5,1 V | 105 mA nominali (~150 mA max atgalinės plokštės suvartojimas) |
| Srovės suvartojimas prie 24 V | 50 mA nominali (~120 mA max atgalinės plokštės suvartojimas) |
| Šilumos išsklaidymas, max | 2,75 W |
| Izoliacijos įtampa | 1500 V tarp įėjimo, išėjimo ir atgalinės plokštės magistralės |
| Maitinimo šaltinio atstumo reitingas | 8 moduliai |
| Pakeičiamas terminalų blokas | 1769-RTBN18 (18 taškų terminalas) |
| Laidų tipas | Varinis, įvertintas 90 °C |
| Svoris | 0,20 kg (0,44 lbs) grynasis / 1,5 kg su pakuote |
| Darbinė temperatūra | 0 °C iki +60 °C |
| Laikymo temperatūra | -40 °C iki +85 °C |
| Santykinė drėgmė | 5 % iki 95 % RH, nekondensuojanti |
| Sistemos suderinamumas | CompactLogix (1768/1769 serijos), MicroLogix 1500 |
Atgalinės plokštės magistralės komunikacija ir deterministinis mastelis
1769-IQ6XOW4 modulis perduoda diskrečias duomenų paketus per vidinį CompactLogix korpusą naudojant deterministinius atgalinės plokštės magistralės komunikacijos greičio kanalus. Įmontuota grandinė atnaujina įėjimo vaizdo lentelę ir perduoda komandų bitus į fizinius relės išėjimo ritinius fiksuotais mikroprocesoriaus atnaujinimo intervalais. Aukšto tankio mastelis pasiekiamas sujungiant atskirą įėjimo jutiklio logiką ir išėjimo kontaktų mechanizmus į vieną lizdo vietą, optimizuojant 8 modulių maitinimo šaltinio atstumo paskirstymą. 1500 V fizinė izoliacijos riba neleidžia lauko pusės elektros srovių ar žemės triukšmo šuolių prasiskverbti į atgalinės plokštės magistralę, užtikrinant duomenų perdavimo tikslumą nuolatinio darbo ciklo metu.
Dažniausiai užduodami klausimai
K: Ar šis kombinuotas modulis gali būti keičiamas karštuoju būdu arba pakeistas, kai sistema yra įjungta?
A: Ne. Vietinė 1769 magistralės sistema nepalaiko gyvo įdėjimo ar išėmimo. Operatoriai privalo išjungti pagrindinį sistemos maitinimo šaltinį prieš įstatant arba išimant modulį, kad būtų išvengta elektros lankų ir logikos gedimų.
K: Koks yra integruotų relės kontaktų mechaninis tarnavimo laikas ir greičio apribojimai?
A: Modulis naudoja elektromechaninius Form A relės komponentus. Dėl fizinio ritės judėjimo ir kontaktų nusidėvėjimo perjungimo dažniai yra ribojami mechaninių atsako limitų, todėl jie netinka didelio greičio impulsų išėjimams.
Lauko montavimo gairės
- Korpusas pritvirtinimas: Montuokite modulį ant įžeminto 35 mm DIN bėgelio arba tvirtai pritvirtinkite prie metalinės galinės plokštės. Įstumkite magistralės plėtros jungtį į gretimą lizdą, kol modulio užraktas pilnai užsifiksuos.
- Terminalų laidų prijungimas: Prijunkite lauko laidus naudodami 1769-RTBN18 terminalų bloką. Naudokite 90 °C įvertintus varinius laidus, laikykite signalo laidus atskirai nuo aukštos įtampos variklių paskirstymo kelių, kad būtų išvengta indukcinio triukšmo.
- Relės apsauga: Naudokite išorines viršįtampių slopinimo grandines, tokias kaip varistoriai arba RC tinklai induktyviems AC krūviams, ir atbulinius diodus DC krūviams, kad būtų išvengta kontaktų pažeidimų relės išėjimuose.
- Šiluminė kontrolė: Užtikrinkite bent 50 mm oro tarpelį viršuje ir apačioje korpuso, kad būtų užtikrintas aplinkos oro srautas ir eksploatavimo sąlygos neviršytų 60 °C ribos.
