Skaitmeninis išvesties modulis | Yokogawa SDV531-L33/PRP ProSafe-RS
Manufacturer: Yokogawa
-
Part Number: SDV531-L33
Condition：New with Original Package
Product Type: Skaitmeninės išvesties moduliai
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

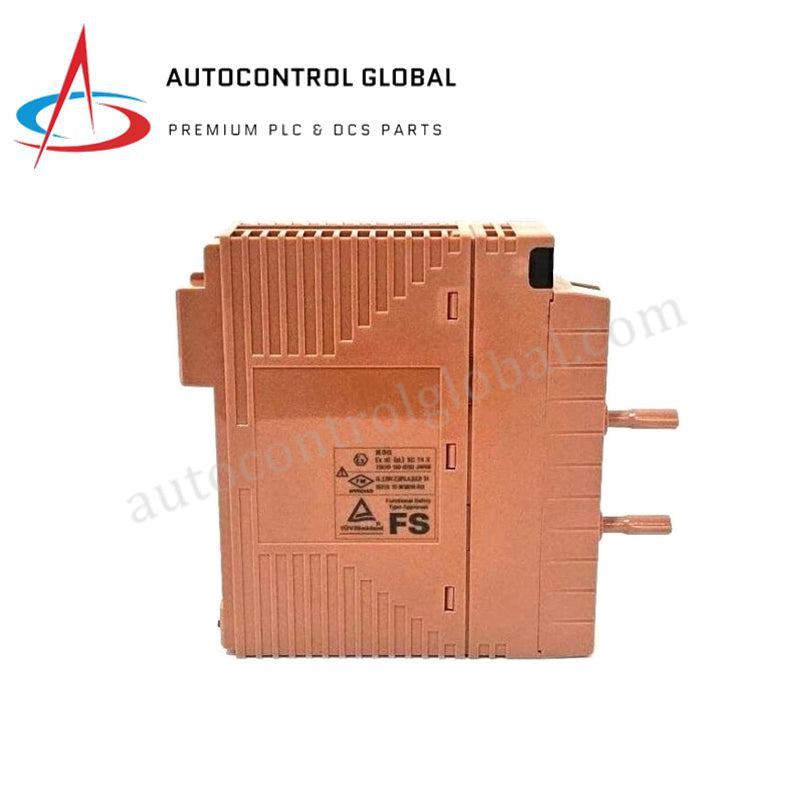

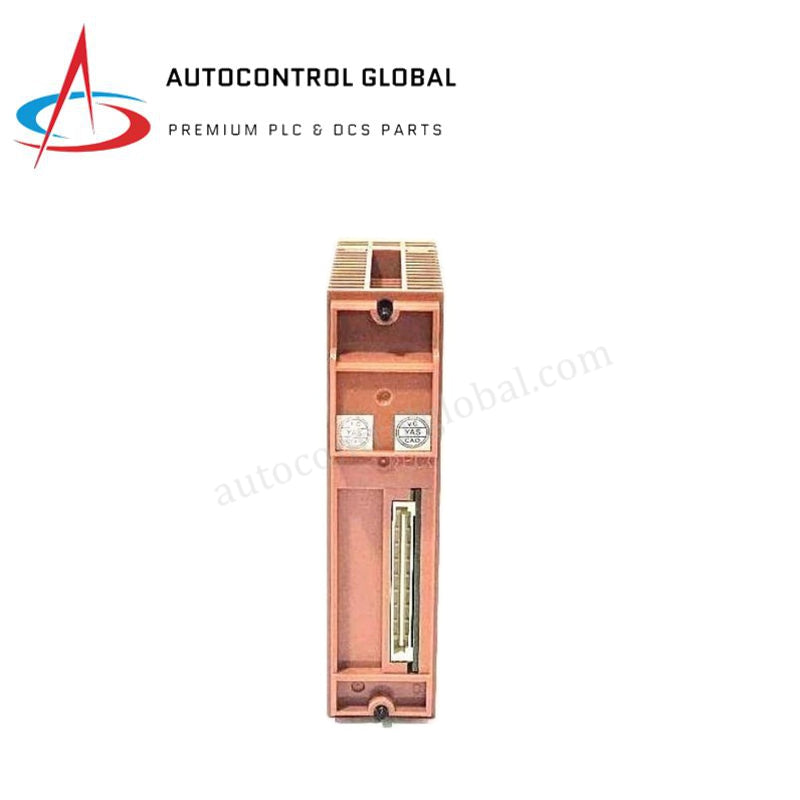

Yokogawa SDV531-L33/PRP Style S4 skaitmeninių išėjimų modulis
Yokogawa SDV531-L33/PRP Style S4, kataloguose taip pat nurodomas kaip SDV531 skaitmeninių išėjimų modulis, yra specializuotas aparatinės įrangos komponentas saugos instrumentuotų diskrečiųjų apkrovų valdymui CENTUM VP ir ProSafe-RS sistemose. Modulis veikia naudodamas vidinę 5 VDC magistralę galinėje plokštėje ir užtikrina izoliuotus 24 VDC srovės šaltinio išėjimus, skirtus elektromagnetiniams vožtuvams, avarinio išjungimo (ESD) relėms ir lauko aliarmo būsenos indikatoriams įjungti. Jame integruota linijos stebėjimo grandinių diagnostika, aptinkanti lauko laidų trūkio ir trumpojo jungimo būsenas, o ryšys vykdomas naudojant dvigubai redundantiškas ryšio magistrales su lygiagrečiojo pertekliaus protokolu (PRP).
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | SDV531-L33/PRP Style S4 |
| Prekės ženklas | Yokogawa |
| Kilmės šalis | Singapūras |
| Svoris | 0,28 kg (0,34 kg su signalo kabelio adapteriu) |
| Matmenys | 130 x 107.5 x 32.8 mm |
| Darbinė temperatūra | -20 iki +70 deg C |
| Energijos suvartojimas | 280 mA esant 5 VDC; 140 mA esant 24 VDC |
| Kanalų konfigūracija | 8 kanalų / 16 kanalų izoliuoti srovės šaltinio išėjimai |
| Nominalioji išėjimo įtampa | 24 VDC išorinis kilpos maitinimas (įtampos kritimas <= 1 V) |
| Apkrovos srovės vardinė vertė | Ne daugiau kaip 0.6 A vienam kanalui (ne daugiau kaip 4.8 A visam moduliui) |
| Nuotėkio srovė išjungtoje būsenoje | <= 1.6 mA |
| Diagnostinis linijos stebėjimas | Laidų trūkio ir trumpojo jungimo aptikimas realiuoju laiku |
| Reakcijos laikas | <= 30 ms vykdymo delsa |
Kanalų tarpusavio izoliacija ir linijos diagnostika
Yokogawa SDV531-L33/PRP Style S4 turi galvaninės izoliacijos barjerus, galinčius 1 minutę atlaikyti 2 kV AC įtampą tarp išėjimo kanalų ir galinės plokštės loginių tinklų. Modulis, skirtas didelio vientisumo saugos instrumentuotoms sistemoms (SIS), kiekviename srovės šaltinio kanale turi specialią elektroninę trumpojo jungimo apsaugą ir nuolatinį lauko laidų linijos stebėjimą. Matuodamas srovės ribas išjungtoje ir įjungtoje būsenose, modulis aktyviai aptinka nutrūkusius lauko kabelius arba trumpai sujungtas elektromagnetinių vožtuvų rites, nekeisdamas pavaros būsenos. Be to, atitiktis ISA G3 standarto apsauginės dangos reikalavimams užtikrina apsaugą nuo ore esančių korozinių teršalų, pavyzdžiui, sieros garų naftos perdirbimo aplinkoje.
Dažnai užduodami klausimai
K: Kaip SDV531-L33/PRP tvarkosi su lauko laidų trumpaisiais jungimais?
A: Kiekvienas išėjimo kanalas turi specialią elektroninę trumpojo jungimo apsaugą, kuri nedelsdama atjungia paveiktą kilpą, nenutraukdama gretimų kanalų maitinimo ir nesumažindama sistemos galinės plokštės įtampos.
K: Kokia PRP žymens reikšmė modulio sufikse?
A: PRP parinktis įjungia lygiagrečiojo pertekliaus protokolo funkciją, leidžiančią naudoti dvigubai redundantišką Ethernet tinklą, kuriame išėjimo kadrų perdavimas dubliuojamas ir užtikrinamas tinklo gedimų toleravimas be atkūrimo laiko.
K: Ar moduliui reikalinga minimali apkrovos srovė, kad būtų išvengta linijos stebėjimo gedimų aliarmų?
A: Taip, linijos stebėjimo grandinėms įjungtoje būsenoje reikalinga mažiausiai 35 mA lauko apkrovos srovė, kad būtų patvirtintas lauko grandinės vientisumas ir išvengta klaidingų laidų trūkio diagnostikos aliarmų.
Lauko montavimo gairės
Sulygiuokite SDV531-L33/PRP Style S4 modulį su reikiamu ProSafe-RS stovo kortelių dėklo lizdu ir tvirtai stumkite jį DIN bėgelio kanalu, kol fiksavimo skląsčiai visiškai užsifiksuos. Lauko išėjimų laidus prijunkite naudodami specialius AKB331 arba AKB651 kabelių rinkinius ir priveržkite visus fiksavimo varžtus, kad dėl fizinės vibracijos nenutrūktų kontaktas. 24 VDC išorinį pavaros maitinimą tieskite ekranuotuose kabelių kanaluose, atskirtuose nuo aukštos įtampos AC paskirstymo grandinių. Visų signalinių kabelių ekranus įžeminkite viename įžeminimo šynos taške sistemos gaubto viduje, kad išvengtumėte įžeminimo kilpos srovių. Prieš prijungdami lauko sužadinimo maitinimą įsitikinkite, kad gnybtų jungtys turi ne mažiau kaip 5 pilnus sriegio apsisukimus.
