Diskrečiųjų įėjimų modulis 3300 | GE IC694MDL250 PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694MDL250
Condition：New with Original Package
Product Type: Diskrečiųjų įvesties modulių
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

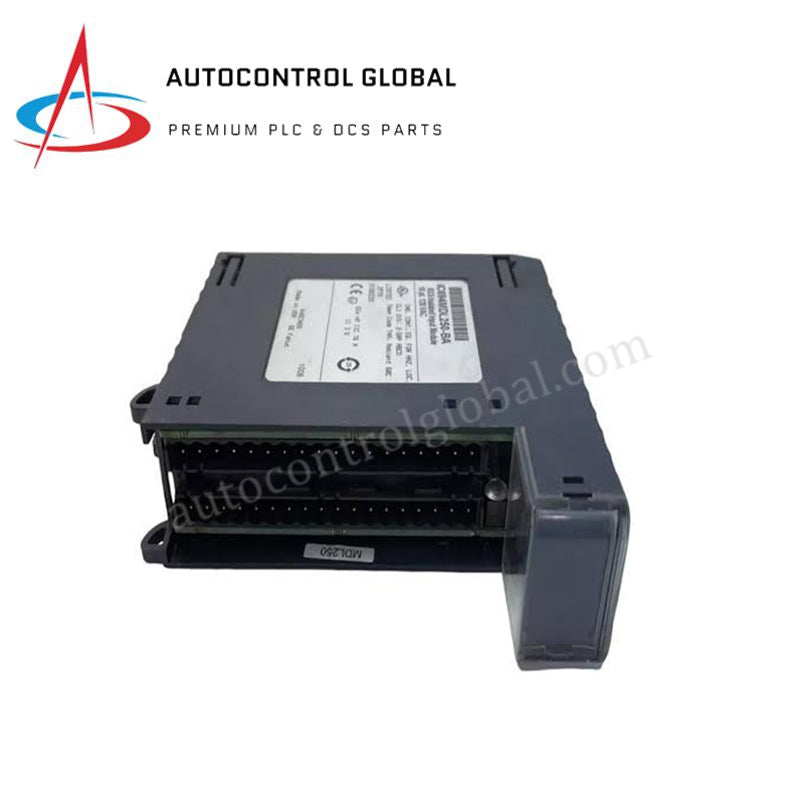

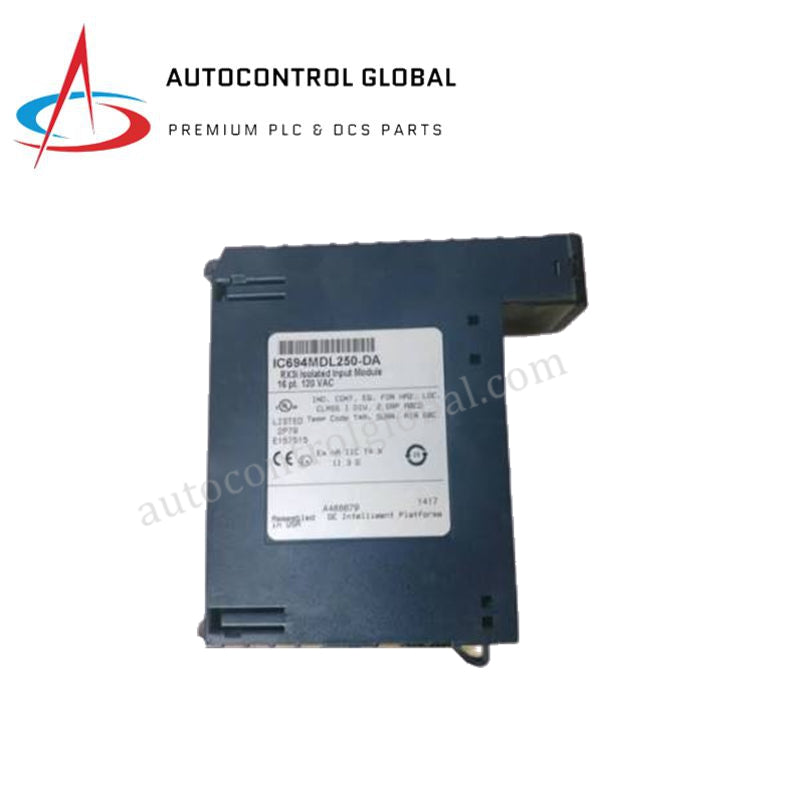

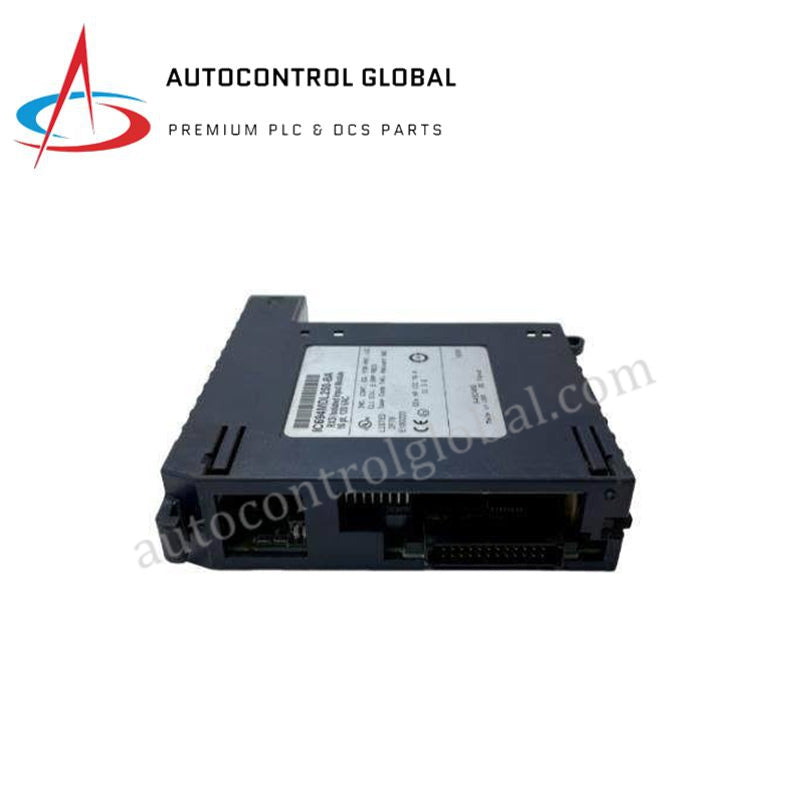

GE Emerson IC694MDL250 PACSystems RX3i diskrečiųjų įėjimų modulis
GE Emerson IC694MDL250, taip pat kataloguose nurodomas kaip diskrečiųjų įėjimų modulis IC694MDL250, yra specializuotas aparatinės įrangos komponentas, skirtas 120 VAC diskretiesiems signalams aptikti PACSystems RX3i tinkluose. Modulis stebi šešiolika individualiai izoliuotų kintamosios srovės kanalų ir vertina būsenų pokyčius nepriklausomuose kintamosios srovės šaltiniuose. Vidiniai optinės izoliacijos etapai apdoroja kintamosios srovės signalus iš lauko jungiklių, jutiklių ir kontaktorių, perduodami faktines logines būsenas tiesiai į galinės plokštės magistralę ir kartu slopindami elektrinį triukšmą integruotais RC slopinimo tinklais.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC694MDL250 |
| Prekės ženklas | GE Emerson / GE Fanuc |
| Kilmė | Jungtinės Valstijos |
| Svoris | 0.23 kg (0.50 lbs) |
| Matmenys | Standartinis RX3i vieno lizdo modulio profilis |
| Darbinė temperatūra | 0 deg C–60 deg C |
| Energijos suvartojimas | Įprastai 60 mA esant 5 VDC galinės plokštės maitinimui (daugiausia 220 mA, kai visi įėjimai įjungti) |
| Kanalų skaičius | 16 individualiai izoliuotų diskrečiųjų kintamosios srovės įėjimų |
| Nominali įėjimo įtampa | 120 VAC (47–63 Hz) |
| Įėjimo įtampos diapazonas | 0–132 VAC |
| Įjungtos būsenos įtampa / srovė | 70–132 VAC / įprastai 5–7 mA |
| Išjungtos būsenos įtampa / srovė | 0–20 VAC / ne daugiau kaip 2.5 mA |
| Reakcijos laikas | ON <= 30 ms, OFF <= 45 ms |
| Konfigūruojamas įėjimo filtras | 20–2540 ms (reguliuojamas 20 ms žingsniais) |
| Izoliacija tarp kanalų | 250 VAC nepertraukiamai; 1500 VAC 1 minutę |
Galinės plokštės magistralės ryšio sparta ir tankio mastelio keitimas
IC694MDL250 keičiasi įėjimų duomenimis per sparčiąją RX3i vietinę galinės plokštės magistralę, perduodamas kanalų būsenų lenteles tiesiai į centrinį procesorių standartinių valdiklio skenavimo ciklų metu. Sistemai reikalinga 3.50 ar naujesnė CPU aparatinės programinės įrangos versija, kad būtų galima valdyti galinės plokštės magistralės laikrodžio sinchronizavimą ir vykdyti aparatinės įrangos diagnostiką, įskaitant gnybtų bloko prijungimo būsenos aptikimą. Atskiros optinės izoliacijos grandinės užtikrina 16 kanalų I/O tankio mastelio keitimą, todėl skirtingos kintamosios srovės fazės gali būti jungiamos prie gretimų gnybtų nesukeliant tarpusavio trukdžių ar galinės plokštės logikos sutrikimų.
Dažniausiai užduodami klausimai
K: Ar IC694MDL250 modulį galima įstatyti arba išimti, kai galinės plokštės maitinimas įjungtas?
A: Ne, modulis nepalaiko keitimo neišjungus maitinimo. Įstačius arba išėmus plokštę, kai stelažas yra įjungtas, gali būti pažeisti galinės plokštės jungties kontaktai ir valdiklio CPU logikoje iškart sugeneruoti sistemos gedimo indikatoriai.
K: Kaip įėjimų kanaluose filtruojamas kontaktų virpėjimas ir aukšto dažnio kintamosios srovės linijos triukšmas?
A: Skaitmeninis filtravimas konfigūruojamas naudojant CPU programinės įrangos aplinką. Filtro laiką galima reguliuoti nuo 20 ms iki 2540 ms 20 ms žingsniais, todėl modulis gali slopinti mechaninių kontaktų virpėjimą ir linijos pereinamuosius procesus prieš atnaujindamas įėjimų vaizdo lenteles.
K: Ar gnybtų blokai įtraukti į standartinę modulio pakuotę?
A: Ne, gnybtų jungtys parduodamos atskirai. Moduliui reikalingas 36 kontaktų gnybtų bloko mazgas, pavyzdžiui, dėžutės tipo blokai IC694TBB032, IC694TBB132 arba spyruokliniai blokai IC694TBS032, IC694TBS132.
Montavimo lauke gairės
Įstatykite IC694MDL250 į bet kurį laisvą PACSystems RX3i stelažo I/O lizdą, prieš tai atjungę visą galinės plokštės ir lauko grandinių maitinimą. Lauko įėjimų laidus prijunkite prie suderinamo IC694 gnybtų bloko, naudodami AWG #22–#16 varinį laidą dviejų laidininkų jungtims arba AWG #14 vieno laidininko instaliacijoms.
120 VAC lauko laidams ir žemos įtampos DC arba analoginių signalų linijoms naudokite atskirus kabelių lovelius, išlaikydami ne mažesnį kaip 300 mm atstumą, kad sumažintumėte elektromagnetinę sąveiką. Patikrinkite, ar visos lauko pusės neutraliojo ir fazinio laidininko jungtys atitinka atskirų kanalų izoliacijos ribas. Lauko laidų ekranus patikimai prijunkite prie korpuso rėmo įžeminimo taško, kad aukštos įtampos pereinamieji procesai būtų nukreipti nuo jautrių galinės plokštės logikos komponentų.
