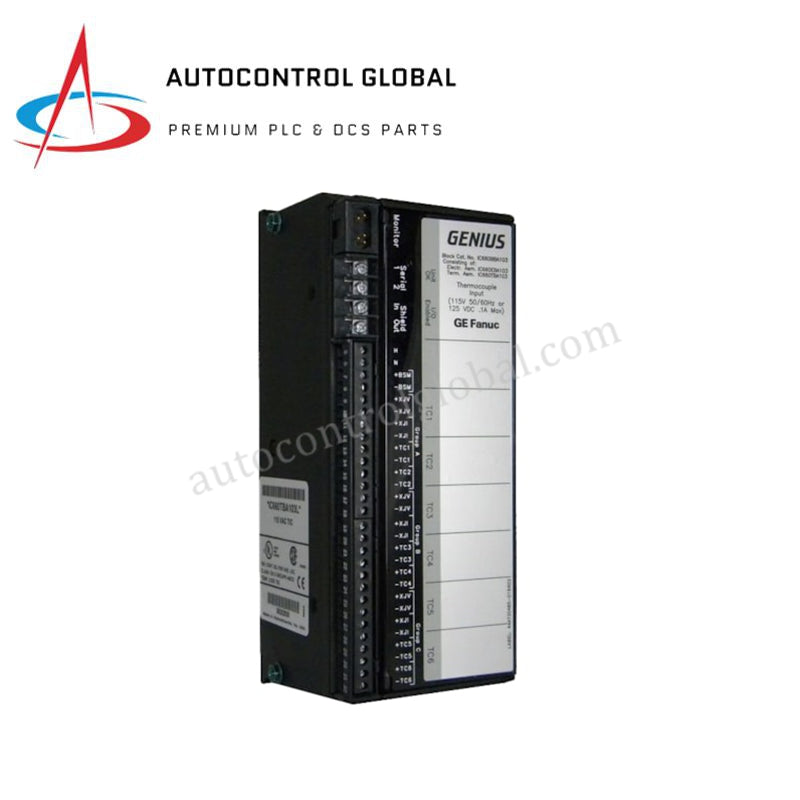

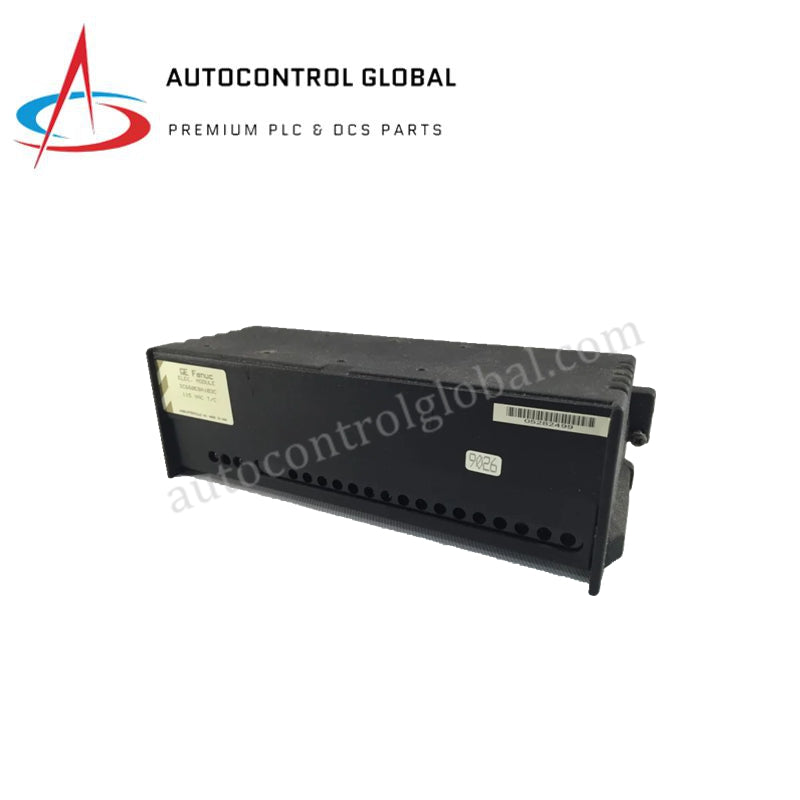

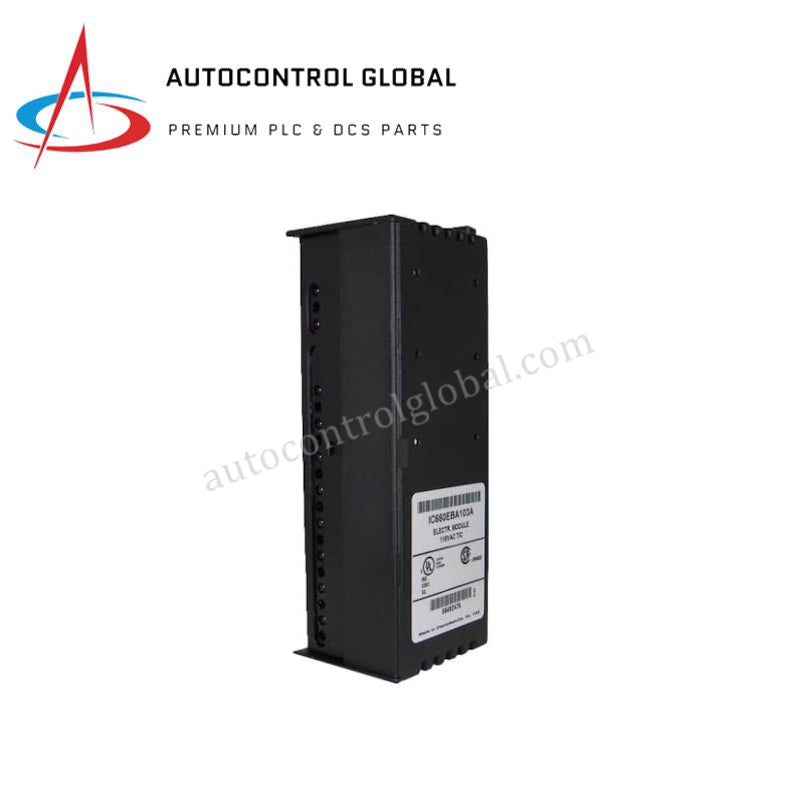

GE Fanuc IC660EBA103 „Genius“ įvesties / išvesties termoporos elektronikos modulis
Manufacturer: GE Fanuc
-
Part Number: IC660EBA103
Condition：New with Original Package
Product Type: Analoginės įvesties moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC660EBA103 Genius įvesties / išvesties termoporų elektronikos mazgas
GE IC660EBA103, kataloguose taip pat nurodomas kaip IC660EBA103 elektronikos mazgas, yra specializuotas aparatinės įrangos komponentas, skirtas lauko termoporų signalams apdoroti ir skaitmeninti Genius įvesties / išvesties tinklo architektūrose.
Techninės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC660EBA103 |
| Prekės ženklas | GE Fanuc |
| Kilmės šalis | JAV |
| Svoris | 4,00 svaro (1,81 kg) |
| Matmenys | 8,83 × 3,34 × 3,91 colio (22,44 × 8,48 × 9,93 cm) |
| Darbinė temperatūra | Nuo 0 iki 60 °C |
| Energijos suvartojimas | Daugiausia 9 vatai |
| Vardinė darbinė įtampa | 115 VAC / 125 VDC vardinė |
| Kintamosios srovės maitinimo įtampos diapazonas | 93–132 VAC (47–63 Hz) |
| Nuolatinės srovės maitinimo įtampos diapazonas | 105–145 VDC (daugiausia 10 % pulsacija) |
| Įvesties kanalai | 6 termoporų įvestys (3 izoliuotos grupės po 2 kanalus) |
| Izoliacija tarp grupių | 300 V RMS |
| Izoliacija tarp blokų | 1500 V RMS (1 minutę) |
| Magistralės sąsaja | Genius RS-485 nuosekliosios magistralės protokolas |
| Darbinė drėgmė | 5–95 % santykinė drėgmė (be kondensacijos) |
| Atsparumas vibracijai | 5–10 Hz esant 0,2 colio poslinkiui, 10–200 Hz esant 1G |
| Būsenos indikatoriai | Šviesos diodai, rodantys įrenginio parengties ir įjungtų įvesties / išvesties kanalų būseną |
| Suderinamas bloko modulis | IC660BBA103 termoporų įvesties blokas |
| Suderinamas gnybtų pagrindas | IC660TBA103 gnybtų pagrindas |
Pagrindo magistralės ryšys ir signalų apdorojimas
IC660EBA103 apdoroja milivoltų lygio termoporų jutiklių duomenis ir konvertuoja neapdorotus analoginius įėjimus į skaitmenines reikšmes, skirtas perduoti per Genius RS-485 nuosekliojo tinklo protokolą. Dinaminis pagrindo magistralės ryšys užtikrina deterministinį pralaidumą sąveikaujant su Series 90-30 ir 90-70 PLC platformomis. Sistemos programinės aparatinės įrangos atmintinės suderinamumas koordinuoja įėjimų mastelio keitimą ir diagnostikos procedūras trijose kanalų grupėse, naudodamas 300 V RMS izoliaciją tarp grupių ir 1500 V RMS galvaninės izoliacijos barjerus tarp blokų, kad įžeminimo kilpos neiškraipytų tinklo duomenų registrų.
Dažniausiai užduodami klausimai
K: Kokių komponentų reikia, kad IC660EBA103 įrengimas būtų visiškai funkcionalus?
A: Norint nutiesti lauko laidus, IC660EBA103 elektronikos mazgą reikia sujungti su IC660TBA103 gnybtų pagrindu; taip sudaromas visas IC660BBA103 termoporų įvesties bloko modulis.
K: Kaip įrenginys užtikrina izoliaciją tarp gretimų termoporų kanalų?
A: Šeši įvesties kanalai suskirstyti į tris atskiras grupes po du kanalus; užtikrinama 300 V RMS izoliacija tarp grupių ir 1500 V RMS izoliacija tarp blokų, izoliuojanti didelius bendrojo režimo įtampos skirtumus tarp lauko jutiklių.
Lauko įrengimo gairės
Tvirtai pritvirtinkite IC660EBA103 elektronikos mazgą prie IC660TBA103 gnybtų pagrindo apsauginiame metaliniame korpuse ir įsitikinkite, kad mazgo fiksatoriai užsifiksavo. Aplink važiuoklę palikite bent 2 colių tarpą, kad oras galėtų laisvai cirkuliuoti per korpuso ventiliacijos angas ir būtų išsklaidoma šiluma. Temperatūros jutiklių lauko kabelius tieskite per tam skirtus žemos įtampos kabelių kanalus, termoporų laidus atskirdami nuo aukštos įtampos kintamosios srovės linijų, kad į jautrius signalų kelius nepatektų indukuoti trukdžiai.
